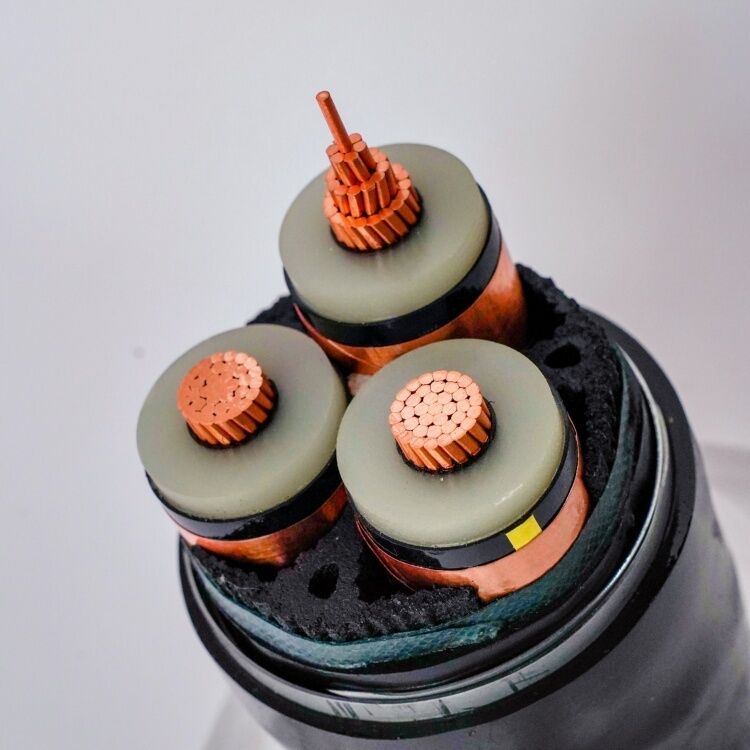

600/1000V, cavo isolante XLPE in conformità alla norma IEC 60502-1
Campo di applicazione
Questi cavi sono utilizzati per l'alimentazione elettrica nei sistemi di installazione a bassa tensione e sono adatti per l'installazione in ambienti interni ed esterni, nei condotti dei cavi, in sotterraneo, nelle stazioni di alimentazione e di scambio,distribuzione locale dell'energia, e impianti industriali senza danni meccanici.
Conduttore
Il conduttore deve essere di rame arricchito ordinario o rivestito di metallo o di alluminio ordinario o di lega di alluminio in conformità al livello 1 o 2 della norma IEC 60228, oppure deve essere di rame ordinario o rivestito di metallo di classe 5.
Isolamento
Il materiale e lo spessore dell'XLPE devono soddisfare i requisiti della norma IEC 60502 o BS 5467 e sono idonei per un funzionamento continuo a 90 °C.
Caratteristiche fisiche ed elettriche
| Numero di nuclei x |
Isolamento |
Capota |
Ø esteriore |
peso |
Valore nominale di corrente nell'aria a 30°C |
Valore nominale di corrente di 20°C |
| seg. trasversali. |
spessore |
spessore |
circa. |
circa. |
| |
Numero nominale |
| Fase |
Neutrale |
valore |
| mm2 |
mm |
mm |
mm |
mm |
kg / km |
A |
A |
| 3 per 4 + 1 per 2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3 × 35 + 1 × 16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
Assemblaggio/coperchio interno
Per i cavi con nuclei rotondi, ad eccezione dei cavi con più di cinque nuclei, la copertura interna può essere spremuta o macinata.l'uso di rivestimenti interni sovrapposti è consentito solo quando il vuoto tra i nuclei è stato sostanzialmente colmato. prima di applicare lo strato interno di copertura estruso, è consentito l'uso di un adesivo adatto.e il materiale utilizzato per il rivestimento interno e lo strato di riempimento deve essere adatto alla temperatura di lavoro del cavo e compatibile con il materiale isolante; per i cavi privi di alogeni, anche lo strato interno di rivestimento e di riempimento deve essere costituito da composti privi di alogeni.
Armatura
Secondo la IEC 60502-1, il filo di alluminio/acciaio galvanizzato/acciaio è avvolto a spirale sul rivestimento interno,e il doppio nastro in alluminio/acciaio e il filo di rame/tinto di rame possono essere fabbricati anche secondo i requisiti.
Involucro esterno
Il rivestimento esterno deve essere costituito da PVC estruso di tipo ST1/ST2, polietilene di tipo ST3/ST7, composto privo di alogeni ST8, policloroprene,polietilene clorosulfonato o polimeri simili in conformità alla norma IEC 60502-1, il tipo SE1 è disponibile su richiesta.
Performance antincendio dell'involucro del cavo
Il cavo può essere munito di una speciale giacca in PVC ignifuga per soddisfare i requisiti di prova di ignifugazione di cui alle norme IEC 60332-3-22, IEC 60332-3-23 e IEC 60332-3-24,e i materiali privi di alogeni sono conformi alle norme IEC 60754-1 / 2 e IEC 60684 -2.
