Tensione corazzata sotterranea di medium del cavo elettrico 1~35KV
Cavo isolato di XLPE:

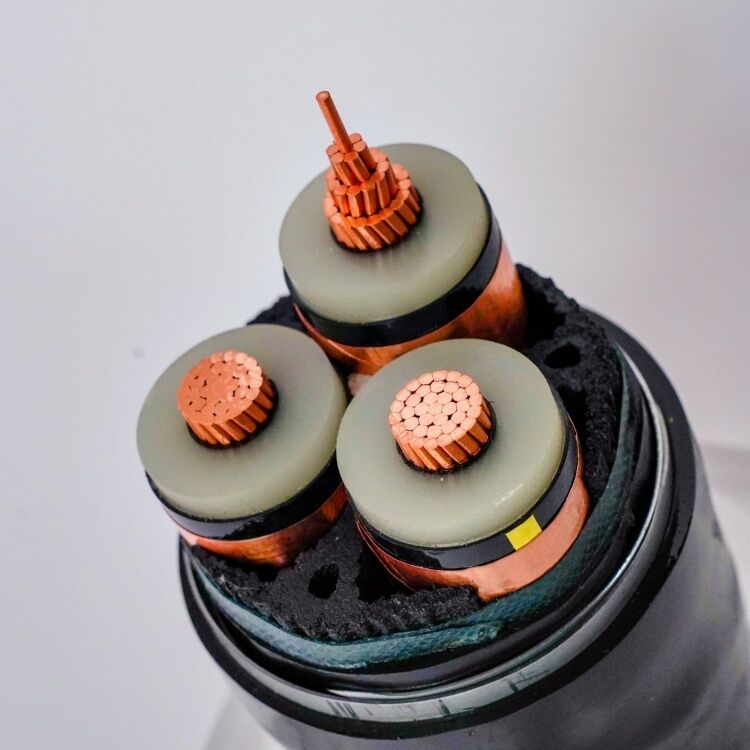

il cavo elettrico 1-35Kv è un genere di XLPE ha isolato il cavo, adatto a tensione media ad alta tensione; consiste del cavo di alluminio incagliato compatto o del filo di rame incagliato come conduttore nudo, con l'isolamento di XLPE ed il metallo che proteggono lo strato, la guaina del PVC o copertura della guaina del PE per impedire la corrosione.
Caratteristiche fisiche ed elettriche
No.cores x | Isolamento | Guaina | Ø esterno | peso | Valutazioni correnti in aria 30℃ | Le valutazioni correnti hanno sepolto 20℃ | |
inter-sec. | spessore | spessore | approssimativamente. | approssimativamente. | |||
Termine nominale | |||||||
Fase | Neutrale | valore | |||||
millimetro di ² | millimetro | millimetro | millimetro | millimetro | chilogrammo/chilometro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |
Struttura del cavo elettrico di 1KV 33KV XLPE
Conduttore: Conduttore rotondo di alluminio compresso incagliato temprato comune del rame del giro o conformemente IEC60228 al Livello 2
Protezione del conduttore: composto semiconduttore espulso
Isolamento: La temperatura nominale di XLPE (polietilene unito con legami atomici incrociati) è 90°C
Protezione dell'isolamento: composto semiconduttore espulso
Rete metallica: Strati concentrici del nastro o del filo di rame di rame
Il colore del logo del cavo del centro: il nastro rosso, giallo e blu dovrebbe essere incollato fra lo strato proteggente d'isolamento ed il metallo che proteggono lo strato (il logos di cui sopra può essere cambiato come stato necessario);
Assemblea: Impili insieme i tre cavi schermati del centro se necessario, riempia di materiali non igroscopici compatibili con i materiali isolanti e la copertura con uno strato della guaina del PVC
Guaina interna: Strato dell'estrusione del PVC ST2 o del PE, fumo basso ed alogeno liberamente
Armatura: cavo elettrico del tre-centro con i doppi cavi del nastro d'acciaio galvanizzato o filo di acciaio galvanizzato, doppi cavi di singolo cavo elettrico con il di alluminio o cavo di alluminio
Guaina esterna: Tipo ST2 del PVC, in conformità con l'IEC 60502 o il PE, LSZH
Il cavo elettrico di XLPE (polietilene unito con legami atomici incrociati) ha proprietà elettriche e fisiche eccellenti ed è il migliore cavo per le linee di distribuzione e della trasmissione. I vantaggi di questi cavi sono struttura semplice e peso leggero; oltre alla resistenza elettrica, termica, meccanica e chimica eccellente, inoltre hanno la convenienza dell'applicazione. Può anche essere disposta lungo l'itinerario senza essere limitata tramite la differenza di livello.
Utilizzato nel trasporto di energia e nei sistemi di distribuzione di 35kV e sotto. Può completamente sostituire i cavi elettrici carta-isolati impregnati d'olio e può anche parzialmente sostituire i cavi elettrici cloruro-isolati polivinilici. È ampiamente usato nei campi petrochimici e e di comunicazioni di potere, della costruzione, di estrazione mineraria, di metallurgia.
