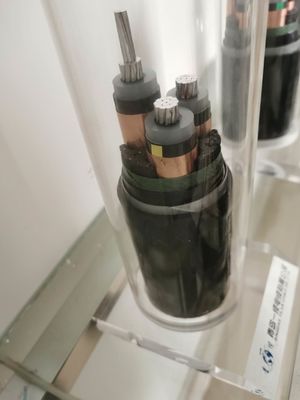

lo spessore XLPE dell'isolamento di 0.7mm ha isolato il cavo elettrico

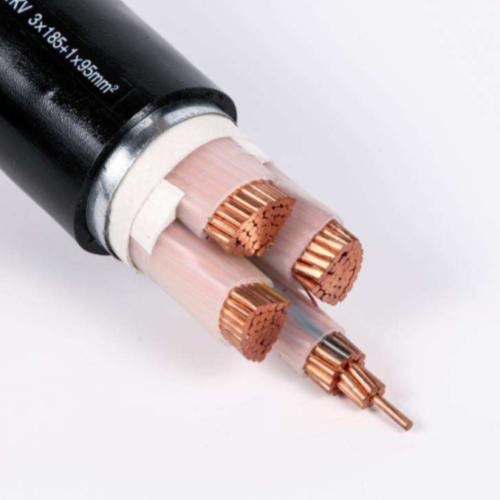

Cavo isolato di 3×35 XLPE.
XLPE ha isolato il cavo elettrico
XlPE ha isolato i supporti del cavo per il cavo unito con legami atomici incrociati del polietilene. È un tubo idraulico fatto della plastica di polietilene. Il polietilene era originalmente un materiale per tutti gli usi, ma il suo effetto di termoresistenza non è ideale, ma dopo che il miglioramento della tecnologia di reticolazione, il cavo fatto del materiale unito con legami atomici incrociati del polietilene ha le caratteristiche di resistenza all'usura, della resistenza e di a corrente forte ad alta temperatura. La capacità, ecc. e non produrranno il corrosivo e gas tossico quando ha bruciato, è un prodotto a base di filo vero rispettoso dell'ambiente. I vantaggi del cavo di XLPE includono: In primo luogo, gli aumenti di temperatura di lavoro da 70°C a 90°C ed il livello di termoresistenza è ovviamente buoni; secondariamente, ha buone proprietà dell'isolamento, XLPE mantiene le buone proprietà originali dell'isolamento di PE e l'isolamento la resistenza ulteriormente è aumentato, il valore di tangente di perdita dielettrica è piccolo e non è notevolmente colpito dalla temperatura. In terzo luogo, le proprietà meccaniche sono migliorate, i nuovi legami chimici sono stabiliti durante il processo di reticolazione, la durezza, rigidezza, la resistenza all'usura e la resistenza all'urto di XLPE sono migliorate e gli svantaggi della vulnerabilità del PE allo stress ambientale e di incrinamento si compongono. Per concludere, la resistenza chimica, XLPE ha la forte resistenza dell'alcali e dell'acido e resistenza di olio. I suoi prodotti di combustione sono pricipalmente l'acqua ed anidride carbonica, che sono meno nocivi all'ambiente e sono prodotti rispettosi dell'ambiente. I nuovi legami chimici sono stabiliti durante il processo di reticolazione, che migliora la durezza, la rigidezza, la resistenza all'usura e la resistenza all'urto di XLPE e compensa le imperfezioni della vulnerabilità del PE allo stress ambientale ed all'incrinamento. Per concludere, la resistenza chimica, XLPE ha la forte resistenza dell'alcali e dell'acido e resistenza di olio. I suoi prodotti di combustione sono pricipalmente l'acqua ed anidride carbonica, che sono meno nocivi all'ambiente e sono prodotti rispettosi dell'ambiente. I nuovi legami chimici sono stabiliti durante il processo di reticolazione, che migliora la durezza, la rigidezza, la resistenza all'usura e la resistenza all'urto di XLPE e compensa le imperfezioni della vulnerabilità del PE allo stress ambientale ed all'incrinamento. Per concludere, la resistenza chimica, XLPE ha la forte resistenza dell'alcali e dell'acido e resistenza di olio. I suoi prodotti di combustione sono pricipalmente l'acqua ed anidride carbonica, che sono meno nocivi all'ambiente e sono prodotti rispettosi dell'ambiente.
Caratteristiche fisiche ed elettriche
No.cores x | Isolamento | Guaina | Ø esterno | peso | Valutazioni correnti in aria 30℃ | Le valutazioni correnti hanno sepolto 20℃ | |
inter-sec. | spessore | spessore | approssimativamente. | approssimativamente. | |||
Termine nominale | |||||||
Fase | Neutrale | valore | |||||
millimetro di ² | millimetro | millimetro | millimetro | millimetro | chilogrammo/chilometro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Applicazione
XLPE ha isolato i cavi può essere utilizzato in quasi tutte le installazioni: terra, vano per cavi, dell'interno, centrale elettrica, fabbrica, stazione di scambio. A causa delle loro migliori proprietà termiche, sono raccomandate particolarmente per le seguenti occasioni:
temperatura ambiente alta
- Il cavo è esposto a luce solare
- Il cavo è disposto nel tubo del blocco in calcestruzzo
- I cavi sono raggruppati
il carico alto di emergenza è importante
- Abbia bisogno di alta corrente di cortocircuito
lo strato proteggente alto deve trasmettere l'alta perdita corrente
Struttura
Conduttore: Conduttore di rame incagliato giro ordinario, in conformità con il Livello 2 di IEC 60228
Isolamento: PVC, XLPE
Strato interno: PVC
Armoring: cavo, nastro d'acciaio, cavo di alluminio
Secondo i requisiti, guaina: Il PVC incontra l'IEC 60502, nero
Nota: Colore dell'isolamento quali secondo la norma o il requisito
