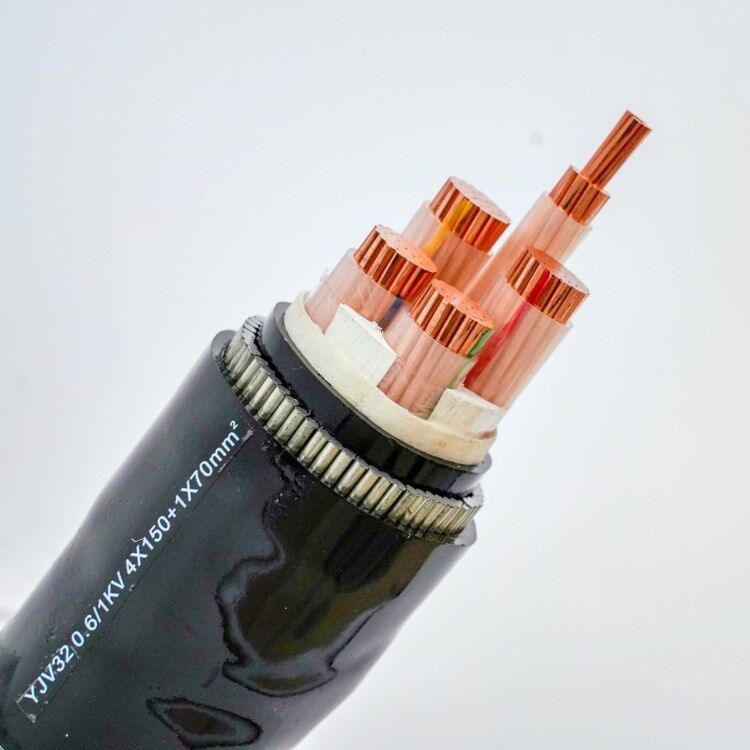

0.6/1KV quattro il centro CU/XLPE/PVC 0.6/1kV IEC60502-1 per l'applicazione sotterranea
Applicazione:
Cavi elettrici: utilizzato nelle centrali elettriche, industriale ed apparecchiatura elettrica di comando e reti urbane dell'alimentazione elettrica all'interno, canali per cavi, all'aperto e cavi interrati.
Messo su:
1) Conduttore: Tipo - trefolo di 2 rame o di alluminio
2) Isolamento: XLPE
3) Armatura: filo di acciaio o cinghia d'acciaio
4) Guaina: PVC o PE
Norma:
Conduttori dei cavi isolati di IEC 60228
Classe d'isolamento di IEC 60502-1 1 chilovolt (Um = 1.2kV) a 30kV (Um = 36kV) con i cavi elettrici dell'isolamento e la accessorio-parte espelsi 1: Una tensione nominale di 1 chilovolt (Um = 1.2kV) di cavo 3 chilovolt (Um = 3.6kV).
Caratteristiche fisiche ed elettriche
No.cores x | Isolamento | Guaina | Ø esterno | peso | Valutazioni correnti in aria 30℃ | Le valutazioni correnti hanno sepolto 20℃ | |
inter-sec. | spessore | spessore | approssimativamente. | approssimativamente. | |||
Termine nominale | |||||||
Fase | Neutrale | valore | |||||
millimetro di ² | millimetro | millimetro | millimetro | millimetro | chilogrammo/chilometro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
