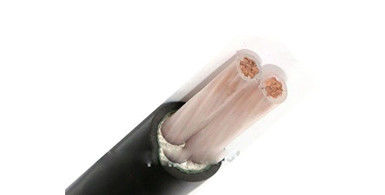

Cavo XLPE sotterraneo resistente al fuoco / cavo isolante XLPE minerale
Edilizia
Conduttore: conduttore di rame a filo compatto, Cl.2 secondo la IEC 60228
Isolamento: XLPE (polietilene incrociato) a 90 oC
Involucro: PVC o FR-PVC di tipo ST2 a IEC 60502, nero
Applicazioni
Per la posa all'interno e all'esterno. in grado di sopportare una certa trazione durante l'installazione, ma non forze meccaniche esterne.
Caratteristiche fisiche ed elettriche
| Numero di nuclei x | Isolamento | Capota | Ø esteriore | peso | Valore nominale di corrente nell'aria a 30°C | Valore nominale di corrente di 20°C | |
| seg. trasversali. | spessore | spessore | circa. | circa. | |||
| Numero nominale | |||||||
| Fase | Neutrale | valore | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3 per 4 + 1 per 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Norme
Internazionale: IEC 60502-1, IEC 60228,
Cina: GB/T 12706, (GB/T 18380-3 solo per ZR-YJV)
Altre norme quali BS, DIN e ICEA su richiesta
Dati tecnici
tensione nominale:00,6/1kV
Temperatura massima del conduttore: inferiore alla normale (90OC), emergenza (130OC) cortocircuito non superiore a 5 s (250°C).
Min. temperatura ambiente 0OC, dopo l'installazione e solo quando il cavo è in posizione fissa
Min. raggio di piegatura: 20 x cavo O.D per singolo nucleo
15 x cavo O.D per multi core
Certificati
CE, RoHS, , KEMA e altri su richiesta
Prodotti commerciali: MOQ: 200m
Termini di pagamento: 30% T/T prima della produzione, 70% T/T prima della consegna
Imballaggio: tamburo di ferro di legno
