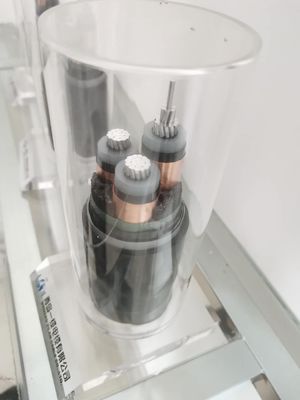

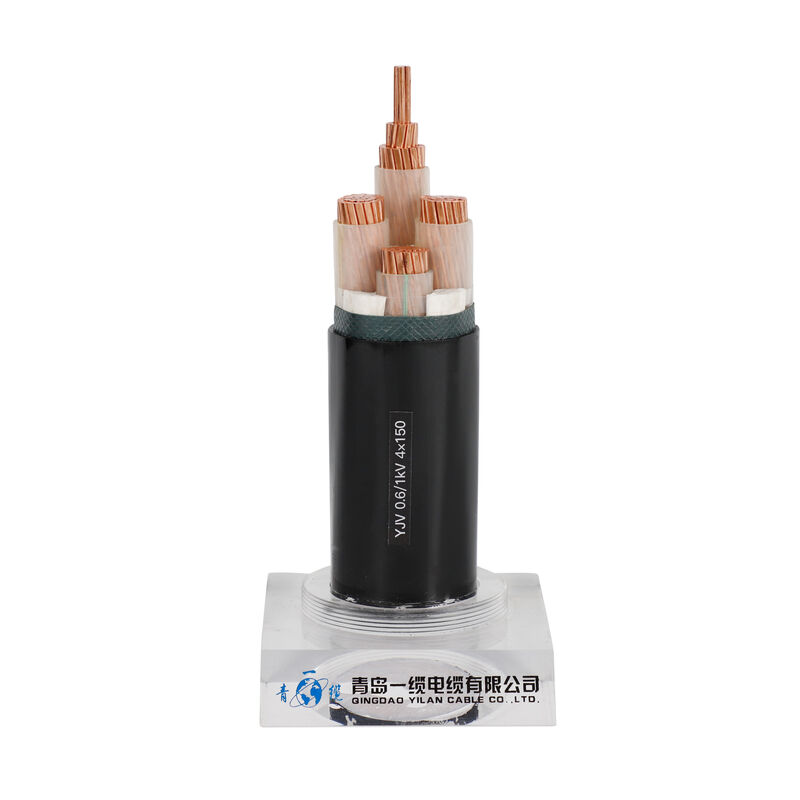

Il PVC isolato Xlpe ha inguainato il cavo elettrico corazzato d'acciaio del filo di acciaio del nastro
1. Norma del cavo di XLPE:
Secondo GB12706 (equivalente a IEC60502), può anche essere effettuato conformemente alle norme di ASTM, delle BS, di BACCANO e di AS/NZS o ad altri requisiti.
2. Tensione nominale del cavo di XLPE:
0.6 / 1KV 6/10KV; 8,7/15KV; 12/20KV; 18/20KV; 21/35KV; 6/35KV
3 . Caratteristiche fisiche ed elettriche
| No.cores x |
Isolamento |
Guaina |
Ø esterno |
peso |
Valutazioni correnti in aria 30℃ |
Le valutazioni correnti hanno sepolto 20℃ |
| inter-sec. |
spessore |
spessore |
approssimativamente. |
approssimativamente. |
| |
Termine nominale |
| Fase |
Neutrale |
valore |
| millimetro di ² |
millimetro |
millimetro |
millimetro |
millimetro |
chilogrammo/chilometro |
|
|
| 3×4+1×2.5 |
0,7 |
0,7 |
1,8 |
12,7 |
277 |
37 |
47 |
| 3×6+1×4 |
0,7 |
0,7 |
1,8 |
13,9 |
363 |
47 |
60 |
| 3×10+1×6 |
0,7 |
0,7 |
1,8 |
16,1 |
527 |
64 |
81 |
| 3×16+1×10 |
0,7 |
0,7 |
1,8 |
18,6 |
766 |
85 |
106 |
| 3×25+1×16 |
0,9 |
0,7 |
1,8 |
22,2 |
1140 |
113 |
137 |
| 3×35+1×16 |
0,9 |
0,7 |
1,8 |
24,6 |
1475 |
139 |
164
|
4. La struttura del cavo di XLPE:
Conduttore: di rame o di alluminio
Isolamento: XLPE
Guaina interna: PVC o PE
Armatura: la striscia d'acciaio galvanizzata, ha galvanizzato il filo di acciaio
Guaina esterna: PVC o PE
No. numero delle sezioni trasversali del cavo: il 1 centro (il singolo centro), i 2 centri (il doppio centro), i 3 centri, i 4 centri (i 4 centri con sezione trasversale uguale o 3 sezioni trasversali uguali + il 1 centro neutrale con piccola sezione trasversale), 5 il centro (i 5 3 centri uguali di sezione trasversale + i centri neutrali di 2 piccole zone o 4 sezioni trasversali uguali + il centro neutrale di 1 piccola zona. Forniamo i tipi corazzati ed unarmored per i cavi di cui sopra.
Può anche essere fatto secondo i requisiti di cliente.
5 . Vantaggio:
Un genere. Proprietà elettriche e meccaniche eccellenti
b. Migliore resistenza a corrosione chimica e invecchiamento termico, stress ambientale e rallentamento della fiamma
C. struttura semplice, di facile impiego
d. Riduca la spesa
