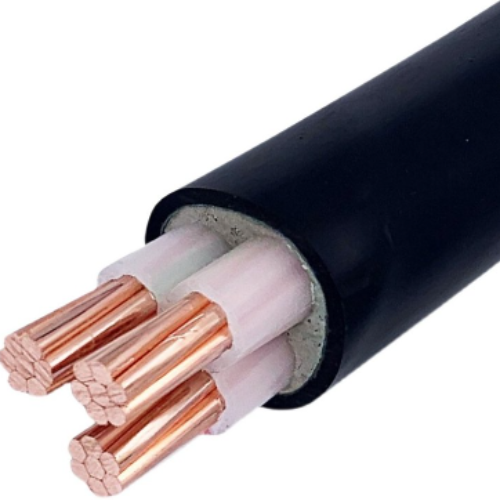

Il cavo medio XLPE di tensione ha isolato il cavo elettrico non corazzato
XLPE ha isolato le applicazioni medie del cavo di tensione:
I cavi medi di tensione (cavi di sistemi MV) con l'isolamento di XLPE sono usati per trasmettere e distribuire il potere in 35kV o per abbassare il trasporto ed i sistemi di distribuzione di energia. È ampiamente usata nella energia elettrica, nella costruzione, nell'estrazione mineraria, nella metallurgia, in petrochimico e nei campi di comunicazione e completamente sostituisce i cavi elettrici carta-isolati a bagno d'olio.► Caratteristiche 1. tensioni nominali U0/U (Um) del cavo: 3.6/6 (7,2) - 6/6 (7,2) - 6/10 (12) - di 8,7/10 (12) - 8,7/15 (17,5) - 12/20 (24) - 18/30 (36) - di 21/35 (40,5) - 26/35 (40,5) di chilovolt.
2. La temperatura di lavoro massima permessa del conduttore per lavoro a lungo termine è di 90 gradi.
3. Quando cortocircuito (il lungo termine più lungo non supera 5 secondi). La temperatura massima del conduttore non supera 250 gradi.
4. Non c'è la restrizione orizzontale di caduta quando pone i cavi. La temperatura ambiente durante la stenditura non dovrebbe essere più bassa di 0. Altrimenti, dovrebbe essere preriscaldata.
5. proprietà elettriche eccellenti, resistenza chimica.
6. Nel situarsi, possono resistere alla trazione adeguata. Possono resistere alla trazione esterna. Lasci liberamente il fumo e l'alogeno bassi dopo la bruciatura. Ritardi la combustione del cavo.
Caratteristiche fisiche ed elettriche
| No.cores x | Isolamento | Guaina | Ø esterno | peso | Valutazioni correnti in aria 30℃ | Le valutazioni correnti hanno sepolto 20℃ | |
| inter-sec. | spessore | spessore | approssimativamente. | approssimativamente. | |||
| Termine nominale | |||||||
| Fase | Neutrale | valore | |||||
| millimetro di ² | millimetro | millimetro | millimetro | millimetro | chilogrammo/chilometro | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Costruzione
Conduttore: Rame o alluminio
Conduttore Shape: Circolare incagliata o compressa circolare incagliata
Forma di aspetto: Circolare
Isolamento: XLPE
Tipo dell'armatura: STA (nastro d'acciaio corazzato), SWA (filo di acciaio corazzato), AWA (cavo di alluminio corazzato)
Materiale della guaina: PVC o polietilene
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
