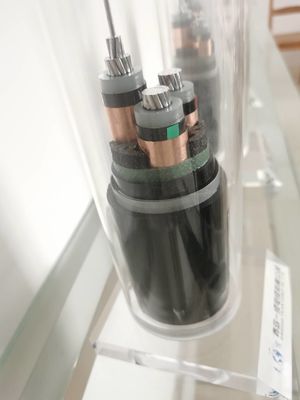

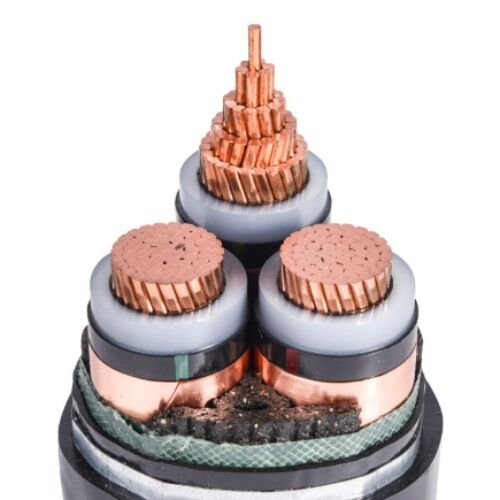

Il PVC ha inguainato il cavo elettrico:
I cavi elettrici isolati del cloruro di polivinile non solo hanno l'alta forza meccanica, la buona resistenza di stress ambientale, le buone proprietà elettriche e resistenza chimica della corrosione, ma inoltre hanno un uso leggero e facile semplice della struttura. È adatto a linee di distribuzione e della trasmissione con tensione nominale U0/U di CA fino a 0.6/1kV.
La caratteristica principale dei cavi elettrici ignifugi del PVC è che non sono facili da prendere il fuoco, o la combustione continua del cavo è molto limitata durante il fuoco. È adatto a posti in cui i cavi multipli sono posti molto attentamente, quali le centrali elettriche, i sottopassaggi, i tunnel, i grattacieli, le grandi fabbriche, le miniere, i giacimenti di petrolio e le miniere di carbone.
Caratteristiche fisiche ed elettriche
No.cores x | Isolamento | Guaina | Ø esterno | peso | Valutazioni correnti in aria 30℃ | Le valutazioni correnti hanno sepolto 20℃ | |
inter-sec. | spessore | spessore | approssimativamente. | approssimativamente. | |||
Termine nominale | |||||||
Fase | Neutrale | valore | |||||
millimetro di ² | millimetro | millimetro | millimetro | millimetro | chilogrammo/chilometro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Informazioni di base
Modello: YJV YJLV VV VLV VY VLY VV22 VV23 VV33 ecc.
Forma materiale: adatto a cavo rotondo
Portata: griglia di potere e tutte le industrie
Certificato: ISO9001, ISO14001, CCC, CE
Specifiche: 0.5mm2-630mm2
Applicazioni: griglie di potere, linee di trasmissione, costruzione, trasporto ferroviario, stabilimenti chimici, telecomunicazioni, industria petrolifera, fabbricazione dell'attrezzatura, industria di strumentazione, ecc.
Tensione: 35KV, 10KV, 0.6/1KV, 450/750V, 300/500V
Corrente: AC&DC
Materiale di isolamento: XLPE, PVC, ecc.
Materiale della guaina: XLPE, PVC, ecc.
Forma materiale: cavo rotondo
Applicazione
1. La tensione nominale U0/U è 0.6/1kV a 26/35kV.
2. Nell'ambito dell'operazione normale, la temperatura massima del conduttore è 90oC.
3. La temperatura massima del conduttore nell'ambito del cortocircuito (la durata più lunga non supera 5s) non supera 250oC.
4. La temperatura minima dell'ambiente dell'installazione non è di meno che 0oC.
Il raggio di piegamento dell'installazione non è di meno che il seguente valore specificato:
Cavo unarmored del singolo centro: 20D
Cavo corazzato del singolo centro: 15D
un cavo non corazzato dei 3 centri: 15D
un cavo corazzato dei 3 centri: 12D
