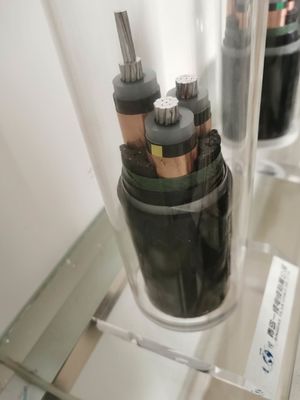

IL PVC XLPE ha isolato il ² del cavo elettrico 25mm
IL PVC XLPE ha isolato il cavo elettrico:
IL PVC XLPE ha isolato i cavi elettrici è adatto a linee di distribuzione e della trasmissione con il Uo/U di tensione nominale di CA che non supera 0,6/1kV.
Per installazione all'aperto e dell'interno in un ambiente umido ed umido, dovrebbe essere disposto direttamente sulla terra in cui c'è eccessivo sforzo meccanico nel terreno propenso e commovente, in un posto verticale o propenso ed in una posizione che è facile da fare scorrere.

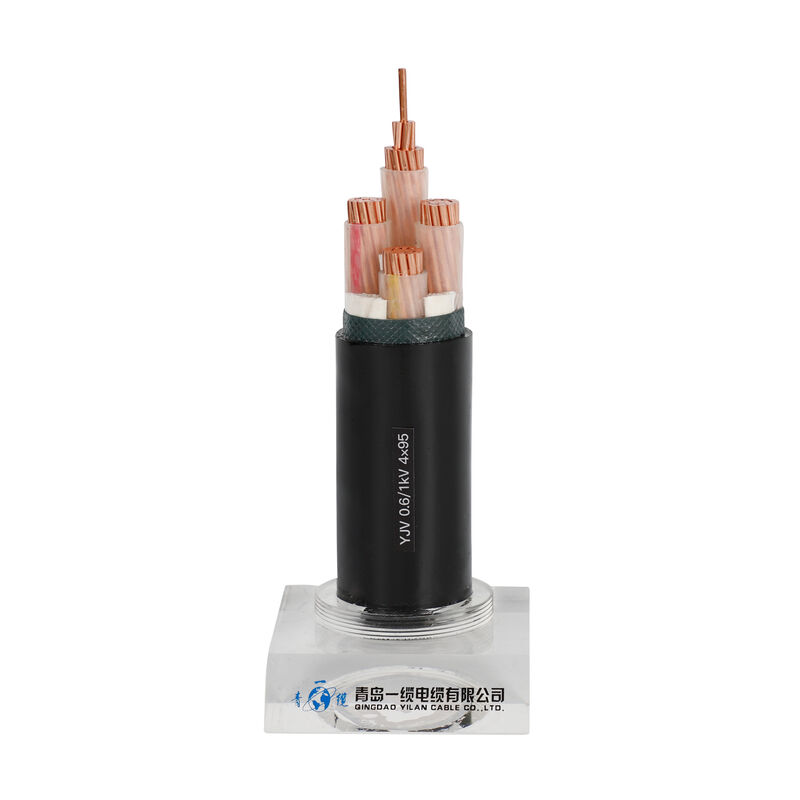

I tipi principali di cavi elettrici YJV22/YJV32 indicano:
YJ: Isolamento di XLPE
V: Isolamento del PVC
V: Guaina del PVC
22: Armatura d'acciaio galvanizzata del nastro
32: Armatura galvanizzata del filo di acciaio
Caratteristiche fisiche ed elettriche
| No.cores x | Isolamento | Guaina | Ø esterno | peso | Valutazioni correnti in aria 30℃ | Le valutazioni correnti hanno sepolto 20℃ | |
| inter-sec. | spessore | spessore | approssimativamente. | approssimativamente. | |||
| Termine nominale | |||||||
| Fase | Neutrale | valore | |||||
| millimetro di ² | millimetro | millimetro | millimetro | millimetro | chilogrammo/chilometro | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Struttura
Conduttore: Conduttore di rame incagliato giro ordinario, in conformità con il Livello 2 di IEC 60228
Isolamento: PVC, XLPE
Strato interno: PVC
Armoring: cavo, nastro d'acciaio, cavo di alluminio
Secondo i requisiti, guaina: Il PVC incontra l'IEC 60502, nero
Nota: Colore dell'isolamento quali secondo la norma o il requisito
Singolo cavo elettrico del centro 25mm2
Caratteristiche del conduttore: rame
Isolamento: XLPE nero
Spessore dell'isolamento: 0.7mm
Guaina: PVC
Spessore della guaina: 1.4mm
approssimativamente. Peso del cavo: 294 chilogrammi/chilometro
Diametro totale del cavo: 10.7mm
Resistenza massima di CC a 20C: 0,727
Applicazione
Usato come linea di trasmissione e di distribuzione con una tensione nominale di 0.6/1kV.
Adatto a seppellire nella terra, ponendo pozzi e subacqueo. Capace di resistere a determinata tensione dell'asse.
Norme internazionali: IEC 60502-1, IEC 60228;
Requisiti di altre norme quale ASTM BS, BACCANO e ICEA
