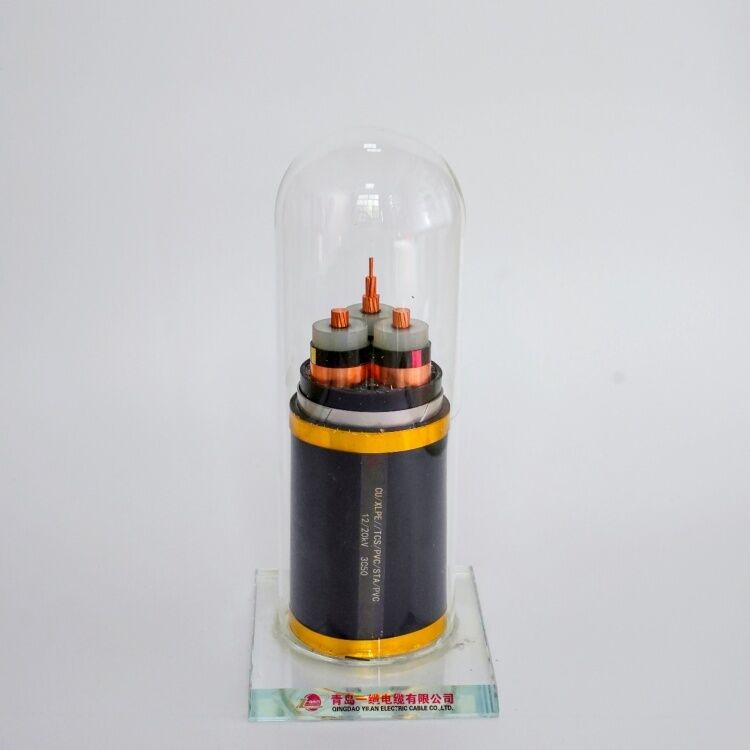

Cavo isolato di UHV XLPE
Cavo isolato di XLPE
La materia prima di XLPE è polietilene, che chimicamente è convertito in polietilene unito con legami atomici incrociati (XLPE) con la reazione di reticolazione dei perossidi organici. Il metodo di reticolazione di polietilene è stato messo a punto negli Stati Uniti negli anni 50 e continuamente è stato messo a punto per applicarsi da allora alle più alte tensioni. Le più alte tensioni sempre più sono richieste ed i cavi di 500kV XLPE sono stati commercializzati
Caratteristiche fisiche ed elettriche
| No.cores x | Isolamento | Guaina | Ø esterno | peso | Valutazioni correnti in aria 30℃ | Le valutazioni correnti hanno sepolto 20℃ | |
| inter-sec. | spessore | spessore | approssimativamente. | approssimativamente. | |||
| Termine nominale | |||||||
| Fase | Neutrale | valore | |||||
| millimetro di ² | millimetro | millimetro | millimetro | millimetro | chilogrammo/chilometro | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Tipo del conduttore
Attualmente, di rame (Cu) e di alluminio (Al) sono i materiali principali per i conduttori di XLPE.
(1) di rame (Cu)
Il conduttore del rame (Cu) ha avanzato le caratteristiche elettriche, la lavorabilità ed i benefici economici. Di conseguenza, sono utilizzati nella maggior parte dei materiali sotterranei del conduttore. Vale la pena di notare che la purezza delle necessità di rame elettrolitiche di raggiungere 99.96%~99.86%.
(2) di alluminio (Al)
Poiché l'alluminio è circa un terzo più leggermente di rame, è più facile da trattare. La sua conducibilità è circa due terzi di rame, ma è più economico. dovuto queste caratteristiche, Al è il materiale più ampiamente usato dopo rame.
Benefici di XLPE
I materiali di isolamento di plastica presentano i vantaggi delle proprietà eccellenti dell'isolamento, dei collegamenti facili, del collegamento e della manutenzione, in modo da sono ampiamente usati in paesi avanzati. dovuto lo sviluppo della tecnologia di reticolazione, XLPE ha isolato i cavi può applicarsi alle più alte tensioni. Recentemente, i cavi di XLPE completamente hanno sostituito dei cavi. I vantaggi di XLPE sono le suoi caratteristiche leggere e termiche, costi fissanti bassi e costi materiali bassi.
