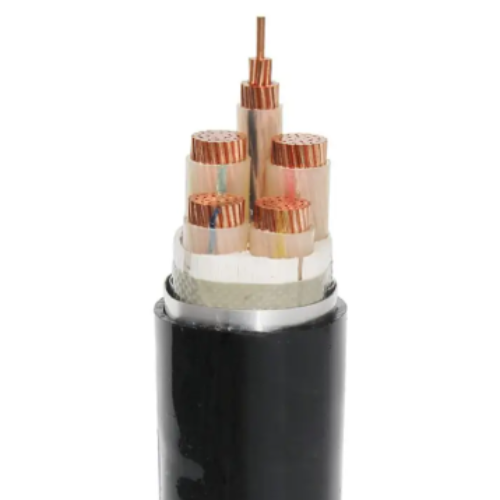

Cavo di alimentazione isolante XLPE a 3 nuclei di rame

Per le linee di trasmissione isolate in PVC o XLPE o senza isolanti o fili neutri, i fili di fase possono essere AAC o AAAC o ACSR o rame.
Per cavi aerei isolati in PVC o XLPE a più nuclei, con o senza conduttori Messenger o neutri e con o senza conduttori per illuminazione stradale, conduttori di fase e illuminazione stradale
Il conduttore è AAC con isolamento PVC, mentre il messaggero o linea di trasmissione conduttore neutro
È AAAC o ACSR con o senza isolamento in PVC (XLPE).
standard:
DIN VDE 0276 Parte 620 -622
HD 620 S1

Cavo di alimentazione isolante XLPE a tre nuclei di rame

Struttura:

1) Conduttore:
Conduttore: conforme alla norma IEC 60228
Tipo 2 / VDE 0276 Tipo 2 conduttori rotondi di rame o alluminio compattati. VDE 0295 HD383.
Blocco dell'acqua
Per evitare che l'acqua passi attraverso il cavo durante lo stoccaggio, la movimentazione, l'installazione e la
Processo operativo
medio

Cavo di alimentazione isolante XLPE a tre nuclei di rame

2) Strato di protezione del conduttore:
Lo strato di schermatura del conduttore è costituito da uno strato estruso di composti semiconduttori non metallici, che è saldamente legato allo strato isolante per escludere tutti i vuoti d'aria.
Spessore minimo
È di 0,3 mm a 90 °C e la resistività massima del volume è di 500 Ohm-m.

3) Isolamento:

L'isolamento è realizzato in materiale composito estruso 2XL1 XLPE secondo DIN VDE 0207 parte 22 e HD 620.1
Con
Un elevato grado di interconnessione, senza inquinanti, senza pori e resistenza al calore attraverso il processo di indurimento a secco.

Cavo di alimentazione isolante XLPE a tre nuclei di rame

4) Strato isolante:

Lo strato di schermatura isolante è costituito da un composto estruso semiconduttore non metallico estruso sullo strato isolante.Lo strato di semiconduttore estruso dovrebbe essere costituito da un composto semiconduttore adesivo o caldabile a freddo che può essere rimosso per il legame o la terminazione.Lo spessore minimo è di 0,3 mm.
,
La resistenza massima al volume a 90°C è di 500 Ohm.
Sbarazzarsi dell'aria.

Vuoti e possono essere facilmente appaiuti a mano sul posto.

Cavo di alimentazione isolante XLPE a tre nuclei di rame

5) Conduttiva
Strato di blocco dell'acqua: lo strato di schermatura isolante può utilizzare acqua a resistenza semiconduttiva
Con il coperchio, il nastro si espanderà sotto l'influenza dell'umidità dell'acqua per garantire l'impermeabilità longitudinale.

6) Strato di protezione metallica: strato di protezione con nastro di rame o strato di protezione con filo di rame (CTS / CWS)
Il filo di rame deve essere utilizzato sullo strato di acqua conduttiva con un diametro minimo di 0,5 mm.
Poi avvolgere a spirale un nastro di rame con uno spessore minimo di 0,1 mm sul filo di rame
La sezione trasversale totale dello strato di schermatura metallica è indicata nella tabella 2.
Nel caso di una temperatura massima di 160°C, lo strato di schermatura può resistere per un secondo a una corrente di guasto di terra di 1000 A.
Come illustrato nella figura, la sezione trasversale minima dei conduttori concentrici è conforme alle norme DIN VDE 0273 e 0276.

7) Strato di isolamento/
Strato di blocco dell'acqua: la maglia di filo può essere coperta da un nastro di blocco dell'acqua non conduttivo, che si espanderà sotto l'influenza dell'umidità dell'acqua per garantire
Verticale
L'impermeabilità.

Cavo di alimentazione isolante XLPE a tre nuclei di rame

8) Guarnizione isolante (per cavi blindati):
L'involucro di isolamento comprende uno strato di PVC, PE o LSZH estruso, che viene applicato sotto l'armatura.

9) Armatura (per cavi blindati): Armatura comprende: singolo nucleo: armatura in alluminio (AWA)
Multi-core: armatura a filo di acciaio (SWA) o armatura a nastro di acciaio (STA)
(1) Il doppio strato di striscia di acciaio galvanizzato viene applicato a spirale in modo da sovrapporsi interni appropriati.
Spresso
Separate la guaina.

(2) Rivestire in spirale il filo di acciaio piatto galvanizzato con uno spessore di 0,8 mm
Sulla superficie della guaina,
Il tasso di copertura è di almeno il 90%; poi la striscia di acciaio galvanizzato con uno spessore nominale di 0,3 mm
Rivolta a spirale con una copertura del 50% per coprire la superficie del filo piatto.

10) Guarnizione esterna:
L'intera guaina comprende uno strato di composto PE estruso DMP2 secondo i tipi HD620.1 e 2YM3.
Secondo la DIN

Numero del prodotto:
vv, vv22, YJV, YJV22 1, 1-5
Conducibile di rame puro
2Isolamento in PVC, con o senza armatura in acciaio, con protezione in PVC
3. Alta qualità, certificato ISO 9001, CCC, CE, ROHS
4Fornire il servizio OEM.
1. verrà prodotto in conformità con lo standard nazionale cinese GB/T12706.2-12706.3 equivalente a IEC 60502
Cavo di alimentazione XLPE 2

Applicazione

Questo prodotto è indicato per le linee di trasmissione e distribuzione di energia del sistema con una tensione nominale compresa tra 6/6kV e 26/35kV.può essere utilizzato per la posa aerea e sotterranea.
