| MOQ: | Negoziabile |
| prezzo: | negotiable |
| standard packaging: | tamburo Ferro-di legno o intero tamburo di legno |
| Delivery period: | 8-15 giorni |
| payment method: | L/C, T/T |
| Supply Capacity: | 100km al mese |

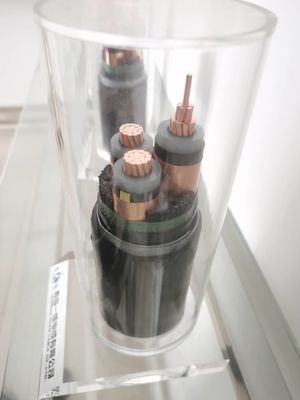

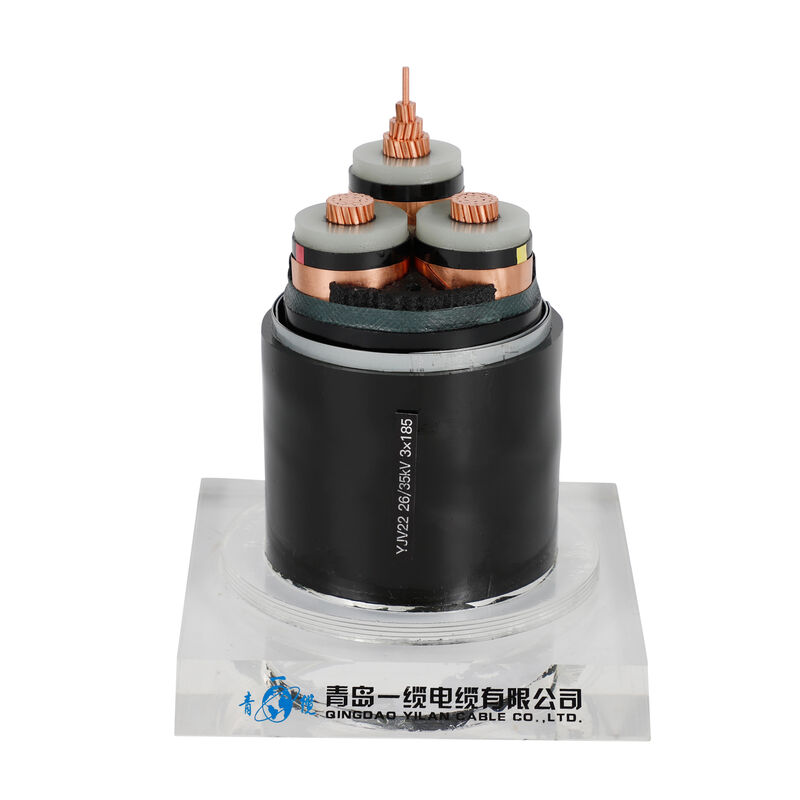

Cavo con involucro in PVC isolato XLPE
Breve introduzione del cavo di alimentazione isolante XLPE
Dal 1960, la Cina ha sostituito i cavi elettrici isolati con carta di olio con le sue eccellenti prestazioni elettriche, buon sovraccarico, alta tensione, grande capacità di trasmissione, peso leggero, nessun limite di caduta,e caratteristiche di posa verticale, e ha compiuto notevoli progressi nei cavi XLPE.Il cavo XLPE può essere ampiamente utilizzato non solo nella gamma di bassa e media tensione di 35 KV e inferioreInoltre, in alcuni paesi industrializzati sono stati aperti cavi XLPE ad altissima tensione da 500 KV.
Caratteristiche fisiche ed elettriche
| Numero di nuclei x | Isolamento | Capota | Ø esteriore | peso | Valore nominale di corrente nell'aria a 30°C | Valore nominale di corrente di 20°C | |
| seg. trasversali. | spessore | spessore | circa. | circa. | |||
| Numero nominale | |||||||
| Fase | Neutrale | valore | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3 per 4 + 1 per 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Selezione della tensione nominale del cavo:
La tensione nominale del cavo deve essere adeguata alla tensione di sistema e alle condizioni di utilizzo del cavo utilizzato, espressa in U0 / U (Um), tutti valori effettivi e l'unità è KV.
U0 - la tensione nominale tra il conduttore di progetto del cavo e lo strato di schermatura o la guaina metallica.
U ---La tensione di frequenza industriale nominale tra i conduttori utilizzati nella progettazione dei cavi.
Um- la tensione massima dell'apparecchiatura (la tensione massima utilizzata o il valore massimo del sistema dell'apparecchiatura).
Differenza tra cavo XLPE e cavo PVC
La differenza principale:
1. La temperatura massima di funzionamento del conduttore: il cavo XLPE ha una corrente nominale più elevata e una durata di vita più lunga rispetto al cavo in PVC.mentre XLPE è di 90 gradi Celsius.
2. temperatura di cortocircuito più elevata (durata inferiore a 5 secondi): in condizioni di cortocircuito, il cavo isolante in PVC è di 160 gradi Celsius,e il polietilene incrociato è a 250 gradi Celsius.
3Rispetto al PVC, la sua resistenza all'umidità è 100 volte superiore.
4. durata di vita: in generale, i cavi isolati XLPE sono più lunghi dei cavi isolati in PVC.
5Prezzo: generalmente, il prezzo dei cavi isolati XLPE è superiore a quello dei cavi isolati in PVC.
6Performance impermeabile nell'ambiente di applicazione: i cavi isolati in PVC sono migliori dei cavi isolati in XLPE.
7. protezione dell'ambiente: poiché XLPE non contiene cloro e rilascia gas tossici dopo la combustione, i cavi isolanti XLPE sono più rispettosi dell'ambiente rispetto ai cavi isolati in PVC.
La differenza principale tra i due è che XLPE può essere utilizzato per applicazioni ad alta tensione e bassa tensione.L' isolamento in PVC non resiste a tanta pressione., il che significa che è adatto solo per applicazioni a bassa tensione.
|
|
