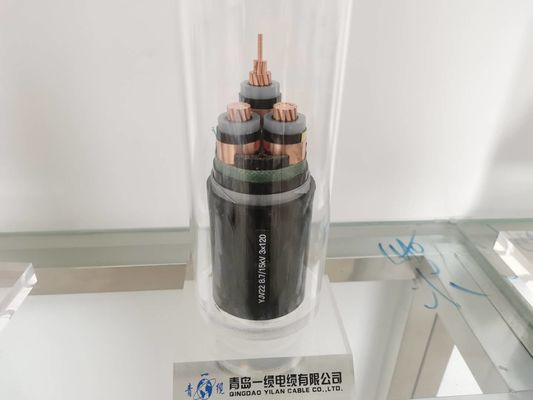

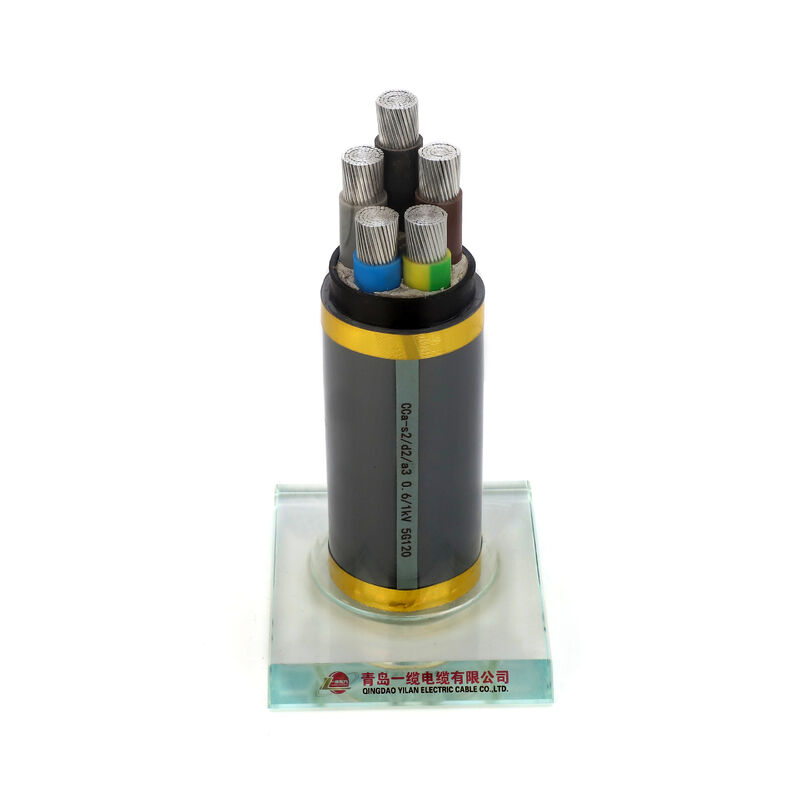

Cavo sotterraneo resistente al fuoco di XLPE
Cavo di XLPE
XLPE è materiale collegato trasversale del polietilene ed il PVC corrisponde all'isolamento del cloruro di polivinile. Sia il cavo di XLPE che il cavo del PVC sono i cavi più popolari. Mentre a volte dobbiamo operare una giusta scelta fra i due cavi isolati particolarmente quando dobbiamo scegliere un genere di bassa tensione (0.6/1kv) cabla in un progetto. Di conseguenza, è di importanza basilare per differenziare il cavo di XLPE ed il cavo del PVC.
Caratteristiche fisiche ed elettriche
No.cores x | Isolamento | Guaina | Ø esterno | peso | Valutazioni correnti in aria 30℃ | Le valutazioni correnti hanno sepolto 20℃ | |
inter-sec. | spessore | spessore | approssimativamente. | approssimativamente. | |||
Termine nominale | |||||||
Fase | Neutrale | valore | |||||
millimetro di ² | millimetro | millimetro | millimetro | millimetro | chilogrammo/chilometro | ||
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Campo di applicazione
Questi cavi sono utilizzati per l'alimentazione elettrica nei sistemi a bassa tensione dell'installazione e sono adatti ad installazione in canali per cavi dell'interno ed all'aperto, metropolitana, stazioni di scambio e di potere, distribuzione locale di energia e impianti industriali senza danno meccanico.
Vantaggi del cavo di XLPE
Come i cambiamenti della struttura, XLPE ha ottenuto le proprietà elettriche eccellenti. I cavi di XLPE inoltre hanno più alta capacità di sovraccarico nelle situazioni di emergenza. Il cavo di XLPE è una scelta ideale per il trasporto e la distribuzione di energia perché ha alta resistenza della corrosione negli ambienti atmosferici contaminati ed ha migliore resistenza ai prodotti chimici ed agli alcali corrosivi. Inoltre, può resistere alla vibrazione ed allo shock termico
Gli isolanti di XLPE non si fonderanno o non goccioleranno neppure alla temperatura del saldatoio ed hanno aumentato la resistenza di flusso ed hanno migliorato le caratteristiche invecchianti. Confrontato agli isolanti del PE, un altro vantaggio degli isolanti di XLPE per i cavi di sistemi MV e di LV è la resistenza migliore dell'albero dell'acqua.
