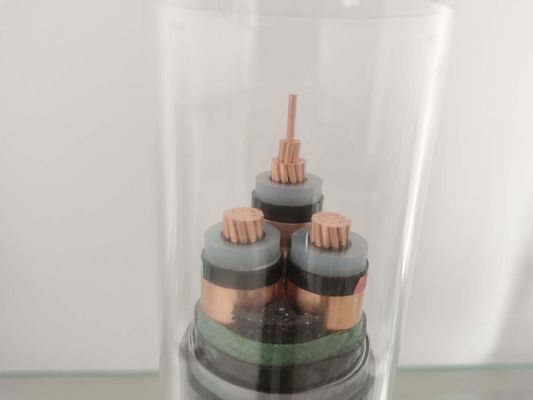

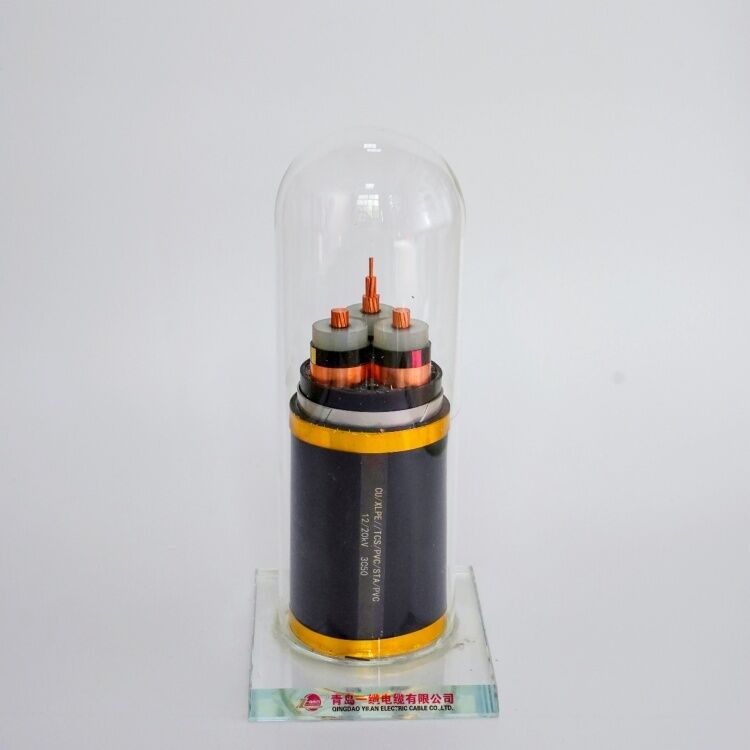

Cavo elettrico impermeabile 220KV della trasmissione di rame XLPE

Cavo XLPE

Il cavo XLPE si riferisce a un cavo armato con anima in alluminio isolato in polietilene reticolato. Nel cavo XLPE, il filo di alluminio ritorto viene prima schermato sotto forma di estrusione semiconduttrice. Il filo di alluminio ritorto può fornire una superficie conduttrice liscia e prevenire la formazione di cavità sulla superficie del conduttore quando il cavo viene piegato. Il conduttore di schermatura è isolato con composto XLPE estruso. Lo strato isolante viene ulteriormente schermato con uno strato di materiale semiconduttore non metallico, e su di esso viene applicato uno strato di schermatura metallica non magnetica sotto forma di nastro di rame o alluminio. Se si tratta di un cavo multipolare, i fili del nucleo vengono riuniti con un riempitivo adatto nello spazio e avvolti con nastro in PVC o PVC estruso. Per la protezione meccanica, fili/nastri/nastri di alluminio non magnetici per cavi unipolari e armatura di fili di acciaio per cavi multipolari sono forniti sulla guaina interna. Estrudere uno strato di PVC/PE come guaina esterna, solitamente con il colore posteriore per impedire l'ingresso di umidità.

Applicazione
I cavi XLPE sono adatti per applicazioni generali ad alta e altissima tensione fino a 132 kV. Il cavo può essere utilizzato per lunghi percorsi in trasmissione ad alta tensione, dove la perdita dielettrica gioca un ruolo importante. Rispetto ad altri cavi ad alta tensione, questo cavo è leggero, quindi può essere facilmente steso. Poiché non vi è mai migrazione di olio dall'isolante, può essere installato per funzionamento inclinato o verticale senza esitazione. Il materiale isolante XLPE ha un'estrema resistenza all'umidità, quindi non sono necessarie precauzioni speciali durante il collegamento e la terminazione. Il collegamento dei cavi XLPE richiede meno tempo rispetto a qualsiasi altro cavo tradizionale di grado simile. Questi cavi possono essere utilizzati in sicurezza in qualsiasi configurazione soggetta a vibrazioni, come i ponti. Questi cavi hanno una migliore resistenza all'acqua sotterranea, ai prodotti chimici, all'olio e ai fluoruri metallici corrosivi. Questi non presentano rischi di incendio. Questi cavi sono meno soggetti a guasti dovuti all'invecchiamento e hanno una maggiore durata.
