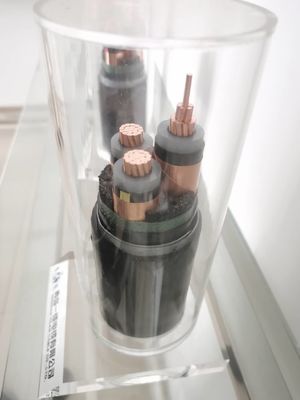

220kV XLPE ha isolato il cavo resistente dell'acqua
Dati tecnici
Temperatura massima del conduttore: nel normale (90℃), nell'emergenza (130℃) o nelle circostanze di cortocircuito che non superano 5 s (250℃).
Temperatura ambiente minima: Se la temperatura ambiente è più bassa di 0℃, il cavo dovrebbe essere preriscaldato
Raggio di piegamento minimo: 20 (d + D) ± 5%
1. Conduttore:
1,1 conduttore circolare compatto, composto di parecchi strati delle bobine a spirale concentriche.
1,2 conduttori segmentati. I conduttori consistono dei conduttori segmentati multipli hanno montato insieme per formare il centro cilindrico.
2. Il semiconduttore che protegge strato sul conduttore:
per impedire concentrazione del campo elettrico, c'è un'interfaccia ultra-liscia a semiconduttore XLPE fra il conduttore e lo strato isolante.
3. Isolamento di XLPE:
Nel lavorare nell'ambito dell'alta tensione, lo strato isolante isola lo strato proteggente dallo strato proteggente che funziona al potenziale al suolo. Il materiale isolante deve potere resistere al campo elettrico nelle condizioni di gestione valutate e transitorie.
4. Semiconduttore che protegge strato sullo strato isolante:
Questo strato ha la stessa funzione dello schermo del conduttore: gradualmente transizioni da un medium d'isolamento con un campo elettrico diverso da zero ad un medium conduttivo con un campo elettrico zero (qui, lo schermo di cavo del metallo).
5. Schermo del metallo:
Schermo di alluminio ondulato saldato longitudinale
Il centro: Singolo
6. Guaina:
PVC (IEC60502 PE DELLA ST 2) (IEC60502 ST 7)
7. Riconoscimento del centro:
naturale
8. Marcatura del cavo:
Goffratura o stampare
9. Norma:
IEC 62067 GB/T 11017 DI IEC 60840 DI GB/T 18890
10. Applicazione:
È usato per la linea di trasmissione fra le due unità della rete di distribuzione, l'unità del generatore e l'unità di distribuzione, o la stazione o la sottostazione di trasmissione.
11. Stenditura:
Trasporto aereo o sepoltura diretta

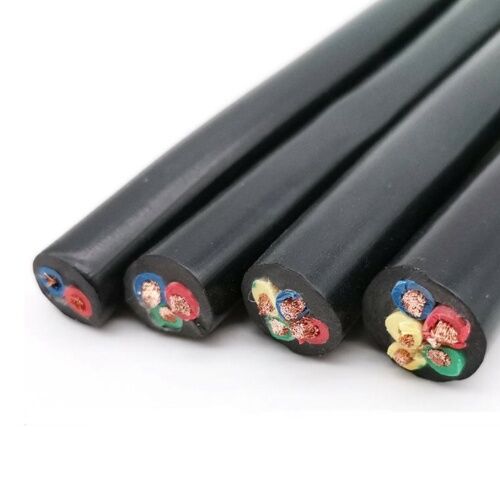

Caratteristiche fisiche ed elettriche
| No.cores x | Isolamento | Guaina | Ø esterno | peso | Valutazioni correnti in aria 30℃ | Le valutazioni correnti hanno sepolto 20℃ | |
| inter-sec. | spessore | spessore | approssimativamente. | approssimativamente. | |||
| Termine nominale | |||||||
| Fase | Neutrale | valore | |||||
| millimetro di ² | millimetro | millimetro | millimetro | millimetro | chilogrammo/chilometro | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
L'isolamento del cavo elettrico di XLPE è fatto di XLPE (polietilene unito con legami atomici incrociati) valutato a 90 la o C.
Conduttore: il giro piano, ha compresso il cavo di alluminio incagliato o il rame di grande purezza conformemente al Livello 2. di IEC 60228.
Guaina esterna: PVC o fumo ed alogeno LSOH-bassi liberamente
Tensione nominale: tensione media e bassa
Norma esecutiva: manifatturiero secondo GB/T12706-2002 la norma (stessi di IEC60502).
Armatura: filo di acciaio galvanizzato o nastro d'acciaio.
Costruzione
Conduttore: Rame temprato o rame in scatola
Classe solida rotonda 1 (RE) di IEC 60228 del filo di rame -
Classe incagliata rotonda 2 (RM) di IEC 60228 del filo di rame
- classe torta a forma di settore 2 (MP) di IEC 60228 del filo di rame -
Livello flessibile rotondo 5 di IEC 60228 del filo di rame
Conduttore che protegge strato: nastro semi-conduttivo o estrusione semi-conduttiva
Strato dell'isolamento: XLPE
Isolamento che protegge strato: nastro semi-conduttivo o nastro di rame semi-conduttivo 0/e dell'estrusione
Copertura interna: riempitore e nastro avvolti o espelsi
Armatura del metallo: nastro d'acciaio galvanizzato (STA) o filo di acciaio galvanizzato (SWA)
Guaina: PVC o PE
