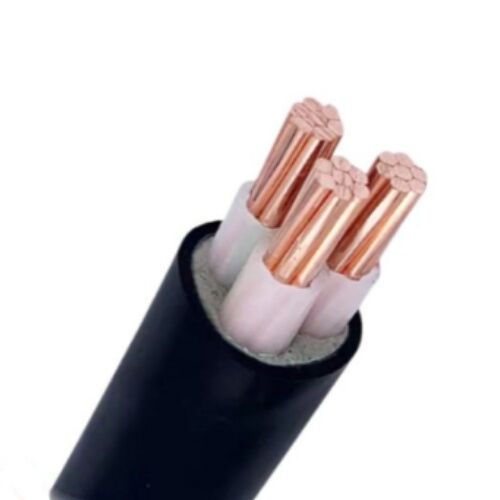

XLPE ha isolato i cavi di Electric Power
Applicazione del cavo isolato di XLPE
XLPE ha isolato i cavi elettrici è adatto a trasporto ed a sistemi di distribuzione di energia con una tensione nominale fino a 15kV. Per installazione fissa all'aperto, è sepolto direttamente nella depressione di cavo. I cavi corazzati del nastro d'acciaio (STA) possono resistere alle forze meccaniche ma non possono resistere alle grandi forze di trazione. I cavi corazzati d'acciaio (SWA) possono resistere alle forze ed alle forze di trazione meccaniche.
Tensione nominale: 0,6/1kV, 1,8/3kV, 3,6/6kV, 6/6kV, 6/10kV, 8,7/10kV, 8,7/15kV
Caratteristiche fisiche ed elettriche
| No.cores x | Isolamento | Guaina | Ø esterno | peso | Valutazioni correnti in aria 30℃ | Le valutazioni correnti hanno sepolto 20℃ | |
| inter-sec. | spessore | spessore | approssimativamente. | approssimativamente. | |||
| Termine nominale | |||||||
| Fase | Neutrale | valore | |||||
| millimetro di ² | millimetro | millimetro | millimetro | millimetro | chilogrammo/chilometro | ||
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Perdita e risparmio energetico di trasmissione elettrici senza proprietà elettrici e fisici eccellente.
La capacità di portare grande corrente-più alta temperatura di funzionamento.
Più ad alta resistenza e stabilità-resistenza a deformazione termica, all'incrinamento di sforzo ed all'invecchiamento termico.
Facile ainstallare-nessuna linea restrizioni della disposizione, nessun restrizioni di altezza o del terreno.
Manutenzione-libero-su a 60 anni di servizio di vita.
Il nostro vantaggio
Usi soltanto i materiali di isolamento di alta qualità di XLPE.
La fabbricazione in serie gli fornisce i prezzi competitivi.
I campioni liberi e l'OEM sono forniti.

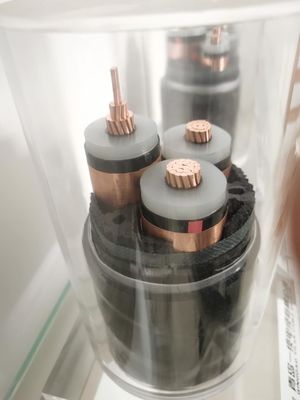

Costruzione
Conduttore: Rame temprato o rame in scatola
Classe solida rotonda 1 (RE) di IEC 60228 del filo di rame -
Classe incagliata rotonda 2 (RM) di IEC 60228 del filo di rame
- classe torta a forma di settore 2 (MP) di IEC 60228 del filo di rame -
Livello flessibile rotondo 5 di IEC 60228 del filo di rame
Conduttore che protegge strato: nastro semi-conduttivo o estrusione semi-conduttiva
Strato dell'isolamento: XLPE
Isolamento che protegge strato: nastro semi-conduttivo o nastro di rame semi-conduttivo 0/e dell'estrusione
Copertura interna: riempitore e nastro avvolti o espelsi
Armatura del metallo: nastro d'acciaio galvanizzato (STA) o filo di acciaio galvanizzato (SWA)
Guaina: PVC o PE
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
