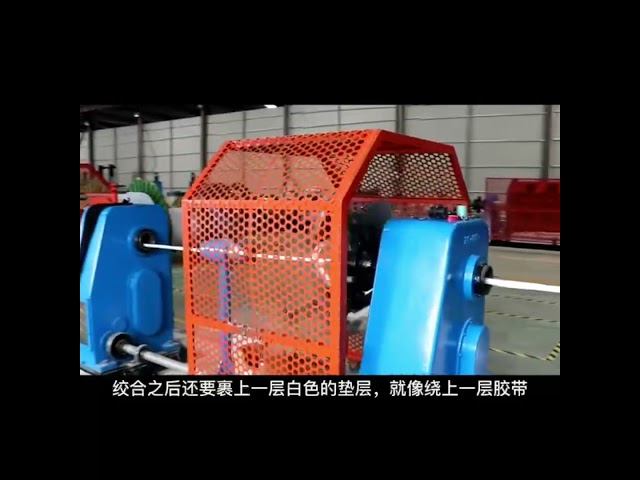

Cavo di alimentazione a media tensione 11kV con tre nuclei di rame XLPE
Edilizia
Conduttore: conduttore di rame a filo compatto, Cl.2 secondo la IEC 60228
Disegno conduttore: semiconduttore
Isolamento: XLPE (polietilene incrociato) a 90 oC
Disegno isolante: semiconduttore
Schermo: Nastro di rame
Involucro: PVC o FR-PVC di tipo ST2 a IEC 60502, nero
Nome in codice:
YJ: Isolamento XLPE
V: involucro in PVC
32:Armature di filo d'acciaio
22:Armature a nastro d'acciaio
72: corazzatura in filo di alluminio
62: Ceramica a nastro in acciaio inossidabile
ZR: resistente alle fiamme
Applicazione
Per la posa all'interno e all'esterno. in grado di sopportare una certa trazione durante l'installazione, ma non forze meccaniche esterne.
Norme
Internazionale: IEC 60502, IEC 60228
Cina: GB/T 12706
Altre norme quali BS, DIN e ICEA su richiesta
Dati tecnici:
Tensione nominale: 6/10kV
Temperatura massima del conduttore: inferiore alla normale (90OC), emergenza (130OC) cortocircuito non superiore a 5 s (250°C).
Min. temperatura ambiente 0OC, dopo l'installazione e solo quando il cavo è in posizione fissa
Min. raggio di piegatura: 20 x cavo O.D per singolo nucleo
15 x cavo O.D per multi core
| Sezione trasversale del conduttore |
N. di fili/dia. del conduttore |
Spessore dell'isolamento |
Spessore della guaina interna |
Dia. di filo corazzato |
Spessore della guaina |
Circa. |
Approximativamente.
Peso
|
Max. D.C. Resistenza del conduttore (20 °C) |
Test di tensione AC |
Classificazione attuale |
| mm2 |
pc/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
KV/5min |
In aria (A) |
Nel suolo ((A) |
| 3 × 50 |
10/2.52 |
8 |
1.8 |
3.15 |
3.5 |
80.0 |
9376 |
0.387 |
63 |
175 |
180 |
| 3 × 70 |
Quattordici e mezzo.52 |
8 |
1.8 |
3.15 |
3.6 |
84.0 |
10426 |
0.268 |
63 |
220 |
220 |
| 3 × 95 |
19/2.52 |
8 |
1.8 |
3.15 |
3.7 |
87.0 |
11475 |
0.193 |
63 |
255 |
265 |
| 3 × 120 |
24 ore su 24.52 |
8 |
1.8 |
3.15 |
3.8 |
90.0 |
12598 |
0.153 |
63 |
290 |
300 |
| 3 × 150 |
30/2.52 |
8 |
1.8 |
3.15 |
3.9 |
93.0 |
13855 |
0.124 |
63 |
330 |
340 |
| 3 × 185 |
37/2.52 |
8 |
1.8 |
3.15 |
4.0 |
96.0 |
15233 |
0.0991 |
63 |
435 |
380 |
| 3 × 240 |
48/2.52 |
8 |
2.0 |
3.15 |
4.2 |
102.0 |
17481 |
0.0754 |
63 |
495 |
435 |
| 3 × 300 |
- 61 e mezzo.52 |
8 |
2.0 |
3.15 |
4.4 |
107.0 |
19731 |
0.0601 |
63 |
565 |
485 |
| 3 × 400 |
- 61 e mezzo.97 |
8 |
2.0 |
3.15 |
4.6 |
114.0 |
23422 |
0.0470 |
63 |
640 |
520
|
