6/10kv Tricore Xlpe Isolato Nastro d'acciaio armatura Potenza ZR-PVC Cavo di alimentazione
Edilizia

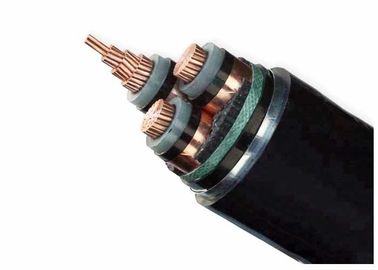

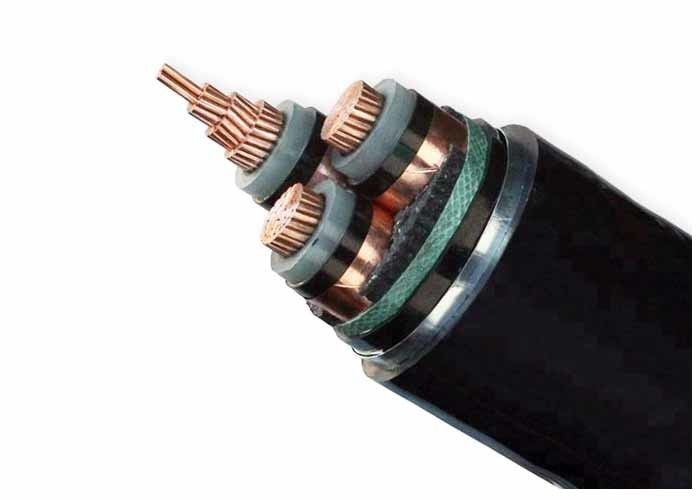

Cable elettrico corazzato CU/XLPE/STA/PVC
- Corpo di rame nudo e rotondo con fiocco secondo la norma IEC 60228
- Semiconduttore interno
- Isolamento XLPE
- Strato semiconduttore esterno
- Nastro semiconduttore
- Vettura di nastro di rame.
- Riempitore.
- Involucro interno in PVC
- Armature a nastro di acciaio galvanizzato (STA)
- Involucro esterno in PVC (FR-PVC)
Nome in codice:
YJ: Isolamento XLPE
V: involucro in PVC
32:Armature di filo d'acciaio
22:Armature a nastro d'acciaio
72: corazzatura in filo di alluminio
62: Ceramica a nastro in acciaio inossidabile
ZR: resistente alle fiamme
Applicazione
Utilizzato per linee di trasmissione e distribuzione di energia con tensione nominale pari o inferiore a 35 kV.
Cavo elettrico ad alta e media tensione per applicazioni statiche a terra, all'interno e all'esterno di strutture, all'aperto, nei canali di cavi, in acqua,in condizioni in cui i cavi non sono esposti a forti sollecitazioni meccaniche e tensioni di trazione.
| MV ((18v/30kv) Cavo di alimentazione |
| Modello e descrizione Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
Numero del nucleo |
Area della sezione trasversale del conduttore ((mm2) |
| Isolamento xlpe |
1 nucleo 3 nucleo |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mmq |
| Cu core |
| YJV, N2XSY;cavo di alimentazione avvolto in PVC |
| YJV22; nastro blindato in acciaio, cavo di alimentazione avvolto in PVC |
| YJV32, YJV42; filo di acciaio blindato, cavo di alimentazione avvolto in PVC |
| Al Core |
| YJLV, NA2XSY; cavo di alimentazione avvolto in PVC |
| YJLV22; nastro blindato in acciaio, cavo di alimentazione avvolto in PVC |
| YJLV32, YJLV42; filo di acciaio blindato, cavo di alimentazione avvolto in PVC |
Norme
Internazionale: IEC 60502, IEC 60228
Cina: GB/T 12706
Altre norme quali BS, DIN e ICEA su richiesta
Dati tecnici:
Temperatura massima del conduttore: inferiore alla normale (90OC), emergenza (130OC) cortocircuito non superiore a 5 s (250°C).
Min. temperatura ambiente 0OC, dopo l'installazione e solo quando il cavo è in posizione fissa
Min. raggio di piegatura: 15 x cavo O.D per singolo nucleo
12 x cavo O.D per multi core
| Tensione di prova |
6 / 10 kV |
[kV] |
21 / 5 minuti. |
| |
12 / 20 kV |
[kV] |
42 minuti e mezzo. |
| |
18 / 30 kV |
[kV] |
63 minuti e mezzo. |
| Intervallo di temperatura |
in movimento |
|
-5°C a +70°C |
| |
fisso |
|
-20°C a +70°C |
| Temperatura di funzionamento |
cortocircuito |
°C |
250 |
| Tempo di cortocircuito |
- Max. - Cosa? |
[sec] |
5 |
| Raggio di piegatura |
Min. |
x diametro |
15 |
| Infiammabilità |
standard |
|
EN 60332-1-2 |
| Sezione trasversale del conduttore |
N. di fili/dia. del conduttore |
Spessore dell'isolamento |
Spessore della guaina interna |
Dia. di filo corazzato |
Spessore della guaina |
Circa. |
Approximativamente.
Peso
|
Max. D.C. Resistenza del conduttore (20 °C) |
Test di tensione AC |
Classificazione attuale |
| mm2 |
pc/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
KV/5min |
In aria (A) |
Nel suolo ((A) |
| 3 × 50 |
10/2.52 |
8 |
1.8 |
3.15 |
3.5 |
80.0 |
9376 |
0.387 |
63 |
175 |
180 |
| 3 × 70 |
Quattordici e mezzo.52 |
8 |
1.8 |
3.15 |
3.6 |
84.0 |
10426 |
0.268 |
63 |
220 |
220 |
| 3 × 95 |
19/2.52 |
8 |
1.8 |
3.15 |
3.7 |
87.0 |
11475 |
0.193 |
63 |
255 |
265 |
| 3 × 120 |
24 ore su 24.52 |
8 |
1.8 |
3.15 |
3.8 |
90.0 |
12598 |
0.153 |
63 |
290 |
300 |
| 3 × 150 |
30/2.52 |
8 |
1.8 |
3.15 |
3.9 |
93.0 |
13855 |
0.124 |
63 |
330 |
340 |
| 3 × 185 |
37/2.52 |
8 |
1.8 |
3.15 |
4.0 |
96.0 |
15233 |
0.0991 |
63 |
435 |
380 |
| 3 × 240 |
48/2.52 |
8 |
2.0 |
3.15 |
4.2 |
102.0 |
17481 |
0.0754 |
63 |
495 |
435 |
| 3 × 300 |
- 61 e mezzo.52 |
8 |
2.0 |
3.15 |
4.4 |
107.0 |
19731 |
0.0601 |
63 |
565 |
485 |
| 3 × 400 |
- 61 e mezzo.97 |
8 |
2.0 |
3.15 |
4.6 |
114.0 |
23422 |
0.0470 |
63 |
640 |
520
|
