Cavo di alimentazione elettrica isolato XLPE da 3,6 kV/6 kV IEC60502-2 STA MV
Applicazione
Applicare su alberi, acqua e terreno, in grado di sopportare una pressione positiva maggiore. Il cavo di alimentazione isolato XLPE Media Voltaggio viene utilizzato per trasmettere e distribuire energia nel sistema di trasmissione e distribuzione di energia di 35 kV o inferiore. Viene generalmente applicato ai settori dell'energia, dell'edilizia, delle miniere, della metallurgia, dell'industria petrolchimica e delle comunicazioni in sostituzione completa del cavo elettrico isolato in carta immersa nell'olio.
Proprietà
Questo prodotto è applicabile alla linea di trasmissione e distribuzione di potenza con tensione nominale CA (U0/U) del sistema 3,6/6 kV-26/36 kV. Viene instradato nell'aria (struttura del ponte di cavi, supporto della parete interna e vassoio) e nel terreno (interrato direttamente, trincea di cavi, tubo ecc.) rispettivamente in base alla differenza della struttura dello strato di protezione.
1. La temperatura operativa massima consentita del conduttore per il funzionamento a lungo termine è di 90 gradi.
2.In cortocircuito (il lungo termine massimo non supera i 5 secondi). La temperatura più alta per il conduttore non è superiore a 250 gradi.
3.Il cavo viene posato senza limite di caduta orizzontale. La temperatura ambiente non deve essere inferiore a 0 durante la posa. Altrimenti dovrebbe essere preriscaldato.
4. Prestazioni elettriche eccellenti, resistenza alla corrosione chimica.
5. Possono sopportare la trazione consigliabile una volta posati. Possono sopportare la trazione dall'esterno. Lasciati a basso contenuto di fumo senza alogeni dopo la combustione. Ritardano la combustione del cavo.

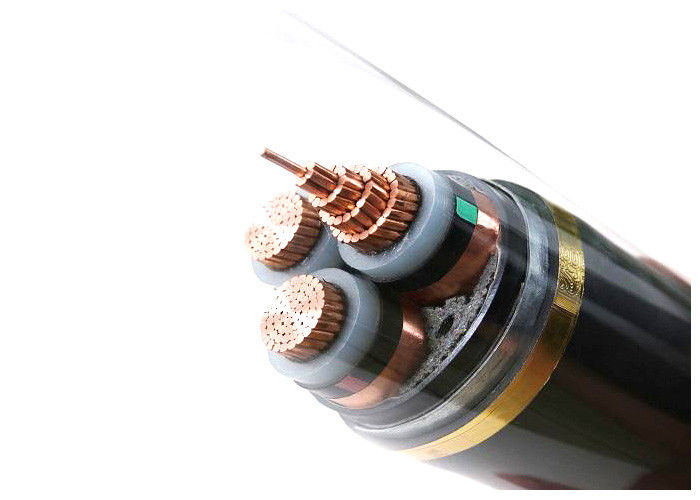

Costruzione
| Conduttore |
Conduttore in rame intrecciato compatto, Classe 2 secondo IEC 60228 |
| Conduttore circolare solido in rame, Classe 1 secondo IEC 60228 |
| Conduttore flessibile in rame intrecciato, Classe 5 secondo IEC 60228 |
| Schermo del conduttore |
Semiconduttore |
| Isolamento |
XLPE (polietilene reticolato) |
| Schermo isolante |
Semiconduttore |
| Scudo metallico |
Schermatura con nastro di rame o schermatura con filo di rame e nastro di rame |
| Riempitivo |
Striscia riempitiva |
| Nastro da imballaggio |
Nastro avvolgente in tessuto non tessuto o nastro avvolgente lsoh |
| Rivestimento interno |
PVC estruso o LSOH |
| Armatura |
Armatura in nastro d'acciaio |
| Guaina generale |
PVC, PVC FR, PE o LSOH |
Specifiche
| Cavo di alimentazione MV (da 6 a 35 kv). |
| Modello e Descrizione Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV |
N. di core |
Area della sezione trasversale del conduttore (mm2) |
| isolamento xlpe |
1 nucleo 3 nuclei |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mmq |
| Nucleo di Cu |
Al Core |
| YJV, N2XSY; Cavo di alimentazione rivestito in PVC |
YJLV, NA2XSY; Cavo di alimentazione rivestito in PVC |
| YJV22; cavo di alimentazione rivestito in PVC con nastro di acciaio armato |
YJLV22; cavo di alimentazione rivestito in PVC con nastro di acciaio armato |
| YJV32, YJV42; cavo di alimentazione armato con guaina in PVC e filo di acciaio |
YJLV32, YJLV42; cavo di alimentazione armato con guaina in PVC e filo di acciaio |
| isolamento in pvc |
| Cu Nucleo |
Al Core |
| VV(VY);Cavo di alimentazione rivestito in PVC(PE). |
VLV(VLY);Cavo di alimentazione rivestito in PVC(PE). |
| VV22 (VV23); cavo di alimentazione con guaina in acciaio armato e guaina in PVC (PE). |
VLV22 (VLV23); nastro di acciaio armato, cavo di alimentazione rivestito in PVC (PE) |
| VV32 (VV33), VV42 (VV43); cavo di alimentazione armato con guaina in filo di acciaio e PVC (PE) |
VLV32 (VLV33), VLV42 (VLV43); cavo di alimentazione armato con guaina in filo di acciaio e PVC (PE) |
Dati tecnici
| Provare la tensione |
6/10kV |
[kV] |
21 / 5 minuti. |
| |
12/20kV |
[kV] |
42 / 5 minuti. |
| |
18/30kV |
[kV] |
63/5 minuti. |
| Intervallo di temperatura |
in movimento |
|
Da -20°C a +90°C |
| |
fisso |
|
Da -20°C a +90°C |
| Temperatura operativa |
cortocircuito |
°C |
250 |
| Tempo di cortocircuito |
massimo |
[secondo] |
5 |
| Raggio di curvatura |
min. |
x diametro |
15 |
| Infiammabilità |
standard |
|
EN50265-2-1 |
| Nominativo Sezione trasversale del conduttore |
N. fili/diametro Del conduttore |
Spessore dell'isolamento |
Spessore della guaina interna |
Spessore del nastro d'acciaio |
Spessore della guaina |
ca. OD |
ca. Peso |
Massimo. Resistenza CC del conduttore (20 ℃) |
Test della tensione CA |
Valutazione attuale |
| mm2 |
pz/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω/km |
kV/5min |
Nell'aria (A) |
Nel suolo(A) |
| 3×35 |
7/2.52 |
5.5 |
1.8 |
2×0,5 |
2.9 |
58.0 |
4840 |
0,524 |
42 |
140 |
155 |
| 3×50 |
10/2.52 |
5.5 |
1.8 |
2×0,5 |
3.0 |
61.0 |
5463 |
0,387 |
42 |
165 |
180 |
| 3×70 |
14/2.52 |
5.5 |
2.0 |
2×0,5 |
3.1 |
65.0 |
6446 |
0,268 |
42 |
210 |
220 |
| 3×95 |
19/2.52 |
5.5 |
2.0 |
2×0,5 |
3.2 |
68.0 |
7457 |
0,193 |
42 |
255 |
265 |
| 3×120 |
24/2.52 |
5.5 |
2.0 |
2×0,5 |
3.3 |
71.0 |
8459 |
0,153 |
42 |
290 |
300 |
| 3×150 |
30/2.52 |
5.5 |
2.2 |
2×0,5 |
3.4 |
75,0 |
10555 |
0,124 |
42 |
330 |
340 |
| 3×185 |
37/2.52 |
5.5 |
2.2 |
2×0,5 |
3.5 |
78.0 |
11925 |
0,0991 |
42 |
375 |
380 |
| 3×240 |
48/2.52 |
5.5 |
2.2 |
2×0,8 |
3.7 |
83.0 |
13959 |
0,0754 |
42 |
435 |
435 |
| 3×300 |
61/2.52 |
5.5 |
2.2 |
2×0,8 |
3.9 |
88.0 |
16314 |
0,0601 |
42 |
495 |
485 |
| 3×400 |
61/2.97 |
5.5 |
2.3 |
2×0,8 |
4.1 |
95,0 |
19032 |
0,047 |
42 |
565 |
520 |
Caratteristiche del prodotto:
- Eccellenti proprietà elettriche e fisiche: perdita di trasmissione di elettricità molto inferiore, risparmio energetico.
- Capacità di trasportare grandi correnti - Temperatura operativa più elevata.
- Maggiore resistenza e stabilità - Anti deformazione termica, crepe da stress e invecchiamento termico.
- Facilità di installazione: nessuna limitazione di layout della linea e limitazioni di topografia o altezza.
- Esente da manutenzione: lunga durata fino a 60 anni.
