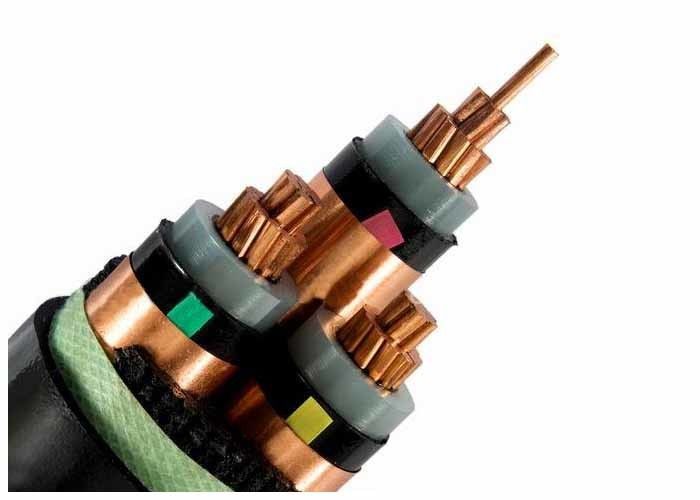

N2XSRY 12/20KV3 x300SQMM CU/XLPE/CTS/PVC XLPE Cavo di alimentazione isolato Alta tensione
Applicazioni: Il cavo isolante XLPE è utilizzato come linea di distribuzione e trasmissione di energia a tensione nominale
12/20 kV
Edilizia:
| Conduttore |
Conduttore di rame secondo la norma IEC 60228, classe 2 |
| Conduttore circolare o a forma di cerchio |
| Isolamento |
XLPE (cross-linked polyethylene) a 90°C, molti colori opzionali |
| Disegno metallico facoltativo |
Fabbricazione a partire da materie plastiche |
| Capota |
PVC o FR-PVC di tipo ST2 a IEC 60502, nero o rosso o su misura |
Ordering Advice
Tensione nominale
Standard di applicazione: IEC/BS/UL/GB
Numero di nuclei
Dimensioni e costruzione del conduttore
Tipo di isolamento
Armatura o non. Se armatura, tipo e materiale dell'armatura
L'esigenza di una guaina
Lunghezza del cavo e requisiti di imballaggio
Altri requisiti
Dati tecnici:Tensione nominale 8,7/15 kV
Temperatura massima del conduttore: in condizioni normali (90°C), di emergenza (130°C) o di cortocircuito non più di 5 s (250°C).
Min. Temperatura ambiente 0 oC, dopo l'installazione e solo quando il cavo è in posizione fissa
Radius di piegatura minimo: 20 x O.D del cavo per singolo nucleo senza armatura
15 x cavo O.D. per multi core senza armatura
15 x cavo O.D. per singolo nucleo con armatura
12 x cavo O.D. per multi core con armatura
Norme:Internazionale: IEC 60502, IEC 60228, (IEC 60332-3 solo per il tipo FR)
Cina: GB/T 12706, (GB/T 18380-3 solo per il tipo FR)
Altre norme quali BS, DIN, VDE e ICEA su richiesta
Installazione
1La temperatura di installazione non deve superare i 20°C. Se la temperatura ambiente è inferiore a 0°C, il cavo deve essere precaldo.
2Il raggio di piegatura del cavo non deve essere inferiore a 8 volte.
Parametro tecnico:
| Sezione trasversale del conduttore |
N. di fili/dia. del conduttore |
Spessore dell'isolamento |
Spessore della guaina |
Circa. |
Peso approssimativo |
Max. D.C. Resistenza del conduttore (20 °C) |
Test di tensione AC |
Classificazione attuale |
| mm2 |
pc/mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
KV/5min |
In aria (A) |
Nel suolo ((A) |
| 1 × 25 |
7/2.14 |
4.5 |
1.8 |
23.0 |
598 |
0.727 |
30.5 |
140 |
150 |
| 1 × 35 |
7/2.52 |
4.5 |
1.8 |
24.0 |
680 |
0.524 |
30.5 |
175 |
180 |
| 1 × 50 |
10/2.52 |
4.5 |
1.9 |
25.0 |
804 |
0.387 |
30.5 |
205 |
215 |
| 1 × 70 |
Quattordici e mezzo.52 |
4.5 |
1.9 |
27.0 |
984 |
0.268 |
30.5 |
260 |
265 |
| 1 × 95 |
19/2.52 |
4.5 |
2 |
29.0 |
1201 |
0.193 |
30.5 |
315 |
315 |
| 1 × 120 |
24 ore su 24.52 |
4.5 |
2 |
30.0 |
1490 |
0.153 |
30.5 |
365 |
360 |
| 1 × 150 |
30/2.52 |
4.5 |
2.1 |
32.0 |
1765 |
0.124 |
30.5 |
415 |
405 |
| 1 × 185 |
37/2.52 |
4.5 |
2.1 |
34.0 |
2091 |
0.0991 |
30.5 |
475 |
455 |
| 1 × 240 |
48/2.52 |
4.5 |
2.2 |
36.0 |
3034 |
0.0754 |
30.5 |
565 |
530 |
| 1 × 300 |
- 61 e mezzo.52 |
4.5 |
2.4 |
39.0 |
3672 |
0.0601 |
30.5 |
645 |
595 |
| 1 × 400 |
- 61 e mezzo.97 |
4.5 |
2.4 |
42.0 |
4646 |
0.0470 |
30.5 |
750 |
680 |
| 1 × 500 |
61/3.23 |
4.5 |
2.5 |
45.0 |
5651 |
0.0366 |
30.5 |
865 |
765 |
| 1 × 630 |
61/3.50 |
4.5 |
2.5 |
50.0 |
7154 |
0.0283 |
30.5 |
990 |
860 |
| 1 × 800 |
91/3.20 |
4.5 |
2.7 |
55.0 |
8750 |
0.0221 |
30.5 |
1140 |
950 |
| 1 × 1000 |
91/3.75 |
4.5 |
2.9 |
59.0 |
10727 |
0.0176 |
30.5 |
1250 |
1040 |
| 3 × 25 |
7/2.14 |
4.5 |
2.4 |
46.0 |
2573 |
0.727 |
30.5 |
120 |
125 |
| 3 × 35 |
7/2.52 |
4.5 |
2.6 |
48.0 |
2985 |
0.524 |
30.5 |
145 |
155 |
| 3 × 50 |
10/2.52 |
4.5 |
2.7 |
51.0 |
3529 |
0.387 |
30.5 |
175 |
180 |
| 3 × 70 |
Quattordici e mezzo.52 |
4.5 |
2.8 |
55.0 |
4197 |
0.268 |
30.5 |
220 |
220 |
| 3 × 95 |
19/2.52 |
4.5 |
2.9 |
58.0 |
5230 |
0.193 |
30.5 |
265 |
265 |
| 3 × 120 |
24 ore su 24.52 |
4.5 |
3.0 |
61.0 |
6120 |
0.153 |
30.5 |
305 |
300 |
| 3 × 150 |
30/2.52 |
4.5 |
3.1 |
64.0 |
7207 |
0.124 |
30.5 |
350 |
340 |
| 3 × 185 |
37/2.52 |
4.5 |
3.2 |
68.0 |
8378 |
0.0991 |
30.5 |
395 |
380 |
| 3 × 240 |
48/2.52 |
4.5 |
3.4 |
73.0 |
10177 |
0.0754 |
30.5 |
470 |
435 |
| 3 × 300 |
- 61 e mezzo.52 |
4.5 |
3.5 |
77.0 |
12159 |
0.0601 |
30.5 |
535 |
485 |
| 3 × 400 |
- 61 e mezzo.97 |
4.5 |
3.8 |
86.0 |
15641 |
0.0470 |
30.5 |
610 |
520 |
Imballaggio e trasporto:Siamo in grado di soddisfare i più severi orari di consegna in base all'ordine di acquisto.Il rispetto della scadenza è sempre la massima priorità, in quanto qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo è fornito in bobine di legno, scatole ondulate e bobine.La marcatura richiesta deve essere stampata con un materiale resistente alle intemperie sul lato esterno del tamburo in base alle esigenze del cliente..
