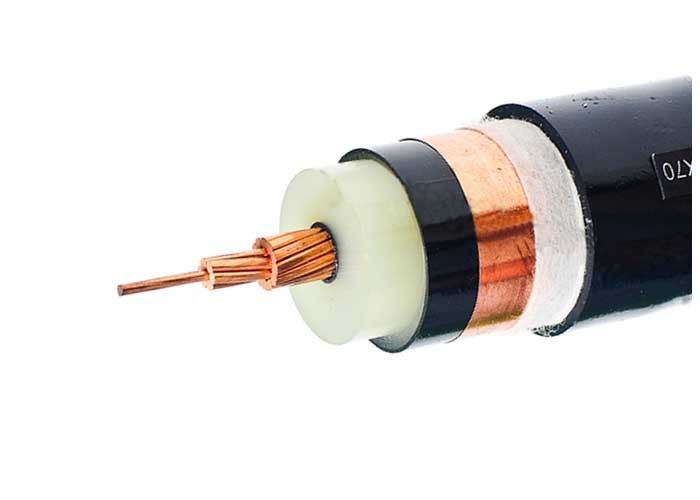

Cable di alimentazione isolante XLPE ad alta tensione da 50 a 400 mmq
Descrizione:
26/35kv XLPE Cavo di alimentazione elettrica isolato
CU/XLPE/PVC, IEC 60502-2
IBS 6622, VDE 0276, IEC 60228, GB/T 12706.2-2008.
CE, CCC, KEMA, ISO
Costruzioni:
Conduttore: conduttore di rame a filo compatto, Cl.2 secondo la IEC 60228
Isolamento: XLPE ((polietilene incrociato) a 90 °C
Involucro: PVC di tipo ST2 a IEC 60502, nero
Nota:Colore dell'isolamento secondo gli standard o le esigenze del cliente
Applicazioni:
Per la posa all'interno e all'esterno. in grado di sopportare una certa trazione durante l'installazione, ma non forze meccaniche esterne.
Norme:
Internazionale: IEC 60502, IEC 60228, IBS 6622, VDE 0276
Cina: GB/T 12706.2-2008
Altre norme quali BS, DIN e ICEA su richiesta
Dati tecnici:
tensione nominale: 26/35kV
Temperatura massima del conduttore: normale (90°C), cortocircuito non superiore a 5 s (160°C quando l'area di sezione
inferiore a 300 mm2, 140°C quando la superficie di sezione è superiore a 300 mm2)
Temperatura ambiente minima.:il cavo deve essere preriscaldato se la temperatura ambiente è inferiore a 0°C
Min. raggio di piegatura: cavo a singolo nucleo 20 ((d+D) ± 5%
Cavo multicore 15 ((d+D) ± 5%
Certificati:
CE, RoHS, CCC, KEMA e molti altri su richiesta
Le specifiche tecniche:
| Sezione trasversale del conduttore |
N. di fili/dia. del conduttore |
Spessore dell'isolamento |
Spessore della guaina |
Circa. |
Peso approssimativo |
Max. D.C. Resistenza del conduttore (20 °C) |
Test di tensione AC |
Classificazione attuale |
| mm2 |
pc/mm |
mm |
mm |
mm |
kg/km |
Ω /km |
KV/5min |
In aria (A) |
Nel suolo ((A) |
| 1 × 50 |
10/2.52 |
10.5 |
2.2 |
39.0 |
1758 |
0.387 |
3.5 |
220 |
215 |
| 1 × 70 |
Quattordici e mezzo.52 |
10.5 |
2.4 |
41.0 |
2038 |
0.268 |
3.5 |
270 |
265 |
| 1 × 95 |
19/2.52 |
10.5 |
2.4 |
42.0 |
2355 |
0.193 |
3.5 |
330 |
315 |
| 1 × 120 |
24 ore su 24.52 |
10.5 |
2.4 |
44.0 |
2666 |
0.153 |
3.5 |
375 |
360 |
| 1 × 150 |
30/2.52 |
10.5 |
2.5 |
45.0 |
3031 |
0.124 |
3.5 |
425 |
400 |
| 1 × 185 |
37/2.52 |
10.5 |
2.5 |
47.0 |
3427 |
0.0991 |
3.5 |
485 |
455 |
| 1 × 240 |
48/2.52 |
10.5 |
2.6 |
49.0 |
4070 |
0.0754 |
3.5 |
560 |
525 |
| 1 × 300 |
- 61 e mezzo.52 |
10.5 |
2.7 |
51.0 |
4748 |
0.0601 |
3.5 |
650 |
595 |
| 1 × 400 |
- 61 e mezzo.97 |
10.5 |
2.8 |
55.0 |
5801 |
0.0470 |
3.5 |
760 |
680 |
| 1 × 500 |
61/3.23 |
10.5 |
2.9 |
58.0 |
6623 |
0.0366 |
3.5 |
875 |
775 |
| 1 × 630 |
61/3.50 |
10.5 |
3 |
62.0 |
5211 |
0.0283 |
3.5 |
1000 |
875 |
| 1 × 800 |
91/3.20 |
10.5 |
3.1 |
68.0 |
10014 |
0.0221 |
3.5 |
1130 |
970 |
| 1 × 1000 |
91/3.75 |
10.5 |
3.3 |
72.0 |
12078 |
0.0176 |
3.5 |
1250 |
1060 |
| 3 × 50 |
10/2.52 |
10.5 |
3.7 |
81.0 |
6728 |
0.387 |
3.5 |
185 |
200 |
| 3 × 70 |
Quattordici e mezzo.52 |
10.5 |
3.8 |
84.0 |
7581 |
0.268 |
3.5 |
230 |
250 |
| 3 × 95 |
19/2.52 |
10.5 |
3.9 |
88.0 |
8630 |
0.193 |
3.5 |
280 |
300 |
| 3 × 120 |
24 ore su 24.52 |
10.5 |
4.0 |
91.0 |
9688 |
0.153 |
3.5 |
310 |
330 |
| 3 × 150 |
30/2.52 |
10.5 |
4.1 |
95.0 |
11017 |
0.124 |
3.5 |
360 |
380 |
| 3 × 185 |
37/2.52 |
10.5 |
4.2 |
98.0 |
12390 |
0.0991 |
3.5 |
400 |
425 |
| 3 × 240 |
48/2.52 |
10.5 |
4.4 |
103.0 |
14427 |
0.0754 |
3.5 |
470 |
490 |
| 3 × 300 |
- 61 e mezzo.52 |
10.5 |
4.5 |
108.0 |
15940 |
0.0601 |
3.5 |
540 |
555 |
| 3 × 400 |
- 61 e mezzo.97 |
10.5 |
4.8 |
116.0 |
19346 |
0.0470 |
3.5 |
610 |
625 |
