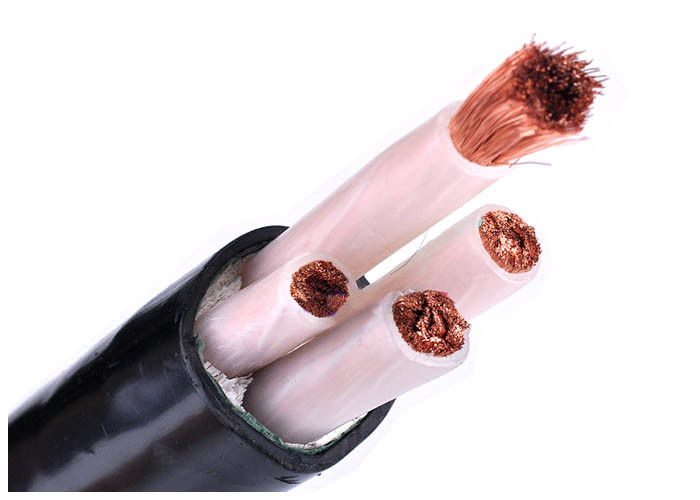

Basso Voltaggio IEC60228 Classe 5 Conductor di rame XLPE Isolamento PVC Guarnizione Flessibile Cavo di alimentazione
Edilizia
Conduttore: conduttore flessibile annelato (classe 5) secondo IEC 60228
Isolamento: XLPE a 90°C
Disegno metallico opzionale: nastro di rame o filo di rame a treccia opzionale
Armatura opzionale: : filo di alluminio o nastro in acciaio inossidabile per cavi a singolo nucleo, filo di acciaio o acciaio
nastri per cavi multicore
Involucro: PVC o FR-PVC di tipo ST2 a IEC 60502, nero o rosso o su misura
| Tipo |
Descrizione |
Tensione nominale |
Numero di nuclei |
Sezione nominale ((mm2) |
Applicazioni |
| YJV YJLV |
Conduttore in Cu o in Al,isolato in XLPE.Cable elettrico avvolto in PVC |
0.6/1KV |
1,2,3,4 |
1.5 a 400 |
Per la posa all'interno e all'esterno.Il cavo di alimentazione isolato LV XLPE è utilizzato nel sistema di trasmissione e distribuzione a tensione nominale U ((Um) ≤ 10KV.Il cavo di alimentazione isolato HV XLPE si riferisce alla trasmissione del cavo di alimentazione tra 10KV-35KV, è spesso applicato alla strada principale di trasmissione di potenza, in grado di sopportare una certa trazione durante l'installazione, ma non forze meccaniche esterne. |
| 3+1 |
3 × 4 + 1 × 2,5 a 3 × 400 + 1 × 185 |
| 6/6kV |
1,3 |
Da 25 a 500 |
| 8.7/10kV 8.7/15kV 12/20kV |
1 |
Da 25 a 500 |
| 3 |
Da 25 a 300 |
| 21/35kv |
1 |
Da 50 a 500 |
| |
|
|
|
|
|
Applicazioni:
Utilizzati all'esterno come cavi per l'energia e l'illuminazione, nei condotti dei cavi, sotto terra, sotto normale
e acqua salata se appositamente preparata.
Norme:
Internazionale: IEC 60502, IEC 60228, (IEC 60332-3 solo per il tipo FR)
Cina: GB/T 12706, (GB/T 18380-3 solo per il tipo FR)
Altre norme quali BS, DIN e ICEA su richiesta
Dati tecnici:
Tensione nominale: 0,6/1kV bassa tensione
Temperatura massima del conduttore: sotto normale (90 °C), emergenza (160 °C) o cortocircuito no
condizioni superiori a 5 s (250°C).
Min. Temperatura ambiente 0 oC, dopo l'installazione e solo quando il cavo è in posizione fissa
Radius di piegatura minimo: 20 x O.D del cavo per singolo nucleo senza armatura
15 x cavo O.D. per multi core senza armatura
15 x cavo O.D. per singolo nucleo con armatura
12 x cavo O.D. per multi core con armatura
Certificati
ISO, CE, KEMA, IEC, RoHS, CCC, P3C e altri su richiesta
Ordering Advice
Tensione nominale
Norma di applicazione:CEI/BS/UL/GB
Numero di nuclei
Dimensioni e costruzione del conduttore
Tipo di isolamento
Armatura o non. Se armatura, tipo e materiale dell'armatura
L'esigenza di una guaina
Lunghezza del cavo e requisiti di imballaggio
Altri requisiti
Imballaggio e spedizione
Siamo in grado di soddisfare i più severi orari di consegna in base all'ordine di acquisto.
Il rispetto della scadenza è sempre la priorità assoluta, in quanto qualsiasi ritardo nella consegna del cavo può contribuire
- il ritardo complessivo del progetto e il superamento dei costi.
Il cavo è fornito in bobine di legno, scatole ondulate e bobine.
nastro adesivo e tappi di tenuta non igroscopici per proteggere le estremità del cavo dall'umidità.
La marcatura richiesta deve essere stampata con un materiale resistente alle intemperie sul lato esterno del tamburo.
secondo le esigenze del cliente.
