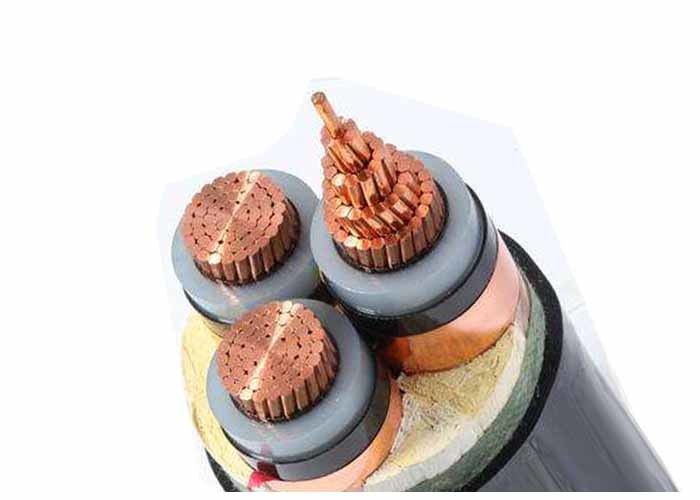

3C 240sqmm 33kV XLPE Cavo di alimentazione isolato 240mm2 Cavo di rame a media tensione IEC60502-2
Edilizia
Conduttore: conduttore di rame a filo compatto, Cl.2 secondo la IEC 60228
Disegno conduttore: semiconduttore
Isolamento: XLPE (polietilene incrociato) a 90 oC
Disegno isolante: semiconduttore
Schermo: Nastro di rame
Involucro: PVC o FR-PVC di tipo ST2 a IEC 60502, nero
Applicazioni
Per la posa all'interno e all'esterno. in grado di sopportare una certa trazione durante l'installazione, ma non forze meccaniche esterne.
Norme
Internazionale: IEC 60502, IEC 60228, (IEC 60332-3 solo per ZR-YJV)
Cina: GB/T 12706, (GB/T 18380-3 solo per ZR-YJV)
Altre norme quali BS, DIN e ICEA su richiesta
Dati tecnici
Tensione nominale:33kV
Temperatura massima del conduttore: in condizioni normali (90 oC), di emergenza (130 oC) o di cortocircuito non più di 5 s (250°C).
Min. Temperatura ambiente 0 oC, dopo l'installazione e solo quando il cavo è in posizione fissa
Min. raggio di piegatura: 20 x cavo O.D per singolo nucleo
15 x cavo O.D per multi core
Specificità
| Sezione trasversale del conduttore |
N. di fili/dia. del conduttore |
Spessore dell'isolamento |
Spessore della guaina |
Circa. |
Approximativamente. |
Max. D.C. Resistenza del conduttore (20 °C) |
Test di tensione AC |
Classificazione attuale |
| Peso |
| mm2 |
pc/mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
KV/5min |
In aria (A) |
Nel suolo ((A) |
| 1 × 50 |
10/2.52 |
8 |
2 |
33 |
1560 |
0.387 |
63 |
210 |
215 |
| 1 × 70 |
Quattordici e mezzo.52 |
8 |
2.1 |
35 |
1840 |
0.268 |
63 |
260 |
265 |
| 1 × 95 |
19/2.52 |
8 |
2.1 |
36 |
2140 |
0.193 |
63 |
320 |
315 |
| 1 × 120 |
24 ore su 24.52 |
8 |
2.2 |
38 |
2450 |
0.153 |
63 |
370 |
360 |
| 1 × 150 |
30/2.52 |
8 |
2.2 |
39 |
2790 |
0.124 |
63 |
420 |
405 |
| 1 × 185 |
37/2.52 |
8 |
2.3 |
41 |
3200 |
0.0991 |
63 |
480 |
455 |
| 1 × 240 |
48/2.52 |
8 |
2.3 |
43 |
3800 |
0.0754 |
63 |
565 |
530 |
| 1 × 300 |
- 61 e mezzo.52 |
8 |
2.4 |
45 |
4460 |
0.0601 |
63 |
650 |
595 |
| 1 × 400 |
- 61 e mezzo.97 |
8 |
2.5 |
49 |
5530 |
0.047 |
63 |
755 |
680 |
| 1 × 500 |
61/3.23 |
8 |
2.6 |
53 |
6160 |
0.0366 |
63 |
865 |
765 |
| 1 × 630 |
61/3.50 |
8 |
2.7 |
56 |
8020 |
0.0283 |
63 |
1000 |
860 |
| 3 × 50 |
10/2.52 |
8 |
2.8 |
55 |
5290 |
0.387 |
63 |
175 |
180 |
| 3 × 70 |
Quattordici e mezzo.52 |
8 |
2.9 |
59 |
6240 |
0.268 |
63 |
220 |
220 |
| 3 × 95 |
19/2.52 |
8 |
3 |
62 |
7360 |
0.193 |
63 |
255 |
265 |
| 3 × 120 |
24 ore su 24.52 |
8 |
3.1 |
66 |
8350 |
0.153 |
63 |
290 |
300 |
| 3 × 150 |
30/2.52 |
8 |
3.2 |
69 |
9520 |
0.124 |
63 |
330 |
340 |
| 3 × 185 |
37/2.52 |
8 |
3.4 |
72 |
10830 |
0.0991 |
63 |
435 |
380 |
| 3 × 240 |
48/2.52 |
8 |
3.5 |
77 |
12810 |
0.0754 |
63 |
495 |
435 |
| 3 × 300 |
- 61 e mezzo.52 |
8 |
3.7 |
82 |
14920 |
0.0601 |
63 |
565 |
485 |
| 3 × 400 |
- 61 e mezzo.97 |
8 |
3.9 |
90 |
18110 |
0.047 |
63 |
640 |
520 |
