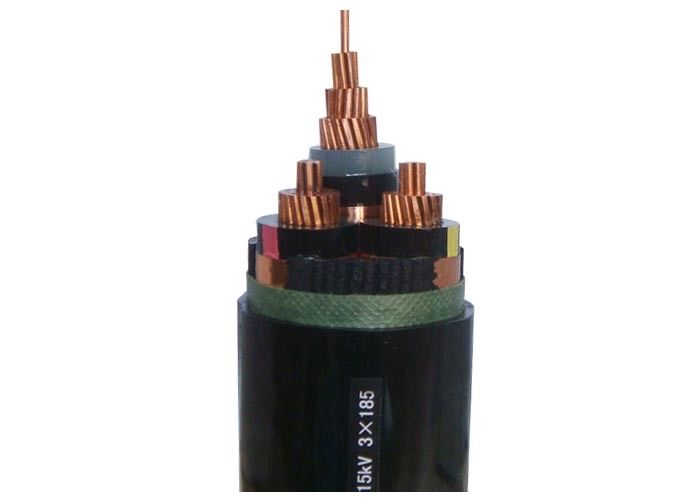

3 Core Medium Voltage Copper Tape Screen Pvc Xlpe Cable Insulated Power Cable
  • 3 Core Medium Voltage Copper Tape Screen Pvc Xlpe Cable Insulated Power Cable
  • 3 Core Medium Voltage Copper Tape Screen Pvc Xlpe Cable Insulated Power Cable
  • 3 Core Medium Voltage Copper Tape Screen Pvc Xlpe Cable Insulated Power Cable
  • 3 Core Medium Voltage Copper Tape Screen Pvc Xlpe Cable Insulated Power Cable
3 Core Medium Voltage Copper Tape Screen Pvc Xlpe Cable Insulated Power Cable

3 Core Medium Voltage Copper Tape Screen Pvc Xlpe Cable Insulated Power Cable

Luogo di origine La Cina
Marca QINGDAO YICABLE CABLE
Certificazione CE, RoHS, CCC, KEMA, BV
Dettagli del prodotto
Nome del prodotto:
Cavo elettrico di potenza con isolamento in XLPE
Area nominale del conduttore:
Da 35 mm2 a 500 mm2
Prova di tensione:
42 kV/5 min.
Standard:
IEC 60502-2, IEC 60228, BS 6622, VDE 0276
Applicazione:
Per posa interna o esterna con Tube
Tensione nominale:
12/20KV
Isolamento:
Isolamento in XLPE
Imballaggio del tamburo:
Tamburo di legno d'acciaio trattato con buona protezione/tamburo di legno intero o tamburo di me
Evidenziare:

xlpe electrical cable

,

cross linked polyethylene cable

Termini di pagamento e di spedizione
Quantità di ordine minimo
500m
Prezzo
Negoziabile
Imballaggi particolari
imballaggio di legno del tamburo del ferro (con protezione)/intero tamburo di legno/intero fusto met
Tempi di consegna
10 -15 giorni lavorativi dopo pagamento anticipato ricevuto
Termini di pagamento
T / T o LC
Capacità di alimentazione
100KM Al MESE
Descrizione del prodotto

Cavo di alimentazione isolato XLPE a tre conduttori con cavo di alimentazione a media tensione con schermo in nastro di rame





Descrizione:



Cavo di alimentazione elettrica isolato XLPE 12/20kv

CU/XLPE/PVC, IEC 60502-2

IBS 6622, VDE 0276, IEC 60228, GB/T 12706.2-2008.

CE, CCC, KEMA. ISO





Costruzioni:



Conduttore: conduttore in rame a trefolo compatto, Cl.2 secondo IEC 60228
Isolamento: XLPE (polietilene reticolato) valutato a 90 ℃
Guaina: PVC tipo ST2 secondo IEC 60502, nera







Nota:Colore dell'isolamento secondo gli standard o le esigenze del cliente





Applicazioni:



Per la posa in interni ed esterni. In grado di sopportare una certa trazione durante l'installazione, ma non forze meccaniche esterne. Non è consentita la posa di cavi unipolari in condotti magnetici.





Standard:



Internazionale: IEC 60502, IEC 60228,IBS 6622, VDE 0276

Cina: GB/T 12706.2-2008

Altri standard come BS, DIN e ICEA su richiesta

3 Core Medium Voltage Copper Tape Screen Pvc Xlpe Cable Insulated Power Cable 0





Dati tecnici:



Tensione nominale: 12/20kV

Massimo. Temp. conduttore: normale (90 ℃), cortocircuito non superiore a 5 s (160 ℃ quando l'area della sezione

inferiore a 300 mm2, 140℃ quando l'area della sezione è superiore a 300 mm2)

minimo Temp. ambiente: il cavo deve essere preriscaldato se la temperatura ambiente è inferiore a 0 ℃

minimo Raggio di curvatura: cavo unipolare 20(d+D)±5%

Cavo multipolare 15(d+D)±5%





Certificati:



CE, RoHS, CCC, KEMA e altri su richiesta





Specifiche tecniche:

Nominativo Sezione trasversale del conduttore Spessore dell'isolamento Spessore della guaina ca. OD ca. Peso Massimo. Resistenza CC del conduttore (20 ℃) Test della tensione CA Valutazione attuale
mm2 mm mm mm kg/km Ω/km kV/5min Nell'aria (A) Nel suolo(A)
1×50 5.5 2.0 29 846 0,641 42 215 255
1×70 5.5 2.0 30 959 0,443 42 265 280
1×95 5.5 2.0 32 1093 0,320 42 325 340
1×120 5.5 2.0 34 1236 0,253 42 370 385
1×150 5.5 2.0 35 1373 0,206 42 420 435
1×185 5.5 2.0 38 1573 0,164 42 485 495
1×240 5.5 2.5 40 1817 0,125 42 575 580
1×300 5.5 2.5 43 2084 0,100 42 660 660
1×400 5.5 2.5 45 2455 0,0778 42 775 765
1×500 5.5 2.5 48 2861 0,0605 42 890 885
1×630 5.5 2.6 49 3863 0,0469 42 1060 1010
1×800 5.5 2.8 57 3985 0,0367 42 1230 1160
1×1000 5.5 2.9 61 4718 0,0291 42 1410 1300
1×1200 5.5 3.1 65 5460 0,0247 42 1540 1410
3×35 5.5 3.0 57 2696 0,868 42 130 130
3×50 5.5 3.0 60 2973 0,641 42 160 155
3×70 5.5 3.0 63 3321 0,443 42 195 190
3×95 5.5 3.5 67 3825 0,320 42 240 225
3×120 5.5 3.5 71 4262 0,253 42 275 285
3×150 5.5 3.5 74 4846 0,206 42 310 325
3×185 5.5 3.5 78 5361 0,164 42 355 380
3×240 5.5 3.5 84 6263 0,125 42 420 430
3×300 5.5 4.0 89 7141 0,1000 42 475 490
3×400 5.5 4.1 96 8647 0,0778 42 555 485
