Cavo di alimentazione isolato XLPE in rame a quattro conduttori certificato KEMA a bassa tensione da 0,6/1 kV Cavo elettrico
Conduttore: conduttore in rame a trefolo compatto, Cl.2 secondo IEC 60228
Isolamento: XLPE (polietilene reticolato) valutato a 90 ℃
Guaina esterna: PVC
CODICE Designazione:
YJ: isolamento XLPE
V: Guaina in PVC
Applicazioni:
Adatto per l'utilizzo in linee di distribuzione elettrica con tensione nominale 0,6/1 KV. Sono cavi a bassa perdita dielettrica, utilizzati in ambienti interni, in cavidotti, interrati, in stazioni elettriche o di commutazione, distribuzioni locali di energia, impianti industriali, dove non esiste il rischio di danni meccanici.
Standard:
Internazionale: IEC 60502-1, IEC 60228
Cina: GB/T 12706.1-2008
Germania: VDE 0276
Gran Bretagna: BS 7889
Dati tecnici:
Tensione nominale: 0,6/1 kV
Temperatura massima del conduttore: sotto la norma (90 ℃), emergenza (130 ℃) o cortocircuito per non più di 5 s (250 ℃).
minimo Temp. ambiente 0 ℃, dopo l'installazione e solo quando il cavo è in una posizione fissa
minimo Raggio di curvatura: 12 x D
D: diametro esterno del cavo

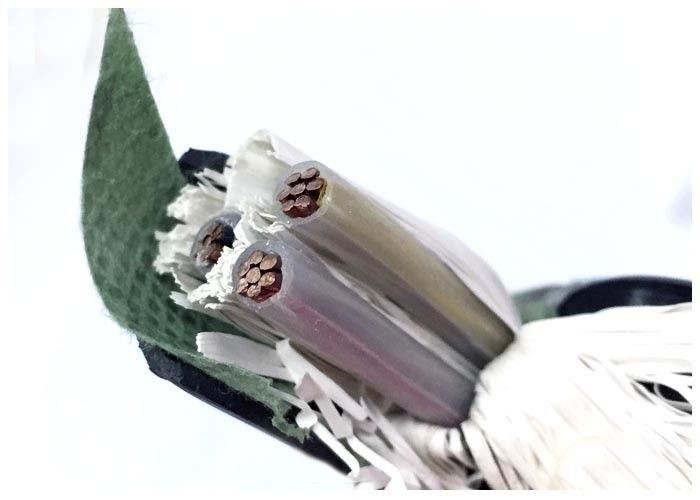

Costruzione:
1. Conduttore in rame solido o intrecciato
2. Isolamento XLPE
3. Riempitivo
4. Guaina esterna in PVC
Certificati:
CE, RoHS, CCC, KEMA e altri su richiesta
Specifiche tecniche
| Nominativo Sezione trasversale del conduttore |
Spessore dell'isolamento |
Spessore della guaina |
ca. OD |
ca.
Peso |
Massimo. Resistenza CC del conduttore (20 ℃) |
Test della tensione CA |
Valutazione attuale |
| mm |
(mm) |
(mm) |
(mm) |
kg/km |
Ω/km |
kV/5min |
Nell'aria (A) |
Nel suolo(A) |
| 4×4 |
0,7 |
1.8 |
13.0 |
253 |
4.61 |
3.5 |
34 |
45 |
| 4×6 |
0,7 |
1.8 |
14.0 |
337 |
3.08 |
3.5 |
43 |
57 |
| 4×10 |
0,7 |
1.8 |
17.0 |
501 |
1.83 |
3.5 |
60 |
77 |
| 4×16 |
0,7 |
1.8 |
20.0 |
778 |
1.15 |
3.5 |
83 |
105 |
| 4×25 |
0.9 |
1.8 |
23.0 |
1160 |
0,727 |
3.5 |
105 |
125 |
| 4×35 |
0.9 |
1.8 |
25 |
1554 |
0,524 |
3.5 |
125 |
155 |
| 4×50 |
1.0 |
1.8 |
23 |
2148 |
0,387 |
3.5 |
160 |
185 |
| 4×70 |
1.1 |
1.8 |
27 |
2928 |
0,268 |
3.5 |
200 |
225 |
| 4×95 |
1.1 |
1.9 |
31 |
3854 |
0,193 |
3.5 |
245 |
270 |
| 4×120 |
1.2 |
2.0 |
33 |
4925 |
0,153 |
3.5 |
285 |
310 |
| 4×150 |
1.4 |
2.2 |
38 |
6238 |
0,124 |
3.5 |
325 |
345 |
| 4×185 |
1.6 |
2.3 |
42 |
7562 |
0,0991 |
3.5 |
375 |
390 |
| 4×240 |
1.7 |
2.5 |
47 |
9836 |
0,0754 |
3.5 |
440 |
450 |
| 4×300 |
1.8 |
2.6 |
52 |
12550 |
0,0601 |
3.5 |
505 |
515 |
| 4×400 |
2.0 |
3.1 |
66 |
15929 |
0,0470 |
3.5 |
570 |
575 |
