| MOQ: | 500m |
| prezzo: | 0.19-10.99USD/m |
| standard packaging: | Tamburo d'acciaio del tamburo di legno |
| Delivery period: | 15 giorni |
| payment method: | L/C, D/A, D/P, T/T |
| Supply Capacity: | 1000KM Al MESE |

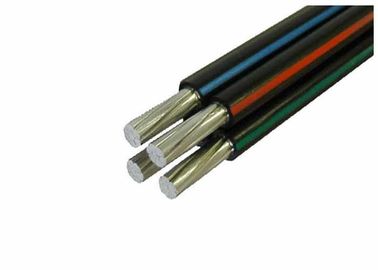

Il cavo impacchettato antenna, PE ha isolato i conduttori della lega di alluminio del cavo
Descrizione
I cavi impacchettati antenna progettati per le linee sopraelevate di distribuzione hanno un messaggero neutrale isolato fatto di AAAC, che il conduttore di alluminio isolato di fase elicoidale è avvolto sopra. I cavi sono valutati a 0.6/1 (1,2) chilovolt e si conformano a IEC60502.
Costruzione
fase di a) - il conduttore di fase sarà del conduttore di alluminio di stato H68 e della circolare compressa incagliati.
persona neutrale o messaggero di b) - il conduttore del messaggero o della persona neutrale sarà del conduttore della lega di alluminio e della circolare compressa incagliati.
La fase, i conduttori neutrali saranno espelsi con polietilene (PE) come isolamento.
Programma dei particolari tecnici
| Conduttore di fase | |||||||||||
| Sezione trasversale nominale | millimetro di ² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Numero dei centri | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Numero minimo dei cavi | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Spessore nominale dell'isolamento | millimetro | 1 | 1 | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Diametro del centro isolato | millimetro | 6,8 | 6,8 | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Resistenza massima di CC a 20℃ | ohm/km | 1,91 | 1,91 | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Valutazione corrente al vento tranquillo, ambientale | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||||
| Conduttore temperature=75℃ | |||||||||||
| Conduttore del messaggero | |||||||||||
| Sezione trasversale nominale | millimetro di ² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Numero minimo dei cavi | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Spessore nominale dell'isolamento | millimetro | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diametro del centro isolato | millimetro | 8,5 | 8,5 | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Resistenza massima di CC a 20℃ | ohm/km | 1,312 | 1,312 | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Calcolato rompendo carico | kN | 6,4 | 6,4 | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Cavo completato | |||||||||||
| Approssimativamente diametro esterno | millimetro | 15,3 | 19,0 | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Approssimativamente peso di cavo | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Lunghezza dell'imballaggio | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
1. ASTM, BS, NFC, IEC, norma di BACCANO
2. forte resistenza alla trazione (AAAC) che è migliore dell'acciaio;
3. tensione nominale: 0.6/1KV o 10 chilovolt
4. Usato per gli elettrodotti sopraelevati;
|
|
