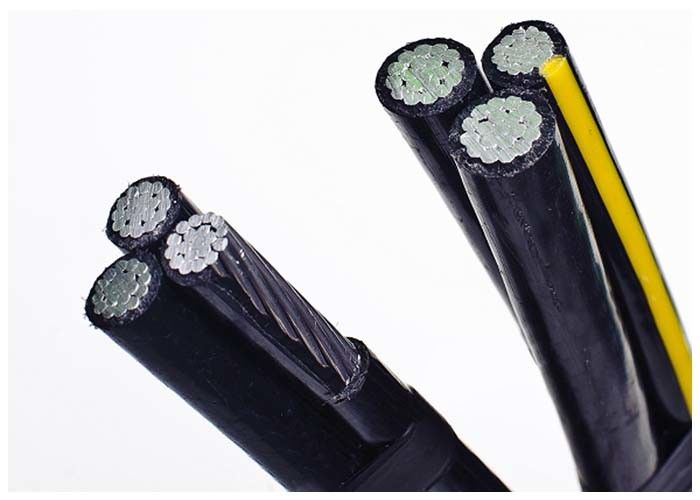

Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor
  • Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor
  • Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor
Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor

Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor

Luogo di origine La Cina
Marca QINGDAO YICABLE CABLE
Certificazione TS 11654 AER
Dettagli del prodotto
Conduttore di fase:
Alluminio
Isolamento:
PE o PVC
Tensione nominale:
0.6/1KV
Applicazione:
Linee di trasmissione di potenza aerea
Conduttore neutro:
Lega di alluminio
Cuori no.:
2,3,4,5,6
Evidenziare:

xlpe electrical cable

,

xlpe power cable

Termini di pagamento e di spedizione
Quantità di ordine minimo
500m
Prezzo
0.19-10.99USD/m
Imballaggi particolari
Tamburo d'acciaio del tamburo di legno
Tempi di consegna
15 giorni
Termini di pagamento
L/C,D/A,D/P,T/T
Descrizione del prodotto

Descrizione3 conduttori di fase + 1 conduttore messaggero + 1 conduttore di illuminazione stradale







I cavi aerei Bundled progettati per le linee di distribuzione aeree hanno un messaggero neutro isolato in AAAC, sul quale il conduttore di fase di alluminio isolato è avvolto a elica.I cavi sono classificati a 0.6/1(1.2) kV e conforme alla norma IEC60502.



Edilizia



  1. Conduttore:



a) Fase - Il conduttore di fase deve essere di conduttore in alluminio condizione H68 e con filamento circolare compattato.



b)Neutral or messenger - The Neutral or messenger conductor shall be of aluminium alloy conductor and compacted circular stranded c)Street Lighting- The street lighting conductors shall be of H68 condition aluminium conductor and compacted circular stranded- Non lo so.



  1. Isolamento:



I conduttori neutri di fase devono essere estrusi con polietilene (PE) come isolamento.



STANDARD TS 11654



AER



            Cavi isolati       Porter.   Cavo completato
    Numero di   Linea principale di distribuzione   Illuminazione stradale

    Croce del conduttore Numero Numero di diametro di Resistenza Corrente Numero Corrente diametro di Min. Tensile Resistenza Approximativamente. Approximato
    Sezione &Cross- filtro Fabbricazione a partire da fili   a 20°C Portare &Cross- Portare Neutrale/Mes Forza a 20°C Media peso
      sezione         Capacità a sezione Capacità a Senger filo Limite   Diametro
                30°C   30°C
    mm2 mm2 PCS mm   Ohm/km A mm2 A mm kN Ohm/km mm kg/km
  1x16+25 1x16 1 4.4 1.91 75 - - 5.9 7.4 1.380 15 140
1x25+35 1x25 7 5.9 1.20 100 - - 6.9 10.3 0.986 17 200
  1x35+50 1x35 7 6.9 0.868 125 - - 8.1 14.2 0.720 20 275
  3x16+25 3x16 7 4.4 1.91 70 - - 5.9 7.4 1.380 22 275
3x25+35 3x25 7 5.9 1.20 90 - - 6.9 10.3 0.986 26 400
3x35+50 3x35 7 6.9 0.868 115 - - 8.1 14.2 0.720 30 575

  3x50+70 3x50 7 8.1 0.641 140 - - 9.6 20.6 0.493 35 750
  3x70+95 3x70 7 9.6 0.443 180 - - 11.4 27.9 0.363 41 1050
    3x120+95 3x120 19 12.8 0.253 250 - - 11.4 27.9 0.363 47 1550
4x16+25 4x16 1 4.4 1.91 70 - - 5.9 7.4 1.380 24 375
    4x25+35 4x25 7 5.9 0.868 90 - - 6.9 10.3 0.986 28 550
  4x35+50 4x35 7 6.9 0.868 115 - - 8.1 14.2 0.720 32 750
    4x50+70 4x50 7 8.1 0.641 140 - - 9.6 20.6 0.493 38 1000
4x70+95 4x70 7 9.6 0.443 180 - - 11.4 27.9 0.363 45 1350

  1x16+25 - - - - - 1x16 75 5.9 7.4 1.380 14 140
  1x16+1x16+25 1x16 1 4.4 1.91 70 1x16 60 5.9 7.4 1.380 15 225

3x16+1x16+25 3x16 1 4.4 1.91 60 1x16 60 5.9 7.4 1.380 22 350
3x25+1x16+35 3x25 7 5.9 1.20 80 1x16 60 6.9 10.3 0.986 26 475
    3x35+1x16+35 3x35 7 6.9 0.868 95 1x16 60 8.1 14.2 0.720 30 625
  3x50+1x16+70 3x50 7 8.1 0.641 120 1x16 60 9.6 20.6 0.493 35 800
    3x70+1x16+95 3x70 7 9.6 0.443 150 1x16 60 11.4 27.9 0.363 41 1100
4x16+1x16+25 4x16 1 4.4 1.91 60 1x16 60 5.9 7.4 1.380 25 450
    4x25+1x16+35 4x25 7 5.9 1.20 80 1x16 60 6.9 10.3 0.986 30 610
  4x35+1x16+50 4x35 7 6.9 0.868 95 1x16 60 8.1 14.2 0.720 34 800
    4x50+1x16+70 4x50 7 8.1 0.641 120 1x16 60 9.6 20.6 0.493 40 1060
4x70+1x16+95 4x70 7 9.6 0.443 180 1x16 60 11.4 27.9 0.363 47 1420

Al / Xlpe ( Pe ) Insulated Aerial Bunched Aerial Power Cable Standard Ts 11654 Aertor




Al / Xlpe Insulated Aerial Bunched Aerial Power Cable AAC Conductor 1
