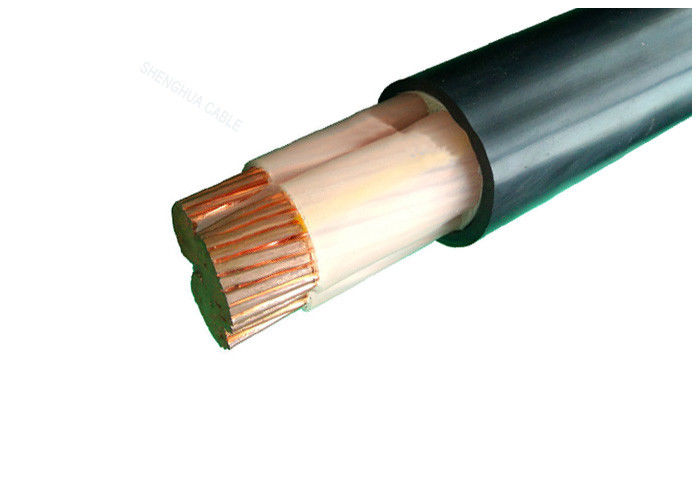

Il centro quattro con il certificato a forma di ventaglio del riempitore KEMA del polipropilene del cavo di rame del conduttore XLPE
Descrizione:
cavo isolato XLPE di 0.6/1kv Electric Power
CU/XLPE/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA. Iso. VDE
Costruzioni
Conduttore: Conduttore di rame incagliato compatto, Cl.2 secondo l'IEC 60228
Isolamento: XLPE (polietilene unito con legami atomici incrociati) valutato a ℃ 90
Guaina: Tipo st2del PVC - IEC 60502, nero
Applicazioni
Per la stenditura all'interno ed all'aperto. Capace sopportare determinata trazione durante l'installazione, ma le forze meccaniche non esterne. La stenditura del cavo unipolare in condotte magnetiche non è permessa.
Norme
Internazionale: IEC 60502, IEC 60228
La Cina: GB/T 12706.1-2008
Altre norme quali le BS, il BACCANO e ICEA su richiesta
Dati tecnici
Tensione nominale: 0.6/1kV
Max. Conductor Temp.: il normale (90℃), mette in cortocircuito non non più di 5 s (160℃ quando sezione-area sotto 300mm2, 140℃ quando sezione-area sopra 300mm2)
Min. Ambient Temp.: Il cavo sarà pre heated se la temperatura ambiente è sotto 0℃
Raggio di piegamento minimo: cavo unipolare 20 (d+D)±5%
Cavo multipolare 15 (d+D)±5%
Certificati
CE, RoHS, ccc, KEMA e più altri su richiesta
Consiglio d'ordinazione
Tensione nominale
Norma di applicazione: IEC/BS/UL/GB
Numero dei centri
Dimensione & costruzione del conduttore
Tipo di isolamento
Corazzato o unarmored. Se armatura, il tipo dell'armatura & materiale
Il requisito della guaina
Lunghezza del requisito dell'imballaggio & del cavo
L'altro requisito
Caratteristiche tecniche:
| Nom. Sezione trasversale del conduttore | No/diametro dei fili del conduttore | Spessore dell'isolamento | Spessore della guaina | Approssimativamente O.D. |
Approssimativamente . Peso |
Max. D.C Resistance del conduttore (℃ 20) | CA di tensione di prova | Valutazione corrente | |
| millimetro2 | pc/mm | millimetro | millimetro | Limite inferiore (millimetro) | kg/km | Ω /km | kV/5min | In aria (A) | Diriga in suolo (A) |
| 4 × 4 | 1/2.25 | 0,7 | 1,8 | 13,0 | 253 | 4,61 | 3,5 | 34 | 45 |
| 4 × 6 | 1/2.76 | 0,7 | 1,8 | 14,0 | 337 | 3,08 | 3,5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0,7 | 1,8 | 17,0 | 501 | 1,83 | 3,5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0,7 | 1,8 | 20,0 | 778 | 1,15 | 3,5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0,9 | 1,8 | 23,0 | 1160 | 0,727 | 3,5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0,9 | 1,8 | 25 | 1554 | 0,524 | 3,5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1,0 | 1,8 | 23 | 2148 | 0,387 | 3,5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1,1 | 1,8 | 27 | 2928 | 0,268 | 3,5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1,1 | 1,9 | 31 | 3854 | 0,193 | 3,5 | 245 | 270 |
| 4 × 120 | 24/2.52 | 1,2 | 2,0 | 33 | 4925 | 0,153 | 3,5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1,4 | 2,2 | 38 | 6238 | 0,124 | 3,5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1,6 | 2,3 | 42 | 7562 | 0,0991 | 3,5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1,7 | 2,5 | 47 | 9836 | 0,0754 | 3,5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1,8 | 2,6 | 52 | 12550 | 0,0601 | 3,5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2,0 | 3,1 | 66 | 15929 | 0,0470 | 3,5 | 570 | 575 |
Imballaggio e trasporto
Siamo capaci di riunione dei programmi di consegna più rigorosi secondo per ordine d'acquisto. Rispettare i tempi è sempre la massima priorità poichè tutto il ritardo nella consegna di cavo può contribuire al ritardo del progetto ed all'eccedenza di costo globali.
Il cavo è fornito in bobine di legno, in scatole ondulate ed in bobine. L'estremità di cavo è sigillata con il nastro adesivo di BOPP ed i cappucci di sigillamento non igroscopici per proteggere l'estremità di cavo da umidità. La marcatura richiesta sarà stampata con un materiale resistente alle intemperie sugli esterni del tamburo secondo il requisito del cliente.
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
