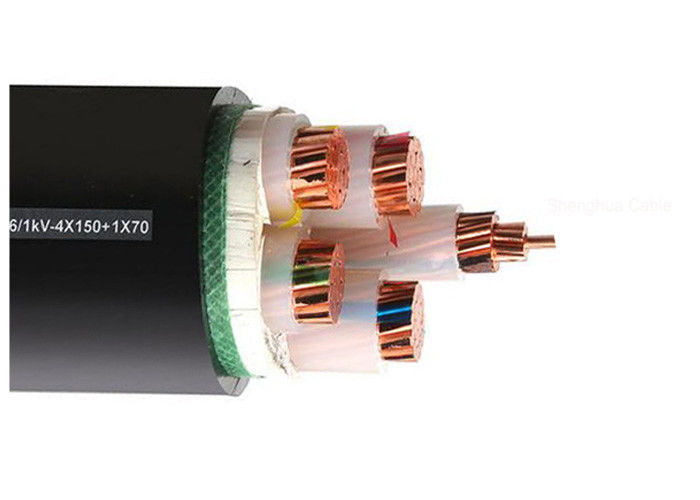

Certificazione CE IEC con riempitivo in polipropilene per cavo in rame LV XLPE a 4 nuclei
Descrizione:
Cavo di alimentazione elettrica isolato XLPE da 0,6/1 kv
CU/XLPE/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA. ISO. VDE
Costruzioni
Conduttore: conduttore in rame a trefolo compatto, Cl.2 secondo IEC 60228
Isolamento: XLPE (polietilene reticolato) valutato a 90 ℃
Guaina: PVC tipo ST2secondo IEC 60502, nero
Applicazioni
Per la posa in interni ed esterni. In grado di sopportare una certa trazione durante l'installazione, ma non forze meccaniche esterne. Non è consentita la posa di cavi unipolari in condotti magnetici.
Standard
Internazionale: IEC 60502, IEC 60228
Cina: GB/T 12706.1-2008
Altri standard come BS, DIN e ICEA su richiesta
Dati tecnici
Tensione nominale: 0,6/1kV
Massimo. Temp. conduttore: normale (90 ℃), cortocircuito non superiore a 5 s (160 ℃ con area della sezione inferiore a 300 mm2, 140℃ quando l'area della sezione è superiore a 300 mm2)
minimo Temp. ambiente: il cavo deve essere preriscaldato se la temperatura ambiente è inferiore a 0 ℃
minimo Raggio di curvatura: cavo unipolare 20(d+D)±5%
Cavo multipolare 15(d+D)±5%
Certificati
CE, RoHS, CCC, KEMA e altri su richiesta
Consigli per l'ordinazione
Tensione nominale
Norma di applicazione: IEC/BS/UL/GB
Numero di core
Dimensioni e costruzione del conduttore
Tipo di isolamento
Corazzato o non corazzato. Se armatura, il tipo e il materiale dell'armatura
Il requisito della guaina
Lunghezza del cavo e requisiti di imballaggio
Altro requisito
Specifiche tecniche:
| Nominativo Sezione trasversale del conduttore |
N. fili/diametro di conduttore |
Spessore dell'isolamento |
Spessore della guaina |
ca. OD |
ca
.Peso
|
Massimo. Resistenza CC del conduttore (20 ℃) |
Test della tensione CA |
Valutazione attuale |
| mm2 |
pz/mm |
mm |
mm |
Limite inferiore (mm) |
kg/km |
Ω/km |
kV/5min |
Nell'aria (A) |
Diretto nel suolo(A) |
| 4×4 |
1/2,25 |
0,7 |
1.8 |
13.0 |
253 |
4.61 |
3.5 |
34 |
45 |
| 4×6 |
1/2,76 |
0,7 |
1.8 |
14.0 |
337 |
3.08 |
3.5 |
43 |
57 |
| 4×10 |
7/1.38 |
0,7 |
1.8 |
17.0 |
501 |
1.83 |
3.5 |
60 |
77 |
| 4×16 |
7/1.78 |
0,7 |
1.8 |
20.0 |
778 |
1.15 |
3.5 |
83 |
105 |
| 4×25 |
7/2.14 |
0.9 |
1.8 |
23.0 |
1160 |
0,727 |
3.5 |
105 |
125 |
| 4×35 |
7/2.52 |
0.9 |
1.8 |
25 |
1554 |
0,524 |
3.5 |
125 |
155 |
| 4×50 |
10/2.52 |
1.0 |
1.8 |
23 |
2148 |
0,387 |
3.5 |
160 |
185 |
| 4×70 |
14/2.52 |
1.1 |
1.8 |
27 |
2928 |
0,268 |
3.5 |
200 |
225 |
| 4×95 |
19/2.52 |
1.1 |
1.9 |
31 |
3854 |
0,193 |
3.5 |
245 |
270 |
| 4×120 |
24/2.52 |
1.2 |
2.0 |
33 |
4925 |
0,153 |
3.5 |
285 |
310 |
| 4×150 |
30/2.52 |
1.4 |
2.2 |
38 |
6238 |
0,124 |
3.5 |
325 |
345 |
| 4×185 |
37/2.52 |
1.6 |
2.3 |
42 |
7562 |
0,0991 |
3.5 |
375 |
390 |
| 4×240 |
48/2.52 |
1.7 |
2.5 |
47 |
9836 |
0,0754 |
3.5 |
440 |
450 |
| 4×300 |
61/2.52 |
1.8 |
2.6 |
52 |
12550 |
0,0601 |
3.5 |
505 |
515 |
| 4×400 |
61/2.97 |
2.0 |
3.1 |
66 |
15929 |
0,0470 |
3.5 |
570 |
575 |
Imballaggio e spedizione
Siamo in grado di soddisfare i programmi di consegna più rigorosi in base all'ordine di acquisto. Il rispetto della scadenza è sempre la massima priorità poiché qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo viene fornito in bobine di legno, scatole di cartone ondulato e bobine. Le estremità dei cavi sono sigillate con nastro autoadesivo BOPP e cappucci sigillanti non igroscopici per proteggere le estremità dei cavi dall'umidità. La marcatura richiesta dovrà essere stampata con un materiale resistente alle intemperie sulla parte esterna del tamburo in base alle esigenze del cliente.
