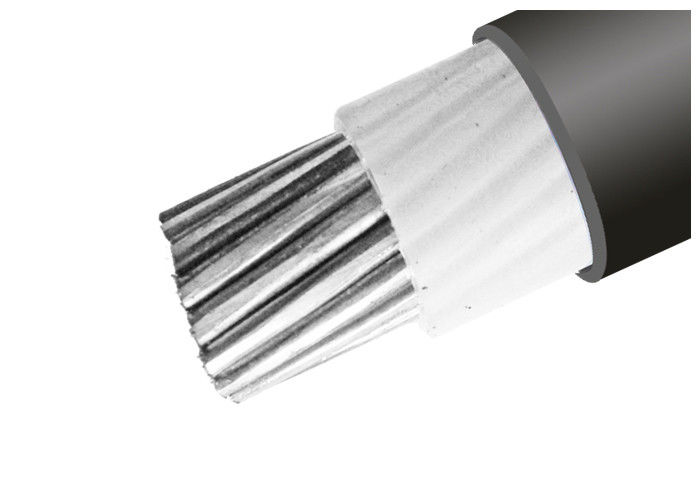

50mm2 AL PVC Xlpe Cablo isolato per la linea di distribuzione / trasmissione di energia
Applicazioni: Il cavo isolato XLPE è utilizzato come linea di distribuzione e trasmissione di energia a tensione nominale di 0,6/1KV.
Edilizia:
| Conduttore |
Conduttore di alluminio secondo la norma IEC 60228, classe 2 |
| Conduttore circolare o a forma di cerchio |
| Isolamento |
XLPE (cross-linked polyethylene) a 90°C, molti colori opzionali |
| Disegno metallico facoltativo |
Fabbricazione a partire da materie plastiche |
| Capota |
PVC o FR-PVC di tipo ST2 a IEC 60502, nero o rosso o su misura |
Ordering Advice
Tensione nominale
Standard di applicazione: IEC/BS/UL/GB
Numero di nuclei
Dimensioni e costruzione del conduttore
Tipo di isolamento
Armatura o non. Se armatura, tipo e materiale dell'armatura
L'esigenza di una guaina
Lunghezza del cavo e requisiti di imballaggio
Altri requisiti
Dati tecnici:tensione nominale:0.6/1kV bassa tensione
Temperatura massima del conduttore: in condizioni normali (90°C), di emergenza (130°C) o di cortocircuito non più di 5 s (250°C).
Min. Temperatura ambiente 0 oC, dopo l'installazione e solo quando il cavo è in posizione fissa
Radius di piegatura minimo: 20 x O.D del cavo per singolo nucleo senza armatura
15 x cavo O.D. per multi core senza armatura
15 x cavo O.D. per singolo nucleo con armatura
12 x cavo O.D. per multi core con armatura
Norme:Internazionale: IEC 60502, IEC 60228, (IEC 60332-3 solo per il tipo FR)
Cina: GB/T 12706, (GB/T 18380-3 solo per il tipo FR)
Altre norme quali BS, DIN, VDE e ICEA su richiesta
Installazione
1La temperatura di installazione non deve superare i 20°C. Se la temperatura ambiente è inferiore a 0°C, il cavo deve essere precaldo.
2Il raggio di piegatura del cavo non deve essere inferiore a 8 volte.
3Dopo l'installazione, il cavo deve essere sottoposto a prova di tensione di supporto per 15 minuti.
Parametro tecnico:
| Sezione trasversale del conduttore |
Spessore dell'isolamento |
Spessore della guaina |
Circa. |
Peso approssimativo |
Max. D.C. Resistenza del conduttore (20 °C) |
Test di tensione AC |
Classificazione attuale |
| mm2 |
mm |
mm |
mm |
kg/km |
Ω /km |
KV/5min |
In aria (A) |
Nel suolo ((A) |
| 1×50 |
1.0 |
1.5 |
13 |
245 |
0.641 |
3.5 |
170 |
180 |
| 3×50 |
1.0 |
2.0 |
27 |
730 |
0.641 |
3.5 |
130 |
140 |
| 4×50 |
1.0 |
2.0 |
28 |
907 |
0.641 |
3.5 |
130 |
140 |
| 3 × 50 + 1 × 25 |
1.0 |
2.0 |
28 |
816 |
0.641 |
3.5 |
130 |
140 |
Imballaggio e trasporto:Siamo in grado di soddisfare i più severi orari di consegna in base all'ordine di acquisto.Il rispetto della scadenza è sempre la massima priorità, in quanto qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo è fornito in bobine di legno, scatole ondulate e bobine.La marcatura richiesta deve essere stampata con un materiale resistente alle intemperie sul lato esterno del tamburo in base alle esigenze del cliente..
