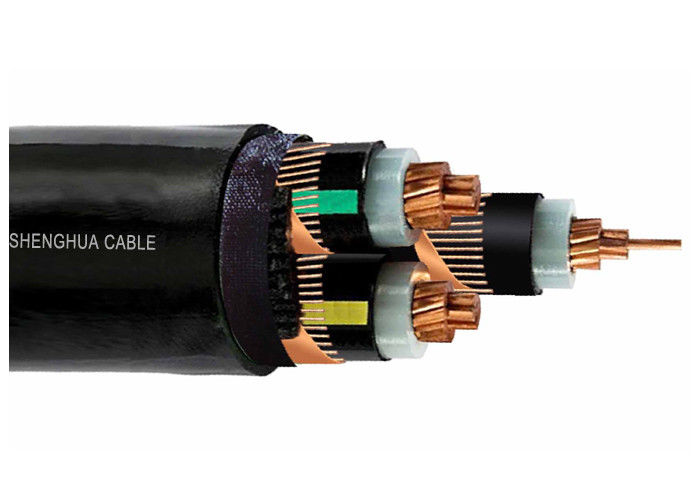

YXC8V-R HT Isolato 3 Core XLPE Cable 500M Lunghezza del tamburo Nero Colore della guaina esterna
Applicazioni: Il cavo isolante XLPE è utilizzato come linea di distribuzione e trasmissione di energia a tensione nominale
12/20 kV o 12,7/22 kV
Edilizia:
| Conduttore | Conduttore di rame secondo la norma IEC 60228, classe 2 |
| Conduttore circolare o a forma di cerchio |
| Isolamento | XLPE (cross-linked polyethylene) a 90°C, molti colori opzionali |
| Disegno metallico facoltativo | Fabbricazione a partire da materie plastiche |
| Capota | PVC o FR-PVC di tipo ST2 a IEC 60502, nero o rosso o su misura |
Ordering Advice
Tensione nominale
Standard di applicazione: IEC/BS/UL/GB
Numero di nuclei
Dimensioni e costruzione del conduttore
Tipo di isolamento
Armatura o non. Se armatura, tipo e materiale dell'armatura
L'esigenza di una guaina
Lunghezza del cavo e requisiti di imballaggio
Altri requisiti
Dati tecnici:tensione nominale 12/20 kV o 12,7/22 kV
Temperatura massima del conduttore: in condizioni normali (90°C), di emergenza (130°C) o di cortocircuito non più di 5 s (250°C).
Min. Temperatura ambiente 0 oC, dopo l'installazione e solo quando il cavo è in posizione fissa
Radius di piegatura minimo: 20 x O.D del cavo per singolo nucleo senza armatura
15 x cavo O.D. per multi core senza armatura
15 x cavo O.D. per singolo nucleo con armatura
12 x cavo O.D. per multi core con armatura
Norme:Internazionale: IEC 60502, IEC 60228, (IEC 60332-3 solo per il tipo FR)
Cina: GB/T 12706, (GB/T 18380-3 solo per il tipo FR)
Altre norme quali BS, DIN, VDE e ICEA su richiesta
Installazione
1La temperatura di installazione non deve superare i 20°C. Se la temperatura ambiente è inferiore a 0°C, il cavo deve essere precaldo.
2Il raggio di piegatura del cavo non deve essere inferiore a 8 volte.
Parametro tecnico:
| Sezione trasversale del conduttore | N. di fili/dia. del conduttore | Spessore dell'isolamento | Spessore della guaina | Circa. | Peso approssimativo | Max. D.C. Resistenza del conduttore (20 °C) | Test di tensione AC | Classificazione attuale |
| mm2 | pc/mm | mm | mm | (mm) | kg/km | Ω /km | KV/5min | In aria (A) | Nel suolo ((A) |
| 3 × 35 | 7/2.52 | 5.5 | 2.7 | 53 | 3348 | 0.524 | 42 | 140 | 155 |
| 3 × 50 | 10/2.52 | 5.5 | 2.9 | 55 | 3904 | 0.387 | 42 | 165 | 180 |
| 3 × 70 | Quattordici e mezzo.52 | 5.5 | 2.9 | 59 | 4623 | 0.268 | 42 | 210 | 220 |
| 3 × 95 | 19/2.52 | 5.5 | 3 | 62 | 5593 | 0.193 | 42 | 255 | 265 |
| 3 × 120 | 24 ore su 24.52 | 5.5 | 3.1 | 66 | 6495 | 0.153 | 42 | 290 | 300 |
| 3 × 150 | 30/2.52 | 5.5 | 3.2 | 69 | 7637 | 0.124 | 42 | 330 | 340 |
| 3 × 185 | 37/2.52 | 5.5 | 3.4 | 72 | 8803 | 0.0991 | 42 | 435 | 380 |
| 3 × 240 | 48/2.52 | 5.5 | 3.5 | 77 | 10729 | 0.0754 | 42 | 495 | 435 |
| 3 × 300 | - 61 e mezzo.52 | 5.5 | 3.7 | 82 | 12723 | 0.0601 | 42 | 565 | 485 |
| 3 × 400 | - 61 e mezzo.97 | 5.5 | 3.9 | 90 | 16207 | 0.047 | 42 | 640 | 520 |
Imballaggio e trasporto:Siamo in grado di soddisfare i più severi orari di consegna in base all'ordine di acquisto.Il rispetto della scadenza è sempre la massima priorità, in quanto qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo è fornito in bobine di legno, scatole ondulate e bobine.La marcatura richiesta deve essere stampata con un materiale resistente alle intemperie sul lato esterno del tamburo in base alle esigenze del cliente..
