Certificazione CE KEMA del cavo elettrico isolato CU CTS XLPE di media tensione
Applicazioni: Il cavo isolato XLPE viene utilizzato come linea di distribuzione e trasmissione dell'energia alla tensione nominale3,6/6KV.
Costruzione:
| Conduttore |
Conduttore in rame secondo IEC 60228, Classe 2 |
| Conduttore circolare o sagomato |
| Isolamento |
XLPE (polietilene reticolato) valutato a 90 ℃, molti colori opzionali |

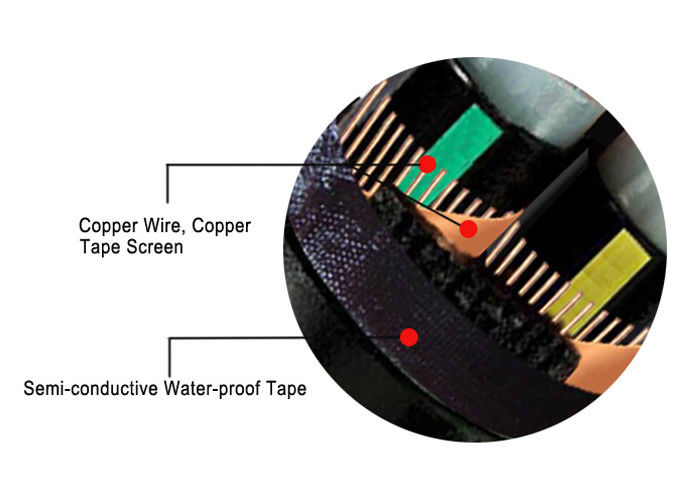

| Schermo metallico opzionale |
Intrecciatura con nastro di rame o fili di rame opzionale |
| Guaina |
PVC o FR-PVC tipo ST2 secondo IEC 60502, nero o rosso o personalizzazione |
Consigli per l'ordinazione
Tensione nominale
Norma di applicazione: IEC/BS/UL/GB
Numero di core
Dimensioni e costruzione del conduttore
Tipo di isolamento
Corazzato o non corazzato. Se armatura, il tipo e il materiale dell'armatura
Il requisito della guaina
Lunghezza del cavo e requisiti di imballaggio
Altro requisito
Dati tecnici:Tensione nominale3,6/6KVBassa tensione
Temperatura massima del conduttore: in condizioni normali (90℃), di emergenza (130℃) o di cortocircuito non più di 5 s (250℃).
minimo Temp. ambiente 0 OC, dopo l'installazione e solo quando il cavo è in una posizione fissa
minimo Raggio di curvatura: 20 x diametro esterno del cavo per unipolare senza armatura
15 x diametro esterno del cavo per multicore senza armatura
15 x diametro esterno del cavo per unipolare con armatura
12 x diametro esterno del cavo per multicore con armatura
Standard:Internazionale: IEC 60502, IEC 60228, (IEC 60332-3 solo per tipo FR)
Cina: GB/T 12706, (GB/T 18380-3 solo per il tipo FR)
Altri standard come BS, DIN, VDE e ICEA su richiesta
Installazione
1. La temperatura di installazione non deve superare i 20 ℃. Se la temperatura ambiente è inferiore a 0 ℃, il cavo deve essere preriscaldato.
2. Il raggio di curvatura del cavo non deve essere inferiore a 8 volte.
3. Dopo l'installazione, il cavo deve essere sottoposto a un test di tensione per 15 minuti. 3,5 kV CC
Parametro tecnico:
| Nominativo Sezione trasversale del conduttore |
N. fili/diametro Del conduttore |
Spessore dell'isolamento |
Spessore della guaina |
ca. OD |
Peso approssimativo |
Massimo. Resistenza CC del conduttore (20 ℃) |
Test della tensione CA |
Valutazione attuale |
| mm2 |
pz/mm |
mm |
mm |
(mm) |
kg/km |
Ω/km |
kV/5min |
Nell'aria (A) |
Nel suolo(A) |
| 1×25 |
7/2.14 |
2.5 |
1.5 |
18.0 |
619 |
0,727 |
12.5 |
135 |
150 |
| 1×35 |
7/2.52 |
2.5 |
1.5 |
19.0 |
737 |
0,524 |
12.5 |
165 |
180 |
| 1×50 |
10/2.52 |
2.5 |
1.6 |
20.0 |
901 |
0,387 |
12.5 |
200 |
215 |
| 1×70 |
14/2.52 |
2.5 |
1.6 |
22.0 |
1128 |
0,268 |
12.5 |
250 |
265 |
| 1×95 |
19/2.52 |
2.5 |
1.7 |
23.0 |
1391 |
0,193 |
12.5 |
305 |
315 |
| 1×120 |
24/2.52 |
2.5 |
1.8 |
25.0 |
1655 |
0,153 |
12.5 |
355 |
360 |
| 1×150 |
30/2.52 |
2.5 |
1.8 |
26.0 |
1961 |
0,124 |
12.5 |
405 |
405 |
| 1×185 |
37/2.52 |
2.5 |
1.9 |
28.0 |
2334 |
0,0991 |
12.5 |
465 |
455 |
| 1×240 |
48/2.52 |
2.6 |
1.9 |
30.0 |
2904 |
0,0754 |
12.5 |
550 |
530 |
| 1×300 |
61/2.52 |
2.8 |
2.0 |
33.0 |
3547 |
0,0601 |
12.5 |
635 |
595 |
| 1×400 |
61/2.97 |
3.0 |
2.2 |
37.0 |
4572 |
0,0470 |
12.5 |
745 |
680 |
| 1×500 |
61/3.23 |
3.2 |
2.3 |
41.0 |
5630 |
0,0366 |
12.5 |
855 |
765 |
| 1×630 |
61/3.50 |
3.2 |
2.4 |
45.0 |
6922 |
0,0283 |
12.5 |
980 |
860 |
| 1×800 |
91/3.20 |
3.2 |
2.5 |
50,0 |
8252 |
0,0221 |
12.5 |
1130 |
950 |
| 1×1000 |
91/3.75 |
3.2 |
2.6 |
54.8 |
10548 |
0,0176 |
12.5 |
1240 |
1040 |
| 3×25 |
7/2.14 |
2.5 |
2.1 |
37.0 |
1858 |
0,727 |
12.5 |
120 |
125 |
| 3×35 |
7/2.52 |
2.5 |
2.2 |
39.0 |
2244 |
0,524 |
12.5 |
145 |
155 |
| 3×50 |
10/2.52 |
2.5 |
2.3 |
40.0 |
2767 |
0,387 |
12.5 |
175 |
180 |
| 3×70 |
14/2.52 |
2.5 |
2.4 |
45.0 |
3494 |
0,268 |
12.5 |
215 |
220 |
| 3×95 |
19/2.52 |
2.5 |
2.5 |
48.0 |
4334 |
0,193 |
12.5 |
265 |
265 |
| 3×120 |
24/2.52 |
2.5 |
2.6 |
51.0 |
5181 |
0,153 |
12.5 |
305 |
300 |
| 3×150 |
30/2.52 |
2.5 |
2.7 |
54.0 |
6154 |
0,124 |
12.5 |
345 |
340 |
| 3×185 |
37/2.52 |
2.5 |
2.9 |
58.0 |
7334 |
0,0991 |
12.5 |
400 |
380 |
| 3×240 |
48/2.52 |
2.6 |
3.0 |
63.0 |
9146 |
0,0754 |
12.5 |
470 |
435 |
| 3×300 |
61/2.52 |
2.8 |
3.2 |
69.0 |
11176 |
0,0601 |
12.5 |
535 |
485 |
| 3×400 |
61/2.97 |
3.0 |
3.5 |
77.0 |
14379 |
0,0470 |
12.5 |
620 |
520 |
Imballaggio e spedizione:Siamo in grado di soddisfare i programmi di consegna più rigorosi in base all'ordine di acquisto. Il rispetto della scadenza è sempre la massima priorità poiché qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo viene fornito in bobine di legno, scatole di cartone ondulato e bobine. Le estremità dei cavi sono sigillate con nastro autoadesivo BOPP e cappucci sigillanti non igroscopici per proteggere le estremità dei cavi dall'umidità. La marcatura richiesta dovrà essere stampata con un materiale resistente alle intemperie sulla parte esterna del tamburo in base alle esigenze del cliente.
