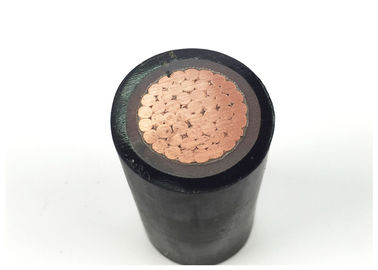

Cavo corazzato ed Unarmoured elettrico 600V 1000V di cavo di YJVR 50 millimetro quadrato XLPE,
Applicazioni: Il cavo isolato XLPE è usato come distribuzione di energia e linea di trasmissione a tensione nominale 0.6/1KV.
Costruzione:
| Conduttore | Conduttore di rame secondo l'IEC 60228, classe 2 |
| Conduttore circolare o a forma di | |
| Conduttore flessibile (classe 5) facoltativa. | |
| Isolamento | XLPE (polietilene unito con legami atomici incrociati) valutati a 90℃, molti colorano facoltativo |
| Schermo metallico facoltativo | Intrecciare di rame dei fili di rame o del nastro facoltativo |
| Guaina | Tipo ST2 di FR-PVC o del PVC all'IEC 60502, il nero o rosso o personalizzazione |
XLPE o il polietilene unito con legami atomici incrociati è un materiale di isolamento thermoset. Unire con legami atomici incrociati i polimeri è un processo che cambia la struttura molecolare delle catene del polimero in moda da limitarli strettamente insieme essi e questa reticolazione sia fatta attraverso i mezzi chimici o i mezzi di fisico medica. La reticolazione chimica comprende l'aggiunta dei prodotti chimici o degli iniziatori quali il silano o il perossido per generare i radicali liberi che formano la reticolazione. La reticolazione fisica comprende sottoporre il polimero ad una fonte di alta energia quali l'elettrone o la radiazione a microonde ad alta energia.
Caratteristiche fisiche ed elettriche
| No.cores x | Isolamento spessore |
Guaina | Ø esterno | peso | Valutazioni correnti in aria 30℃ | Le valutazioni correnti hanno sepolto 20℃ | |
| inter-sec. | spessore | approssimativamente. | approssimativamente. | ||||
| Nominale | |||||||
| Fase | Neutrale | valore | |||||
| millimetro di ² | millimetro | millimetro | millimetro | millimetro | chilogrammo/chilometro | A | A |
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |
| 3×50+1×25 | 1 | 0,9 | 1,8 | 27,7 | 1951 | 173 | 198 |
| 3×70+1×35 | 1,1 | 0,9 | 1,9 | 31,9 | 2662 | 222 | 246 |
| 3×95+1×50 | 1,1 | 1 | 2,1 | 36,2 | 3578 | 271 | 293 |
| 3×120+1×70 | 1,2 | 1,1 | 2,2 | 39,9 | 4567 | 318 | 334 |
| 3×150+1×70 | 1,4 | 1,1 | 2,3 | 45 | 5514 | 370 | 375 |
| 3×185+1×95 | 1,6 | 1,1 | 2,5 | 49,4 | 6850 | 427 | 422 |
| 3×240+1×120 | 1,7 | 1,2 | 2,7 | 54,9 | 8741 | 507 | 492 |
| 3×300+1×150 | 1,8 | 1,4 | 2,9 | 62,9 | 11052 | 599 | 560 |
Facendo uso delle caratteristiche:
Il cavo elettrico isolato XLPE/PVC sta riguardando la serie di prodotti a base di filo e la sua temperatura di lavoro isdifferent secondo i materiali di isolamento differenti, pricipalmente 70 e 90 gradi di temperatura, ecc.
Secondo il tipo del conduttore, compreso il conduttore solido PVC/XL .PE ha isolato il cavo elettrico, il conduttore isolato PE standed di PVC/XL, conduttore isolato PVC/XLPE flessibile con differenti colori.
Secondo la sua forma, compreso cavo piano, cavo rotondo, ecc. con differenti colori.
Accoding al suo numero del centro, compreso il singolo cavo del centro, il cavo multiconduttore, ecc. con differenti colori.
Il più alta temperatura di funzionamento permessa del conduttore per funzionamento a lungo termine è 90oC. Nel cortocircuito (Max. Long-term è di non non più di 5 secondi). Il più alta temperatura per il conduttore è non più than250.
La resistenza di CC del conduttore aderisce alle stipulazioni di GB/T3956-1997.
La temperatura dell'ambiente dovrebbe essere non più bassa di 0 una volta situata. Altrimenti dovrebbe essere preriscaldata. Il cavo è posto senza limite orizzontale del calo. Il raggio di piegamento minimo di un cavo dei tre centri dovrebbe essere nosmaller che 12 volte del diametro esterno del cavo.
Prova parziale di scarico: Il volume di scarico dovrebbe essere non più di 10pC sotto 1.73Uo per il cavo.
PARAMETRI D'ORDINAZIONE RACCOMANDATI
Per la citazione/i rifornimenti rapidi vogliate si assicurano che le vostre indagini ed i vostri ordini stiano assicurando i seguenti dati:
1 internazionale o norma speciale. (Alternativamente, l'uso preciso del cavo.)
Tensione nominale 2.
3 conduttori di rame o di alluminio.
Dimensione 4 di ogni conduttore.
Materiale di isolamento 5: PVC XLPE o altri.
Numero 6 ed identificazione dei conduttori.
Altri 7 requisiti.
8 imballando.
9 richiesto termine di consegna.
Validità richiesta 10.
