Professionale XLPE Cavo di alimentazione isolato Cavo ad alta tensione Isolamento Natura Colore
Descrizione:
6/10kv XLPE Cavi isolati
CU/XLPE/PVC, CEI 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA, ISO

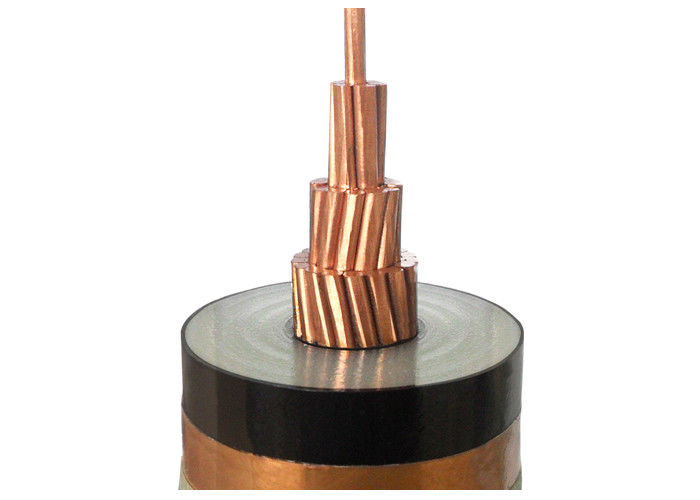

Costruzioni
Conduttore: conduttore di rame a filo compatto, Cl.2 secondo la IEC 60228
Disegno conduttore: semiconduttore
Isolamento: XLPE ((polietilene incrociato) a 90 °C
Disegno isolante: semiconduttore
Schermo: Nastro di rame
Involucro: PVC di tipo ST2 a IEC 60502, nero
Nota:Colore dell'isolamento secondo gli standard o le esigenze del cliente
Applicazioni
Per la posa all'interno e all'esterno. in grado di sopportare una certa trazione durante l'installazione, ma non forze meccaniche esterne.
Norme
Internazionale: IEC 60502, IEC 60228
Cina: GB/T 12706.1-2008
Altre norme quali BS, DIN e ICEA su richiesta
Dati tecnici
Tensione nominale: 6/10kv
Temperatura massima del conduttore: in condizioni normali (90 °C), di emergenza (130 °C) o di cortocircuito non più di 5 s (250 °C).
Temperatura ambiente minima.:il cavo deve essere preriscaldato se la temperatura ambiente è inferiore a 0°C
Min. raggio di piegatura: cavo a singolo nucleo 20 ((d+D) ± 5%
Cavo multicore 15 ((d+D) ± 5%
Certificati
CE, RoHS, CCC, KEMA e molti altri su richiesta
Specifiche tecniche
| Sezione trasversale del conduttore | N. di fili/dia. del conduttore | Spessore dell'isolamento | Spessore della guaina | Circa. | Approximativamente.
Peso | Max. D.C. Resistenza del conduttore (20 °C) | Test di tensione AC | Classificazione attuale |
| mm2 | pc/mm | mm | mm | (mm) | kg/km | Ω /km | KV/5min | In aria (A) | Nel suolo ((A) |
| 1 × 25 | 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | Quattordici e mezzo.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 ore su 24.52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30/2.52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | - 61 e mezzo.52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | - 61 e mezzo.97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | Quattordici e mezzo.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 ore su 24.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | - 61 e mezzo.52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | - 61 e mezzo.97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
Ordering Advice
Tensione nominale
Standard di applicazione: IEC/BS/UL/GB
Numero di nuclei
Dimensioni e costruzione del conduttore
Tipo di isolamento
Armatura o non. Se armatura, tipo e materiale dell'armatura
L'esigenza di una guaina
Lunghezza del cavo e requisiti di imballaggio
Altri requisiti
Impegno post-servizio: Shanghai Shenghua Cable (Group) possiede il principio di Shenghua "Lottare per la migliore impresa, produrre il miglior prodotto, fornire il miglior servizio, stabilire il miglior marchio",insiste sulla politica della qualità al primo posto, si sforza di raggiungere un'alta qualità e zero difetti delle merci. Pertanto, ogni cliente potrebbe beneficiare pienamente della qualità superiore e del servizio impeccabile di Shenghua Cable.Osserviamo lo spirito di Shenghua di "Fai del tuo meglio""Mutually Win", desideriamo stabilire una relazione stabile e a lungo termine con ogni cliente.
1Il cliente e' Dio, apprezzeremo ogni cliente, ogni cooperazione.
2- Servizio pre-vendita gratuito.
3. Buono servizio di vendita. Forniremo gratuito relativo funzionamento del prodotto, consigli di manutenzione e servizio di consulenza tecnica di messa in servizio dell'installazione quando si stabiliscono relazioni di cooperazione con i clienti.
4Il nostro prodotto è garantito dalla PICC (People's Insurance Company of China).Forniremo manutenzione gratuita e debugging entro 12 mesi dopo l'installazione (ad eccezione per l'uso sbagliato).
5Garantiamo di risolvere i vostri problemi entro 24 ore a Shanghai, 72 ore per gli altri distretti.
6. 24 ore servizio telefonico hotline.
Crediamo sempre fermamente che "La qualità è la linea di vita, il servizio è laissez-passer", che ci renderà più vicini e stretti!
Shanghai Shenghua Cable (Group) Co., Ltd.
Imballaggio e spedizione
Siamo in grado di soddisfare i più severi orari di consegna in base all'ordine di acquisto.Il rispetto della scadenza è sempre la massima priorità, in quanto qualsiasi ritardo nella consegna del cavo può contribuire al ritardo complessivo del progetto e al superamento dei costi.
Il cavo è fornito in bobine di legno, scatole ondulate e bobine.La marcatura richiesta deve essere stampata con un materiale resistente alle intemperie sul lato esterno del tamburo in base alle esigenze del cliente..
