Luogo di origine La Cina
Marca QINGDAO YICABLE CABLE
Certificazione CE, RoHS, CCC, KEMA
Dettagli del prodotto
Nome del prodotto:
Cavo elettrico di potenza con isolamento in XLPE
Area nominale del conduttore:
Da 1.5mm2 a 1000 mm2
Prova di tensione:
3.5 kV/ 5min.
Standard:
IEC 60502-1 IEC 60502-2, IEC 60228
Applicazione:
per la deposizione all'interno e all'esterno
Tensione nominale:
6/10
Evidenziare:

xlpe electrical cable

,

cross linked polyethylene cable

Termini di pagamento e di spedizione
Quantità di ordine minimo
500m
Prezzo
Negoziabile
Imballaggi particolari
imballaggio di legno del tamburo del ferro (con protezione)
Tempi di consegna
10 -15 giorni lavorativi dopo pagamento anticipato ricevuto
Termini di pagamento
T / T o LC
Capacità di alimentazione
100KM Al MESE
Descrizione del prodotto

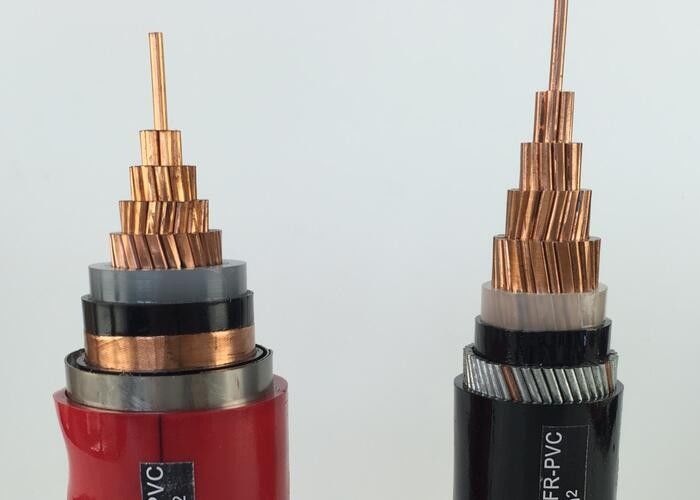

Stenditura del cavo elettrico isolato XLPE dell'interno/esterno, cavo inguainato PVC isolato XLPE





Descrizione:



Cavo di alimentazione elettrica isolato XLPE da 0,6/1 kv

CU/XLPE/PVC, IEC 60502

IEC 60502, IEC 60228, GB/T 12706.1-2008.

CE, CCC, KEMA. ISO





Costruzioni:



Conduttore: conduttore in rame a trefolo compatto, Cl.2 secondo IEC 60228
Isolamento: XLPE (polietilene reticolato) valutato a 90 ℃
Guaina: PVC tipo ST2 secondo IEC 60502, nera







Nota:Colore dell'isolamento secondo gli standard o le esigenze del cliente





Applicazioni:



Per la posa in interni ed esterni. In grado di sopportare una certa trazione durante l'installazione, ma non forze meccaniche esterne. Non è consentita la posa di cavi unipolari in condotti magnetici.





Standard:



Internazionale: IEC 60502, IEC 60228

Cina: GB/T 12706.1-2008

Altri standard come BS, DIN e ICEA su richiesta





Dati tecnici:



Tensione nominale: 0,6/1kV

Massimo. Temp. conduttore: normale (90 ℃), cortocircuito non superiore a 5 s (160 ℃ quando l'area della sezione

inferiore a 300 mm2, 140℃ quando l'area della sezione è superiore a 300 mm2)

minimo Temp. ambiente: il cavo deve essere preriscaldato se la temperatura ambiente è inferiore a 0 ℃

minimo Raggio di curvatura: cavo unipolare 20(d+D)±5%

Cavo multipolare 15(d+D)±5%





Certificati:



CE, RoHS, CCC, KEMA e altri su richiesta





Specifiche tecniche:



Nominativo Sezione trasversale del conduttore N. fili/diametro di conduttore Spessore dell'isolamento Spessore della guaina ca. OD

ca

.Peso

 Massimo. Resistenza CC del conduttore (20 ℃) Test della tensione CA Valutazione attuale
mm2 pz/mm mm mm Limite inferiore (mm) kg/km Ω/km kV/5min Nell'aria (A) Diretto nel suolo(A)
1×1,5 1/1.38 0,7 1.5 6 53 12.1 3.5 26 33
1×2,5 1/1,78 0,7 1.5 6 68 7.41 3.5 34 43
1×4 1/2,25 0,7 1.5 7 87 4.61 3.5 44 56
1×6 1/2,76 0,7 1.5 7 110 3.08 3.5 56 70
1×10 7/1.38 0,7 1.5 8 155 1.83 3.5 77 94
1×16 7/1.78 0,7 1.5 9 220 1.15 3.5 100 120
1×25 7/2.14 0.9 1.5 10.0 345 0,727 3.5 130 155
1×35 7/2.52 0.9 1.5 12.0 424 0,524 3.5 160 185
1×50 10/2.52 1.0 1.5 13.0 555 0,387 3.5 195 220
1×70 14/2.52 1.1 1.5 14.0 770 0,268 3.5 245 270
1×95 19/2.52 1.1 1.5 16.0 1040 0,193 3.5 300 320
1×120 24/2.52 1.2 1.5 18.0 1290 0,153 3.5 350 365
1×150 30/2.52 1.4 2.0 20.0 1590 0,124 3.5 400 410
1×185 37/2.52 1.6 2.0 22.0 1944 0,0991 3.5 465 465
1×240 48/2.52 1.7 2.0 25.0 2510 0,0754 3.5 550 540
1×300 61/2.52 1.8 2.0 27.0 3042 0,0601 3.5 635 610
1×400 61/2.97 2.0 2.1 31.0 3869 0,0470 3.5 745 695
1×500 61/3.23 2.2 2.2 35,0 4910 0,0366 3.5 860 780
1×630 61/3.50 2.4 2.3 40.0 6220 0,0283 3.5 990 880
1×800 91/3.20 2.6 2.4 45.0 7870 0,0221 3.5 1120 970
1×1000 91/3.75 2.8 2.6 51.0 9804 0,0176 3.5 1260 1060
2×2,5 1/1,78 0,7 1.4 11.8 151 7.41 3.5 26 35
2×4 1/2,25 0,7 1.8 12.7 198 4.61 3.5 34 45
2×6 1/2,76 0,7 1.8 13.7 250 3.08 3.5 43 57
2×10 7/1.38 0,7 1.8 15.0 374 1.83 3.5 60 77
2×16 7/1.78 0,7 1.8 17.0 518 1.15 3.5 83 105
2×25 7/2.14 0.9 1.8 20.0 772 0,727 3.5 105 125
2×35 7/2.52 0.9 1.8 22.0 1006 0,524 3.5 125 155
2×50 10/2.52 1.0 1.8 20.0 1365 0,387 3.5 160 185
2×70 14/2.52 1.1 1.8 21.0 1872 0,268 3.5 200 225
2×95 19/2.52 1.1 1.8 24.0 2475 0,193 3.5 245 270
2×120 24/2.52 1.2 1.8 27.0 3089 0,153 3.5 285 310
2×150 30/2.52 1.4 1.9 30.0 3834 0,124 3.5 325 345
3×1,5 1/1.38 0,7 1.4 10.0 145 12.1 3.5 20 27
3×2,5 1/1,78 0,7 1.8 11.0 185 7.41 3.5 26 35
3×4 1/2,25 0,7 1.8 12.0 250 4.61 3.5 34 45
3×6 1/2,76 0,7 1.8 13.0 320 3.08 3.5 43 57
3×10 7/1.38 0,7 1.8 16.0 450 1.83 3.5 60 77
3×16 7/1.78 0,7 1.8 18.0 640 1.15 3.5 83 105
3×25 7/2.14 0.9 1.8 21.0 940 0,727 3.5 105 125
3×35 7/2.52 0.9 1.8 23.0 1260 0,524 3.5 125 155
3×50 10/2.52 1.0 1.8 23.0 1670 0,387 3.5 160 185
3×70 14/2.52 1.1 1.8 26.0 2280 0,268 3.5 200 225
3×95 19/2.52 1.1 1.9 30.0 3020 0,193 3.5 245 270
3×120 24/2.52 1.2 2.0 32.0 3790 0,153 3.5 285 310
3×150 30/2.52 1.4 2.2 37.0 4750 0,124 3.5 325 345
3×185 37/2.52 1.6 2.3 41.0 5654 0,0991 3.5 375 390
3×240 48/2.52 1.7 2.4 46.0 7243 0,0754 3.5 440 450
3×300 61/2.52 1.8 2.6 51.0 9465 0,0601 3.5 505 515
3×400 61/2.97 2.0 3.0 64.0 12066 0,0470 3.5 570 575
4×4 1/2,25 0,7 1.8 13.0 253 4.61 3.5 34 45
4×6 1/2,76 0,7 1.8 14.0 337 3.08 3.5 43 57
4×10 7/1.38 0,7 1.8 17.0 501 1.83 3.5 60 77
4×16 7/1.78 0,7 1.8 20.0 778 1.15 3.5 83 105
4×25 7/2.14 0.9 1.8 23.0 1160 0,727 3.5 105 125
4×35 7/2.52 0.9 1.8 25 1554 0,524 3.5 125 155
4×50 10/2.52 1.0 1.8 23 2148 0,387 3.5 160 185
4×70 14/2.52 1.1 1.8 27 2928 0,268 3.5 200 225
4×95 19/2.52 1.1 1.9 31 3854 0,193 3.5 245 270
4×120 24/2.52 1.2 2.0 33 4925 0,153 3.5 285 310
4×150 30/2.52 1.4 2.2 38 6238 0,124 3.5 325 345
4×185 37/2.52 1.6 2.3 42 7562 0,0991 3.5 375 390
4×240 48/2.52 1.7 2.5 47 9836 0,0754 3.5 440 450
4×300 61/2.52 1.8 2.6 52 12550 0,0601 3.5 505 515
4×400 61/2.97 2.0 3.1 66 15929 0,0470 3.5 570 575
5×4 1/2,25 0,7 1.8 14.5 349 4.61 3.5 34 45
5×6 1/2,76 0,7 1.8 15.8 460 3.08 3.5 43 57
5×10 7/1.38 0,7 1.8 19.0 699 1.83 3.5 60 77
5×16 7/1.78 0,7 1.8 22.0 1013 1.15 3.5 83 105
5×25 7/2.14 0.9 1.8 25.0 1566 0,727 3.5 105 125
5×35 7/2.52 0.9 1.9 28.0 2083 0,524 3.5 125 155
5×50 10/2.52 1.0 2.0 31.0 2921 0,387 3.5 160 185
5×70 14/2.52 1.1 2.1 36.0 3974 0,268 3.5 200 225
5×95 19/2.52 1.1 2.2 39.0 5297 0,193 3.5 245 270
5×120 24/2.52 1.2 2.4 44.0 6638 0,153 3.5 285 310
5×150 30/2.52 1.4 2.5 49.0 8290 0,124 3.5 325 345
5×185 37/2.52 1.6 2.7 55,0 10215 0,0991 3.5 375 390
5×240 48/2.52 1.7 3.0 64.0 13130 0,0754 3.5 440 450
5×300 61/2.52 1.8 3.2 70,0 16670 0,0601 3.5 505 515
3×4+1×2,5 1/2,25+1/1,38 0,7 1.8 13 236 4.61 3.5 34 45
3×6+1×4 1/2,76+1/2,25 0,7 1.8 14 316 3.08 3.5 43 57
3×10+1×6 7/1.38+1/2.8 0,7 1.8 17 461 1.83 3.5 60 77
3×16+1×10 7/1,78+7/1,38 0,7 1.8 19 679 1.15 3.5 83 105
3×25+1×16 7/2.14+7/1.78 0.9 1.8 22 1065 0,727 3.5 105 125
3×35+1×16 7/2.52+7/1.78 0.9 1.8 24 1360 0,524 3.5 125 155
3×50+1×25 10/2.52+7/2.14 1.0 1.8 25 1901 0,387 3.5 160 185
3×70+1×35 14/2.52+7/2.52 1.1 1.9 28 2585 0,268 3.5 200 225
3×95+1×50 19/2.52+10/2.52 1.1 2.0 32 3518 0,193 3.5 245 270
3×120+1×70 24/2.52+14/2.52 1.2 2.1 35 4443 0,153 3.5 285 310
3×150+ 1×70 30/2.52+14/2.52 1.4 2.2 40 5326 0,124 3.5 325 345
3×185+1×95 37/2.52+19/2.52 1.6 2.4 43 6682 0,0991 3.5 375 390
3×240+1×120 48/2.52+24/2.52 1.7 2.5 48 8501 0,0754 3.5 440 450
3×300+ 1×150 61/2.52+30/2.52 1.8 2.7 54 11155 0,0601 3.5 505 515
3×4+2×2,5 1/2,25+1/1,38 0,7 1.8 13.9 309 4.61 3.5 34 45
3×6+2×4 1/2,76+1/2,25 0,7 1.8 15.3 413 3.08 3.5 43 57
3×10+2×6 7/1.38+1/2.8 0,7 1.8 17.7 603 1.83 3.5 60 77
3×16+2×10 7/1,78+7/1,38 0,7 1.8 20.7 888 1.15 3.5 83 105
3×25+2×16 7/2.14+7/1.78 0.9 1.8 24.0 1342 0,727 3.5 105 125
3×35+2×16 7/2.52+7/1.78 0.9 1.8 25.7 1647 0,524 3.5 125 155
3×50+2×25 10/2.52+7/2.14 1.0 1.9 28.8 2386 0,387 3.5 160 185
3×70+2×35 14/2.52+7/2.52 1.1 2.0 32.4 3201 0,268 3.5 200 225
3×95+2×50 19/2.52+10/2.52 1.1 2.1 35.6 4269 0,193 3.5 245 270
3×120+2×70 24/2.52+14/2.52 1.2 2.3 41.1 5437 0,153 3.5 285 310
3×150+2×70 30/2.52+14/2.52 1.4 2.4 43.6 6519 0,124 3.5 325 345
3×185+2×95 37/2.52+19/2.52 1.6 2.5 49.1 8101 0,0991 3.5 375 390
3×240+2×120 48/2.52+24/2.52 1.7 2.7 54.2 10340 0,0754 3.5 440 450
3×300+ 2×150 61/2.52+30/2.52 1.8 2.8 55.6 12810 0,0601 3.5 505 515
4×10+1×6 7/1.38+1/2.8 0,7 1.8 18.3 649 1.83 3.5 60 77
4×16+1×10 7/1,78+7/1,38 0,7 1.8 21.1 965 1.15 3.5 83 105
4×25+1×16 7/2.14+7/1.78 0.9 1.8 24..5 1456 0,727 3.5 105 125
4×35+1×16 7/2.52+7/1.78 0.9 1.8 26.9 1863 0,524 3.5 125 155
4×50+1×25 10/2.52+7/2.14 1.0 1.9 28.8 2633 0,387 3.5 160 185
4×70+1×35 14/2.52+7/2.52 1.1 2.0 32.4 3565 0,268 3.5 200 225
4×95+1×50 19/2.52+10/2.52 1.1 2.1 35.6 4735 0,193 3.5 245 270
4×120+1×70 24/2.52+14/2.52 1.2 2.3 41.1 5977 0,153 3.5 285 310
4×150+1×70 30/2.52+14/2.52 1.4 2.4 43.6 7276 0,124 3.5 325 345
4×185+1×95 37/2.52+19/2.52 1.6 2.5 49.1 9055 0,0991 3.5 375 390
4×240+1×120 48/2.52+24/2.52 1.7 2.7 54.2 11567 0,0754 3.5 440 450
4×300+ 1×150 61/2.52+30/2.52 1.8 3.1 66.3 14321 0,0601 3.5 505 515
