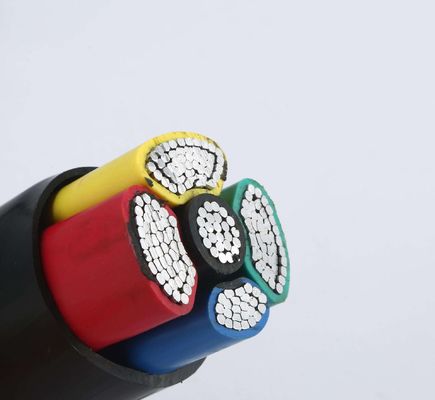

5 il pe quadrato Xlpe di millimetro del centro 25 ha isolato il cavo elettrico
Cavo elettrico, il centro di rame, isolamento di XLPE, guaina del polietilene
Numero: YJLV
Tensione nominale 0,6/1 chilovolt
Norma: GB/T 12706.1-2008, IEC 60502-2004
Questo prodotto è adatto a trasmissione ed a distribuzione nell'ambito di tensione nominale 0.6/1kv di CA e della linea di lavoro di frequenza 50Hz
Altri cavi di alimentazione:
Cavo elettrico di rame del centro con l'isolamento del PVC o di XLPE, guaina esterna del PE o del PVC, cavo elettrico corazzato o non corazzato di STA/cavo
Tipo: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
Numero dei centri: il singolo centro, i 2 centri, i 3 centri, i 4 centri, i 5 centri
Gamma di produzione: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630 millimetri quadrati
Tensione relativa: 300/300v, 300/500v, 450/750v, 0.6/1kV
Applicazione:
Questo prodotto è adatto a trasmissione ed a distribuzione nell'ambito di tensione nominale 0.6/1kv di CA e di frequenza di lavoro 50Hz.
I cavi elettrici a bassa tensione sono utilizzati per il trasporto e la distribuzione di energia nel trasporto e nei sistemi di distribuzione di energia 1kV. È ampiamente usata nella energia elettrica, nell'estrazione mineraria, nella costruzione, nella metallurgia, in petrochimico e nei campi di comunicazione e completamente sostituisce i cavi elettrici carta-isolati a bagno d'olio.
XLPE ha isolato i cavi elettrici che XLPE ha isolato i cavi elettrici presenta più vantaggi che i cavi isolati di carta ed i cavi isolati del PVC. I cavi uniti con legami atomici incrociati del polietilene hanno l'alta forza elettrica, la forza meccanica, l'alta resistenza invecchiante, la resistenza di stress ambientale, la resistenza chimica della corrosione, la struttura semplice, l'uso conveniente ed operazione ad alta temperatura a lungo termine. Può essere disposta senza un limite del calo.
| Valutazione di tensione per il cavo elettrico di XLPE | No. sezione trasversale di termine nominale di x di no. x mm2 del conduttore | |||||||
| il 1 centro | il centro 2 | il centro 3 | il centro 3+1 | 4core | il centro 3+2 | il centro 4+1 | il centro 5 | |
| 0.6/1 chilovolt | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
| 1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
| 1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
| 1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
| 1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
| 1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
| 1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
| 1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
| 1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
| 1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
| 1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
| 1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
| 1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
| 1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
| 1x400 mm2 | ||||||||
| 1x500 mm2 | ||||||||
Vantaggi del cavo di XLPE:
Il cavo di XLPE ha un'più alta temperatura di lavoro a lungo termine e una più grande corrente nominale e nell'ambito dello stesso ambiente, la dimensione (sezione trasversale normale) del cavo di XLPE può essere 1 o 2 più piccoli del cavo del PVC. Questi non solo migliorano la qualità e la prestazione del prodotto, ma anche ridurre il costo di produzione del cavo. I cavi corazzati del nastro d'acciaio per i cavi corazzati possono migliorare le proprietà meccaniche dei cavi ed i cavi possono resistere alla pressione meccanica esterna.
Armatura d'acciaio della cinghia/armatura d'acciaio della stagnola, armatura del filo di acciaio/filo di acciaio armor/SWA. Modello corazzato del cavo del nastro d'acciaio: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Funzione di uso:
1. La temperatura di lavoro permissibile a lungo termine del conduttore di cavo non supera 70℃
2. Quando un cortocircuito accade (la durata più lunga non supera 5 secondi), la temperatura massima del conduttore di cavo non supera 160°C.
3. Quando il cavo è posto, la temperatura ambiente non dovrebbe essere più bassa di 0℃. Quando la temperatura è più bassa di 0℃, preriscaldilo in primo luogo.
4. Il raggio di piegamento minimo del cavo non corazzato multiconduttore non dovrebbe essere di meno di 12 volte il diametro esterno del cavo ed il raggio di curvatura minimo del cavo corazzato multiconduttore non dovrebbe essere di meno di 15 volte il diametro esterno del cavo. Il raggio di piegamento minimo di un cavo corazzato del unico centro non dovrebbe essere di meno di 15 volte il diametro esterno del cavo ed il raggio di piegamento minimo di un cavo unarmored del unico centro non dovrebbe essere di meno di 20 volte il diametro esterno del cavo.
5. I parametri strutturali del polietilene unito con legami atomici incrociati hanno isolato il cavo elettrico con una tensione nominale di 0,6/1KV
