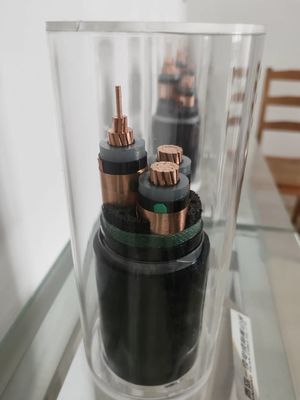

Cavo armato esterno schermato in XLPE

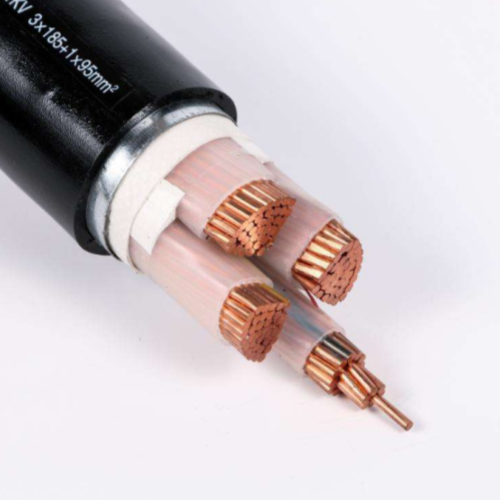

Cavo armato monofase da 35mm
Il cavo armato monofase da 35mm è un componente che fissa uno o più conduttori elettrici isolati in XLPE con guaine in PVC ordinario. Questo componente viene utilizzato per trasmettere energia elettrica a bassa tensione. I cavi di alimentazione LV XLPE XLPE possono essere installati come circuiti permanenti negli edifici, interrati, aerei o nudi.
Caratteristiche fisiche ed elettriche
| N. conduttori x |
Isolamento |
Guaina |
Ø Esterno |
peso |
Portate di corrente in aria 30°C |
Portate di corrente interrate 20°C |
| sez. trasv. |
spessore |
spessore |
circa. |
circa. |
| |
Nominale |
| Fase |
Neutro |
valore |
| mm² |
mm |
mm |
mm |
mm |
kg / km |
A |
A |
| 3×4+1×2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3×6+1×4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3×10+1×6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3×16+1×10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3×25+1×16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3×35+1×16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
Applicazione
I cavi di alimentazione isolati in XLPE sono utilizzati come linee di trasmissione di potenza. Le condizioni generali sono le seguenti:
Utilizzato principalmente per trasmettere potenza o come cavo di controllo.
La temperatura di esercizio generale in ambiente umido o secco è fino a 90°C (130°C di emergenza e 250°C di cortocircuito).
La tensione nominale è 600/1Kv.
Adatto per installazioni aeree (in aria), linee di alimentazione principali o linee di alimentazione ausiliarie interrate nel terreno o nella polvere.
Canalette per cavi, passerelle portacavi, scale portacavi, in tunnel o condotti, e in quadri elettrici e altri ambienti operativi complessi.
Quando è necessario isolare effetti elettromagnetici, anti-interferenza, anti-interferenza e aumentare la resistenza, può funzionare perfettamente dopo guaina metallica (metallica, in particolare rivestimento in alluminio) o armatura metallica a filo (in particolare armatura a filo d'acciaio - SWA).
Caratteristica del prodotto
Eccellenti proprietà elettriche e fisiche - minore perdita di trasmissione elettrica e risparmio energetico.
Capacità di trasportare corrente elevata - temperatura operativa più elevata.
Maggiore resistenza e stabilità - resistenza alla deformazione termica, allo stress cracking e all'invecchiamento termico.
Facile da installare - nessuna restrizione di layout della linea, nessuna restrizione di terreno o altezza.
Senza manutenzione - fino a 60 anni di vita utile.
Il nostro vantaggio
Utilizziamo solo materiali isolanti XLPE di alta qualità.
La produzione di massa ti offre prezzi competitivi.
Sono disponibili campioni gratuiti e OEM.
Standard
Il cavo di alimentazione isolato XLPE 0.6/1KV soddisfa o supera le seguenti specifiche:
IEC 60332-1 è un test per cavi elettrici e ottici in condizioni di incendio.
IEC 60502-1 Cavi di alimentazione isolati ed estrusi e accessori, tensioni nominali di 1 kV e 3 kV.
IEC 60754 testa il gas generato durante la combustione dei materiali del cavo.
IEC 61034 è una misurazione della densità del fumo di un cavo in combustione in condizioni specificate.
BS 7870-3 Cavi polimerici isolati a bassa e media tensione per la distribuzione di energia e la generazione di energia.
DIN VDE0276-603 Cavi di alimentazione - Parte 603: Cavi di distribuzione con una tensione nominale di 0,6 / 1 kV.
ANSI/NEMA WC 70-2009/ICEAS-95-658 Un cavo di alimentazione con una potenza nominale di 2000 volt o inferiore, utilizzato per distribuire energia elettrica.
AS/NZS 4026: 2008 Cavi - Standard Australia per sistemi di distribuzione di energia residenziale sotterranea.
AS/NZS 4961: 2003 Cavi - isolamento polimerico - utilizzati nelle applicazioni di distribuzione di potenza e servizio.
AS/NZS 5000.1: 2005 Cavi - isolamento polimerico - adatti per tensioni di lavoro di 0,6/1 (1,2) kV e inferiori.
Altri standard equivalenti per cavi di alimentazione isolati in PVC.
