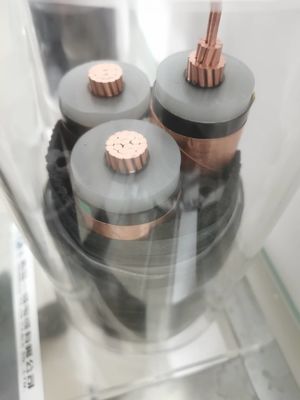

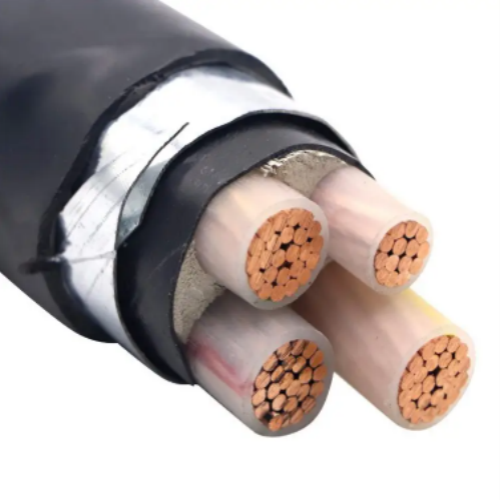

4-Core ha galvanizzato il cavo di rame corazzato d'acciaio 1×25mm2
XLPE ha isolato il cavo
L'isolamento di XLPE dei cavi elettrici medi di tensione inferiore a 30 chilovolt con l'isolamento di XLPE ha proprietà elettriche, meccaniche e termiche molto buone nelle reti medie di tensione. Questo materiale isolante ha resistenza chimica eccellente ed inoltre ha resistenza al freddo. dovuto i vari vantaggi, il tipo dell'isolamento di XLPE notevolmente ha sostituito l'isolamento di carta tradizionale tradizionale scrive in molti campi. XLPE ha isolato i cavi medi di tensione è destinato ad essere longitudinalmente impermeabile. Rispetto ai cavi isolati della carta e del PVC, XLPE ha isolato i cavi elettrici medi di tensione presenta il vantaggio del coefficiente dielettrico basso. La buona prestazione di XLPE ha isolato i cavi rimane costante sopra una gamma di temperature lunga. Questi cavi possono essere messi sulla terra, nell'aria o in tubi.
Caratteristiche fisiche ed elettriche
| No.cores x |
Isolamento |
Guaina |
Ø esterno |
peso |
Valutazioni correnti in aria 30℃ |
Le valutazioni correnti hanno sepolto 20℃ |
| inter-sec. |
spessore |
spessore |
approssimativamente. |
approssimativamente. |
| |
Termine nominale |
| Fase |
Neutrale |
valore |
| millimetro di ² |
millimetro |
millimetro |
millimetro |
millimetro |
chilogrammo/chilometro |
|
|
| 3×4+1×2.5 |
0,7 |
0,7 |
1,8 |
12,7 |
277 |
37 |
47 |
| 3×6+1×4 |
0,7 |
0,7 |
1,8 |
13,9 |
363 |
47 |
60 |
| 3×10+1×6 |
0,7 |
0,7 |
1,8 |
16,1 |
527 |
64 |
81 |
| 3×16+1×10 |
0,7 |
0,7 |
1,8 |
18,6 |
766 |
85 |
106 |
| 3×25+1×16 |
0,9 |
0,7 |
1,8 |
22,2 |
1140 |
113 |
137 |
| 3×35+1×16 |
0,9 |
0,7 |
1,8 |
24,6 |
1475 |
139 |
164
|
Costruzioni:
Cavo isolato minerale a prova di fuoco ignifugo del cavo BTTZ/BTTQ/BTLY di MI di nome di prodotto
Fili di rame torti standard standard del VDE 0295 e di IEC 228 di BACCANO del prodotto, GB5023.6-2012 e norma di società
Il centro 1 il 2 3 4 5 3+1 3+2 4+1 centro
Vita lavorativa <25years>
Tipo di rame del conduttore, classe 5
Materiale dei fili fini del conduttore di rame senza ossigeno
Materiale del composto minerale dell'isolamento (MgO)
Colore di rosso dell'isolamento del centro/bianco/blu/nero/verde/gialli (facoltativo)
Materiale della poliolefina libera dell'alogeno basso dello smorke della guaina (LSZH/LSOH PO)
Tensione 600~1000 VOLT
Vantaggio giù alle profondità 500 mtrs
Sezione 0.25mm2~95.00mm2/AWG1~AWG14
Il raggio di piegamento conceduto installtion minimo del cavo del raggio di piegamento dovrebbe niente di meno che 6 volte del wideth del cavo
Prova del passaggio GB/T18380.1-2001 di resistenza della fiamma e GB5023.6-2012
Guaina isolata di alluminio (AL)
Posa di cavi
Per evitare il danno, XLPE ha isolato i cavi elettrici medi di tensione dovrebbe essere disposto ed installato con attenzione. Deve essere assicurato che i cavi non siano tirati sopra gli spigoli duri o. L'estremità del cavo deve essere sigillata ed impermeabile. Dopo il taglio della lunghezza, entrambe l'estremità deve essere sigillata immediatamente.
La profondità raccomandata dell'installazione è 60 a 80 cm. I cavi unipolari sono sistemati solitamente in una forma trilobale o triangolare.
Per installazione in condotte, l'effetto dell'isolamento termico dello spazio aereo fra il cavo e la parete interna della condotta dovrebbe essere considerato particolarmente. Il diametro interno del condotto dovrebbe essere almeno 1,5 volte il diametro del cavo.
