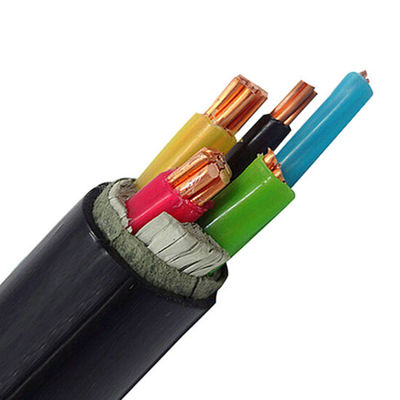

il centro XLPE del rame di 0.6/1kV 35mm ha isolato il cavo elettrico
Descrizione ed applicazione di prodotto
Un cavo elettrico è una componente di uno o più conduttori elettrici, riparata solitamente insieme all'intera guaina. Questa componente è usata per trasmettere il potere. I cavi elettrici possono essere installati in costruzioni come collegamenti permanenti, sepolti nella terra, camminare sopraelevata o nuda.
Usato per la trasmissione e la distribuzione in 0.6/1kV alla trasmissione 8.7/15kV ed ai sistemi di distribuzione. È utilizzato solitamente nella energia elettrica, costruzione, estrazione mineraria, metallurgia, l'industria petrochimica e comunicazioni ed altri campi.
Caratteristiche fisiche ed elettriche
|
No.cores x
|
Isolamento
|
Guaina
|
Ø esterno
|
peso
|
Valutazioni correnti in aria 30℃
|
Le valutazioni correnti hanno sepolto 20℃
|
|
inter-sec.
|
spessore
|
spessore
|
approssimativamente.
|
approssimativamente.
|
|
|
Termine nominale
|
|
Fase
|
Neutrale
|
valore
|
|
millimetro di ²
|
millimetro
|
millimetro
|
millimetro
|
millimetro
|
chilogrammo/chilometro
|
|
|
|
3×4+1×2.5
|
0,7
|
0,7
|
1,8
|
12,7
|
277
|
37
|
47
|
|
3×6+1×4
|
0,7
|
0,7
|
1,8
|
13,9
|
363
|
47
|
60
|
|
3×10+1×6
|
0,7
|
0,7
|
1,8
|
16,1
|
527
|
64
|
81
|
|
3×16+1×10
|
0,7
|
0,7
|
1,8
|
18,6
|
766
|
85
|
106
|
|
3×25+1×16
|
0,9
|
0,7
|
1,8
|
22,2
|
1140
|
113
|
137
|
|
3×35+1×16
|
0,9
|
0,7
|
1,8
|
24,6
|
1475
|
139
|
164
|
Applicazione:
Questo prodotto è adatto a trasporto ed a distribuzione di energia con tensione nominale 0.6/1kv di CA e frequenza di lavoro 50Hz.
I cavi elettrici a bassa tensione sono utilizzati per il trasporto e la distribuzione di energia nel trasporto e nei sistemi di distribuzione di energia 1kV. È ampiamente usata nella energia elettrica, nell'estrazione mineraria, nella costruzione, nella metallurgia, in petrochimico e nei campi di comunicazione e completamente sostituisce i cavi elettrici carta-isolati a bagno d'olio.
XLPE ha isolato i cavi elettrici che XLPE ha isolato i cavi elettrici presenta più vantaggi che i cavi isolati di carta ed i cavi isolati del PVC. Il cavo unito con legami atomici incrociati del polietilene ha alta forza elettrica, la forza meccanica, l'alta resistenza invecchiante, la resistenza chimica della corrosione, lo stress ambientale, la struttura semplice, uso conveniente e può essere usato a lungo alle temperature elevate. Può essere disposto senza un limite del calo.
Vantaggi del cavo di XLPE: Il cavo di XLPE ha un'più alta temperatura di lavoro a lungo termine e una più grande corrente nominale e nell'ambito dello stesso ambiente, la dimensione (sezione trasversale normale) del cavo di XLPE può essere 1 o 2 più piccoli di quello del cavo del PVC. Questi non solo migliorano la qualità e la prestazione del prodotto, ma anche ridurre il costo di produzione del cavo. Cavo corazzato
Il cavo corazzato del nastro d'acciaio può migliorare le proprietà meccaniche del cavo ed il cavo può resistere alla pressione meccanica esterna.
Armatura d'acciaio della cinghia/armatura d'acciaio della stagnola, armatura del filo di acciaio/filo di acciaio armor/SWA. Modello corazzato del cavo del nastro d'acciaio: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Caratteristiche di funzionamento
1) Temperatura di lavoro
La temperatura di lavoro continua massima permessa del conduttore non supererà 90℃
2) Temperatura di cortocircuito del conduttore
Non deve superare il ℃ 250. (La durata più lunga è di 5 secondi)
3) Raggio di piegamento:
Raggio di piegamento di cavo unipolare: raggio di piegamento 20D di cavo multipolare: 15D
D = diametro totale reale del cavo (millimetri)
4) Temperatura dell'installazione:
La temperatura minima dell'installazione è 0°C.
Ponendo le circostanze ed i parametri di base usati per calcolare la corrente nominale:
Stenditura del metodo:
Temperatura ambiente nell'aria: 40℃ direttamente ha sepolto: Resistenza termica 1.0℃ del suolo 25℃·m/W
Disposizione del cavo unipolare: parallelo (parallelamente: 1D D = diametro)
