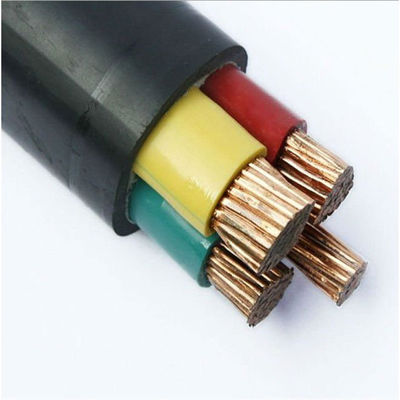

95mm2 Xlpe ha isolato il produttore corazzato del cavo elettrico
L'introduzione di XLPE ha isolato il cavo:
Cavo elettrico: Cavo elettrico di rame del centro con l'isolamento del PVC o di XLPE, guaina esterna del PE o del PVC, cavo elettrico corazzato o non corazzato del nastro d'acciaio di STA/cavo
Tipo: Yjv22 Yjv23 Yjlv22 Yjlv23
Numero dei centri: il singolo centro, i 2 centri, i 3 centri, i 4 centri, i 5 centri
Gamma di produzione: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630mm2
Tensione relativa: 300/300v, 300/500v, 450/750v, 0.6/1kV
Caratteristiche fisiche ed elettriche
|
No.cores x
|
Isolamento
|
Guaina
|
Ø esterno
|
peso
|
Valutazioni correnti in aria 30℃
|
Le valutazioni correnti hanno sepolto 20℃
|
|
inter-sec.
|
spessore
|
spessore
|
approssimativamente.
|
approssimativamente.
|
|
|
Termine nominale
|
|
Fase
|
Neutrale
|
valore
|
|
millimetro di ²
|
millimetro
|
millimetro
|
millimetro
|
millimetro
|
chilogrammo/chilometro
|
|
|
|
3×4+1×2.5
|
0,7
|
0,7
|
1,8
|
12,7
|
277
|
37
|
47
|
|
3×6+1×4
|
0,7
|
0,7
|
1,8
|
13,9
|
363
|
47
|
60
|
|
3×10+1×6
|
0,7
|
0,7
|
1,8
|
16,1
|
527
|
64
|
81
|
|
3×16+1×10
|
0,7
|
0,7
|
1,8
|
18,6
|
766
|
85
|
106
|
|
3×25+1×16
|
0,9
|
0,7
|
1,8
|
22,2
|
1140
|
113
|
137
|
|
3×35+1×16
|
0,9
|
0,7
|
1,8
|
24,6
|
1475
|
139
|
164
|
Applicazione:
Questo prodotto è adatto a trasporto ed a distribuzione di energia con tensione nominale 0.6/1kv di CA e frequenza di lavoro 50Hz.
I cavi elettrici a bassa tensione sono utilizzati per il trasporto e la distribuzione di energia nel trasporto e nei sistemi di distribuzione di energia 1kV. È ampiamente usata nella energia elettrica, nell'estrazione mineraria, nella costruzione, nella metallurgia, in petrochimico e nei campi di comunicazione e completamente sostituisce i cavi elettrici carta-isolati a bagno d'olio.
XLPE ha isolato i cavi elettrici che XLPE ha isolato i cavi elettrici presenta più vantaggi che i cavi isolati di carta ed i cavi isolati del PVC. Il cavo unito con legami atomici incrociati del polietilene ha alta forza elettrica, la forza meccanica, l'alta resistenza invecchiante, la resistenza chimica della corrosione, lo stress ambientale, la struttura semplice, uso conveniente e può essere usato a lungo alle temperature elevate. Può essere disposto senza un limite del calo.
Vantaggi del cavo di XLPE: Il cavo di XLPE ha un'più alta temperatura di lavoro a lungo termine e una più grande corrente nominale e nell'ambito dello stesso ambiente, la dimensione (sezione trasversale normale) del cavo di XLPE può essere 1 o 2 più piccoli di quello del cavo del PVC. Questi non solo migliorano la qualità e la prestazione del prodotto, ma anche ridurre il costo di produzione del cavo. Cavo corazzato
Il cavo corazzato del nastro d'acciaio può migliorare le proprietà meccaniche del cavo ed il cavo può resistere alla pressione meccanica esterna.
Armatura d'acciaio della cinghia/armatura d'acciaio della stagnola, armatura del filo di acciaio/filo di acciaio armor/SWA. Modello corazzato del cavo del nastro d'acciaio: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Funzione di uso:
1. La temperatura di lavoro permissibile a lungo termine del conduttore di cavo non supera 70℃
2. Quando un cortocircuito accade (la durata più lunga non supera 5 secondi), la temperatura massima del conduttore di cavo non supera 160°C.
3. Quando il cavo è posto, la temperatura ambiente non dovrebbe essere più bassa di 0℃. Quando la temperatura è più bassa di 0℃, preriscaldilo in primo luogo.
4. Il raggio di piegamento minimo del cavo non corazzato multiconduttore dovrebbe essere niente di meno che 12 volte il diametro esterno del cavo ed il raggio di curvatura minimo del cavo armato multiconduttore dovrebbe essere non più piccolo di 15 volte il diametro esterno del cavo. Il raggio di piegamento minimo di un cavo corazzato del unico centro non dovrebbe essere di meno di 15 volte il diametro esterno del cavo ed il raggio di piegamento minimo di un cavo unarmored del unico centro non dovrebbe essere di meno di 20 volte il diametro esterno del cavo.
5. I parametri strutturali di XLPE hanno isolato il cavo elettrico con tensione nominale 0.6/1KV
