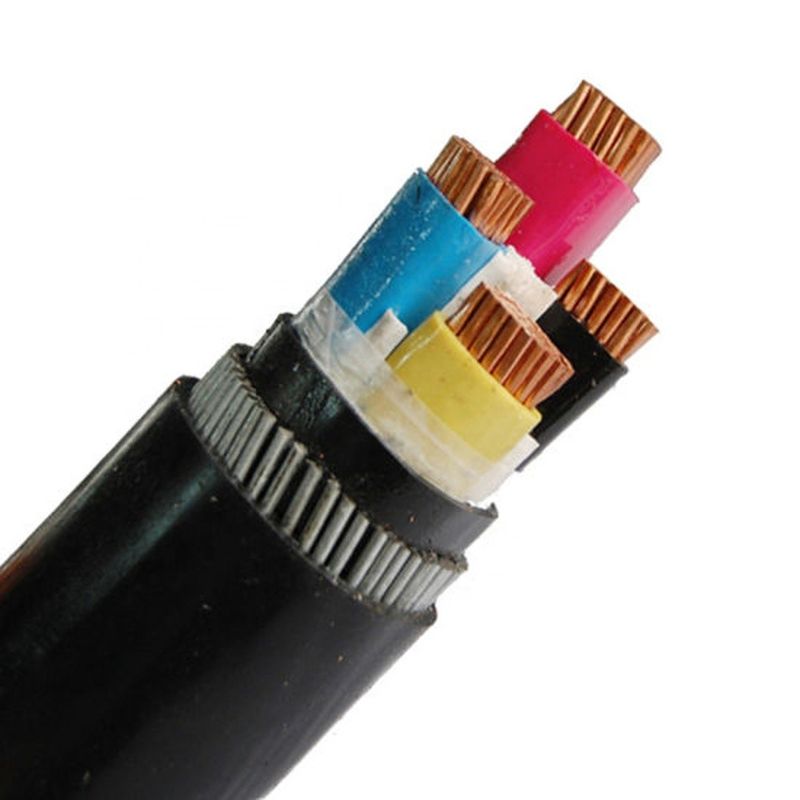

300mm2 XLPE ha isolato ed il PVC ha inguainato il cavo elettrico
Introduzione del cavo di XLPE:
1. Uso di cavo ad alta tensione
I cavi ad alta tensione sono adatti a stenditura fissa delle linee del trasporto e di distribuzione di energia con CA 50HZ e della tensione nominale 66KV e sotto a trasporto di energia.
2. Funzione di uso
La temperatura nominale massima del conduttore di cavo è ℃ 90
Durante il periodo di cortocircuito (la durata più lunga non supera 5s), la temperatura massima del conduttore di cavo non supererà il ℃ 250
La temperatura ambiente quando pone i cavi non sarà più bassa di 0 ℃
Caratteristiche fisiche ed elettriche
No.cores x | Isolamento | Guaina | Ø esterno | peso | Valutazioni correnti in aria 30℃ | Le valutazioni correnti hanno sepolto 20℃ |
inter-sec. | spessore | spessore | approssimativamente. | approssimativamente. |
| Termine nominale |
Fase | Neutrale | valore |
millimetro di ² | millimetro | millimetro | millimetro | millimetro | chilogrammo/chilometro | | |
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |
Le caratteristiche e gli usi di XLPE hanno isolato i cavi elettrici:
Il polietilene unito con legami atomici incrociati ha isolato il cavo elettrico ha le caratteristiche di alta forza meccanica, di forte resistenza di stress ambientale, della prestazione elettrica eccellente e di forte resistenza corrente.
Attacco chimico. Inoltre, il prodotto leggero e semplice è di facile impiego. Questo prodotto è adatto a trasmissione ed a sistemi di distribuzione con una tensione nominale di 0.6/1kv.
Ha le caratteristiche principali dei cavi resistenti al fuoco. I cavi non sono facili da prendere il fuoco o continuare a bruciare soltanto all'interno di certa gamma. È adatto a centrali elettriche, a sottopassaggi, a tunnel, a grattacieli e ad su grande scala
Cavi distribuiti densi nelle imprese industriali ed estraenti, in giacimenti di petrolio, nelle miniere di carbone ed in altri posti.
Prestazione tecnica del cavo di alimentazione
1. La valutazione della temperatura massima del conduttore di cavo isolato del PVC è 70°C. Quando un cortocircuito accade (la durata più lunga non supera 5S), la temperatura del conduttore non supera 160°C.
2. La temperatura nominale massima del conduttore del cavo isolato di XLPE è 90℃, il cortocircuito accade (la durata più lunga non supera 5S) e la temperatura del conduttore non supera 250℃.
3. Quando installare il PVC ha isolato o inguainato i cavi, la temperatura ambiente non dovrebbe essere più bassa di 0℃.
4. Stabilità chimica perfetta, resistenza agli acidi, alcali, oli e solventi organici e ritardatori della fiamma.
Vantaggi dei cavi elettrici.
1. Occupa una piccola zona. Solitamente è sepolto nel suolo o è disposto all'interno. In fosse e tunnel.
La distanza dell'isolamento fra le linee è molto piccola, nessuna torre è usata, meno terra è occupata e nessuno spazio al suolo è occupato basicamente.
2. Alta affidabilità. Colpito dalle condizioni atmosferiche e dall'ambiente circostante, la prestazione di trasmissione è stabile e l'affidabilità è alta.
3. Fornisce i termini più favorevoli per lo sviluppo di tensione ultraelevata e di grande capacità quali la bassa temperatura ed i cavi superconduttori.
4. Grande capacità distribuita.
5. Meno carico di lavoro di manutenzione.
6. La possibilità di scossa elettrica è piccola.
