Il PVC ignifugo del Tri centro ha unito con legami atomici incrociati il cavo del polietilene

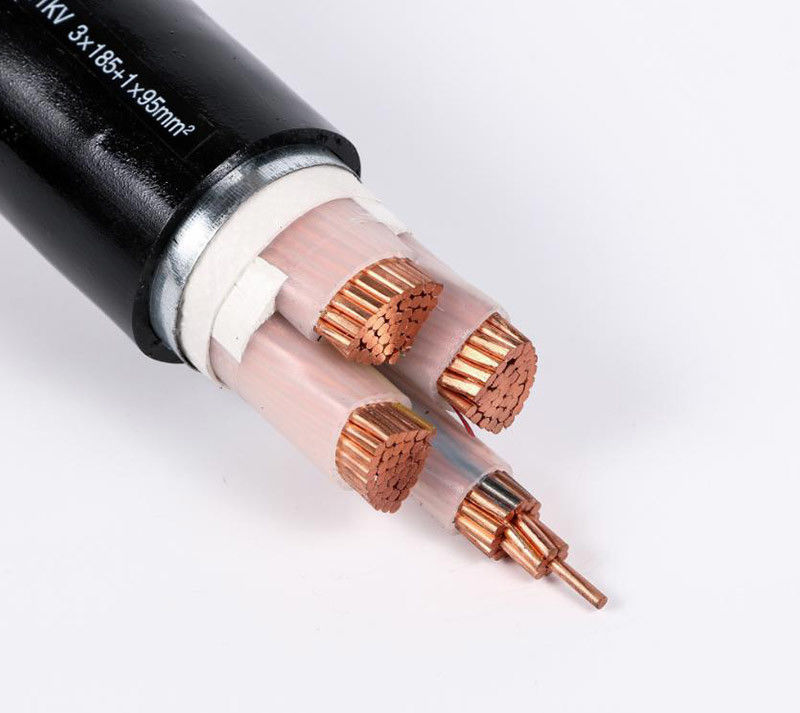

Introduzione del cavo di XLPE:
1. Uso di cavo ad alta tensione
I cavi ad alta tensione sono adatti a stenditura fissa delle linee del trasporto e di distribuzione di energia con CA 50HZ e della tensione nominale 66KV e sotto a trasporto di energia.
2. Funzione di uso
La temperatura nominale massima del conduttore di cavo è ℃ 90
Durante il periodo di cortocircuito (la durata più lunga non supera 5s), la temperatura massima del conduttore di cavo non supererà il ℃ 250
La temperatura ambiente quando pone i cavi non sarà più bassa di 0 ℃
Vantaggi del cavo di XLPE:
1. rame puro anaerobico di alta qualità 99,99%: conducibilità antinvecchiamento e alta di grande purezza, capacità di carico corrente eccellente, trasmissione veloce e stabile bassa di resistività.
2. Isolamento rispettoso dell'ambiente di alta qualità del PVC: Facendo uso delle materie plastiche di alta qualità, ha le caratteristiche di resistenza all'usura, della resistenza dell'alcali e dell'acido, della resistenza al fuoco, della resistenza di olio, dell'antigelo, ecc. ed ha un tempo di impiego più lungo.
3. Eccentricità bassa del centro e spessore uniforme: L'uso di attrezzatura avanzata assicura l'eccentricità bassa del centro e lo spessore uniforme del cavo, che può efficacemente impedire la corrente elettrica colpire il fuoco ed assicurare l'uso sicuro dell'elettricità.
Posizione utilizzata:
Adatto ad all'interno, le fosse del cavo, le condutture, i tunnel, ecc., possono anche essere sepolti in suolo sciolto, non possono resistere alle forze esterne, usate generalmente per la trasmissione principale del circuito, la tensione nominale usata per il trasporto di energia e le linee di distribuzione
Caratteristiche fisiche ed elettriche
| No.cores x |
Isolamento |
Guaina |
Ø esterno |
peso |
Valutazioni correnti in aria 30℃ |
Le valutazioni correnti hanno sepolto 20℃ |
| inter-sec. |
spessore |
spessore |
approssimativamente. |
approssimativamente. |
| |
Termine nominale |
| Fase |
Neutrale |
valore |
| millimetro di ² |
millimetro |
millimetro |
millimetro |
millimetro |
chilogrammo/chilometro |
|
|
| 3×4+1×2.5 |
0,7 |
0,7 |
1,8 |
12,7 |
277 |
37 |
47 |
| 3×6+1×4 |
0,7 |
0,7 |
1,8 |
13,9 |
363 |
47 |
60 |
| 3×10+1×6 |
0,7 |
0,7 |
1,8 |
16,1 |
527 |
64 |
81 |
| 3×16+1×10 |
0,7 |
0,7 |
1,8 |
18,6 |
766 |
85 |
106 |
| 3×25+1×16 |
0,9 |
0,7 |
1,8 |
22,2 |
1140 |
113 |
137 |
| 3×35+1×16 |
0,9 |
0,7 |
1,8 |
24,6 |
1475 |
139 |
164 |
| 3×50+1×25 |
1 |
0,9 |
1,8 |
27,7 |
1951 |
173 |
198 |
| 3×70+1×35 |
1,1 |
0,9 |
1,9 |
31,9 |
2662 |
222 |
246 |
| 3×95+1×50 |
1,1 |
1 |
2,1 |
36,2 |
3578 |
271 |
293 |
