L'approvvigionamento di energia XLPE ha isolato il cavo/la fune collegata incrocio leggero del polietilene

L'approvvigionamento di energia XLPE ha isolato il cavo/la fune collegata incrocio leggero del polietilene

Applicazione

I cavi elettrici per approvvigionamento di energia sono installati in aria aperta, dentro nel sottosuolo, all'interno, nei canali per cavi, nelle centrali elettriche, nei collegamenti residental e nell'illuminazione di via come pure nelle reti dell'abbonato, in cui i danni meccanici non devono essere preveduti.

Dettagli rapidi

-------------------------------------------------------

– Sezione trasversale nominale: 2X120 millimetro2

– Diametro esterno Ø approssimativamente: 27,4 millimetri

– Peso netto approssimativo: 2617 kg/km

– CC del conduttore resistente a 20°C: 0,15 Ω/km

Caratteristiche elettriche

-------------------------------------------------------

– Tensione nominale Uo/U (Um): 600/1000 V

– Aria corrente massima 30°C di valutazione: 431 A

– 20°C sepolto valutazione corrente massima: 463 A

– Resistenza massima di CC, conduttore 20°C: 0.15Ω/chilometro

– Tensione di prova: 4000 V

Caratteristiche dimensionali

-------------------------------------------------------

– Sezione trasversale nominale: 120 millimetri2

– No dei conduttori: scelga il centro 2

– Spessore dell'isolamento: 1.2mm

– valore nominale di spessore della guaina: 2,1 millimetri

– Diametro esterno massimo Ø: 27,4 millimetri

– Peso approssimativo: 2617 kg/km

Caratteristiche di uso

-------------------------------------------------------

– Temperatura di funzionamento massima: °C 90

– Temperatura di cortocircuito: +250°C (massimo 5 s di durata di cortocircuito)

– durante l'installazione fino a -5°C

– Gamma di temperature: - 20 + a °C 90

– Raggio di piegamento minimo: un cavo Ø di 15 x

Norme

-------------------------------------------------------

Internazionale: IEC 60502-1
Cittadino: GB T 12706.1-2008

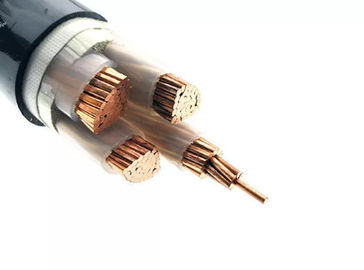

Caratteristiche della costruzione

-------------------------------------------------------
1. conduttore
– Conduttore di rame nudo, classe 2 - IEC 60228

– Per le più piccole dimensioni, un conduttore rotondo solido, classe 1
2. isolamento: Composto di XLPE

3. Riempitore: Riempitore dei pp
4. guaina esterna: Composto del PVC
5. colore della guaina: Il nero
