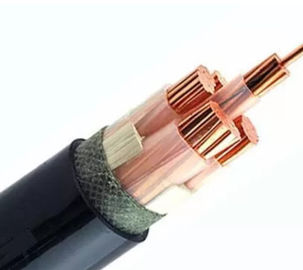

Cavo isolato XLPE inguainato PVC con il conduttore di rame nudo della classe 2
NORME
Internazionale: IEC 60502-1
Cittadino: GB T 12706.1-2008
COSTRUZIONE:
1. CONDUTTORE
– Conduttore di rame nudo, classe 2 - IEC 60228
2. ISOLAMENTO
– Composto di XLPE
3. RIEMPITORE
– Riempitore dei pp
nastro 4.Wrapping
Nel caso di cavo armato:
5. GUAINA INTERNA
– Composto del PVC
6. ARMATURA
– Doppio nastro d'acciaio galvanizzato.
7. GUAINA ESTERNA:
– Composto del PVC
Colore della guaina:
– Il nero
APPLICAZIONI:
I cavi elettrici per approvvigionamento di energia sono installati in aria aperta, dentro nel sottosuolo, all'interno, nei canali per cavi, nelle centrali elettriche, nei collegamenti residental e nell'illuminazione di via come pure nelle reti dell'abbonato, in cui i danni meccanici non devono essere preveduti.
Parametri
No.cores x inter-sec. |
Isolamento spessore |
Nominale Guaina spessore |
Ø esterno approssimativamente. |
peso approssimativamente. |
Valutazioni correnti in aria 30℃ | Le valutazioni correnti hanno sepolto 20℃ | |
Fase | Neutrale | ||||||
millimetro di ² | millimetro | millimetro | millimetro | millimetro | chilogrammo/chilometro | A | A |
4×4+1×2.5 | 0,7 | 0,7 | 1,8 | 14,2 | 320 | 38 | 48 |
4×6+1×4.0 | 0,7 | 0,7 | 1,8 | 15,6 | 427 | 48 | 60 |
4×10+1×6.0 | 0,7 | 0,7 | 1,8 | 18,1 | 636 | 66 | 81 |
4×16+1×10 | 0,7 | 0,7 | 1,8 | 20,8 | 941 | 88 | 107 |
4×25+1×16 | 0,9 | 0,7 | 1,8 | 24,9 | 1441 | 118 | 137 |
4×35+1×16 | 0,9 | 0,7 | 1,8 | 27,1 | 1853 | 144 | 165 |
4×50+1×25 | 1,0 | 0,9 | 1,9 | 31,6 | 2616 | 177 | 196 |
4×70+1×35 | 1,1 | 0,9 | 2,1 | 36,5 | 3578 | 227 | 244 |
4×95+1×50 | 1,1 | 1,0 | 2,2 | 41,6 | 4843 | 277 | 288 |
4×120+1×70 | 1,2 | 1,1 | 2,4 | 46,3 | 6110 | 325 | 329 |
4×150+1×70 | 1,4 | 1,1 | 2,5 | 51,2 | 7421 | 375 | 369 |
4×185+1×95 | 1,6 | 1,1 | 2,7 | 56,8 | 9191 | 433 | 418 |
4×240+1×120 | 1,7 | 1,2 | 2,9 | 63,2 | 11763 | 518 | 488 |
4×300+1×150 | 1,8 | 1,4 | 3,1 | 70,0 | 14595 | 625 | 555 |
