La bassa tensione il centro XLPE di 0.6/1 chilovolt 3+2 ha isolato Unarmoured del cavo & corazzato inguainati PVC
APPLICAZIONI:
I cavi elettrici per approvvigionamento di energia sono installati in aria aperta, dentro nel sottosuolo, all'interno, nei canali per cavi, nelle centrali elettriche, nei collegamenti residental e nell'illuminazione di via come pure nelle reti dell'abbonato, in cui i danni meccanici non devono essere preveduti.

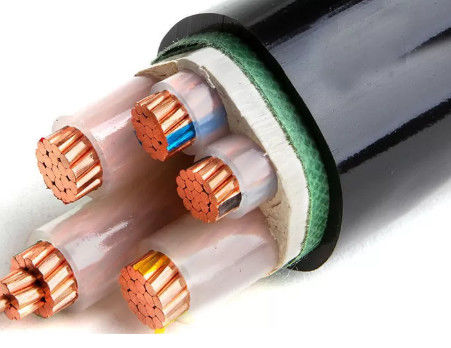

COSTRUZIONE:
1. CONDUTTORE
– Conduttore di rame nudo, classe 2 - IEC 60228
2. ISOLAMENTO
– Composto di XLPE
3. RIEMPITORE
– Riempitore dei pp
4. AVVOLGERE NASTRO
Nel caso dei cavi corazzati:
5. GUAINA INTERNA
– Composto del PVC
6. ARMATURA
– Doppio nastro d'acciaio galvanizzato.
7. GUAINA ESTERNA:
– Composto del PVC
Colore della guaina:
– Il nero
Parametri
|
No.cores x |
Isolamento |
Guaina |
Ø esterno |
peso |
Valutazioni correnti in aria 30℃ |
Le valutazioni correnti hanno sepolto 20℃ |
|
|
Fase |
Neutrale |
||||||
|
millimetro di ² |
millimetro |
millimetro |
millimetro |
millimetro |
chilogrammo/chilometro |
A |
A |
|
3×4+2×2.5 |
0,7 |
0,7 |
1,8 |
12,7 |
302 |
37 |
47 |
|
3×6+2×4 |
0,7 |
0,7 |
1,8 |
13,9 |
404 |
47 |
60 |
|
3×10+2×6 |
0,7 |
0,7 |
1,8 |
16,1 |
592 |
64 |
81 |
|
3×16+2×10 |
0,7 |
0,7 |
1,8 |
18,6 |
879 |
85 |
106 |
|
3×25+2×16 |
0,9 |
0,7 |
1,8 |
22,2 |
1338 |
113 |
137 |
|
3×35+2×16 |
0,9 |
0,7 |
1,8 |
24,6 |
1650 |
139 |
164 |
|
3×50+2×25 |
1,0 |
0,9 |
1,8 |
27,7 |
2355 |
173 |
198 |
|
3×70+2×35 |
1,1 |
0,9 |
1,9 |
31,9 |
3211 |
222 |
246 |
|
3×95+2×50 |
1,1 |
1,0 |
2,1 |
36,2 |
4353 |
271 |
293 |
|
3×120+2×70 |
1,2 |
1,1 |
2,2 |
39,9 |
5566 |
318 |
334 |
|
3×150+2×70 |
1,4 |
1,1 |
2,3 |
45 |
6600 |
370 |
375 |
|
3×185+2×95 |
1,6 |
1,1 |
2,5 |
49,4 |
8264 |
427 |
422 |
|
3×240+2×120 |
1,7 |
1,2 |
2,7 |
54,9 |
10501 |
507 |
492 |
|
3×300+2×150 |
1,8 |
1,4 |
2,9 |
62,9 |
13044 |
599 |
560 |
