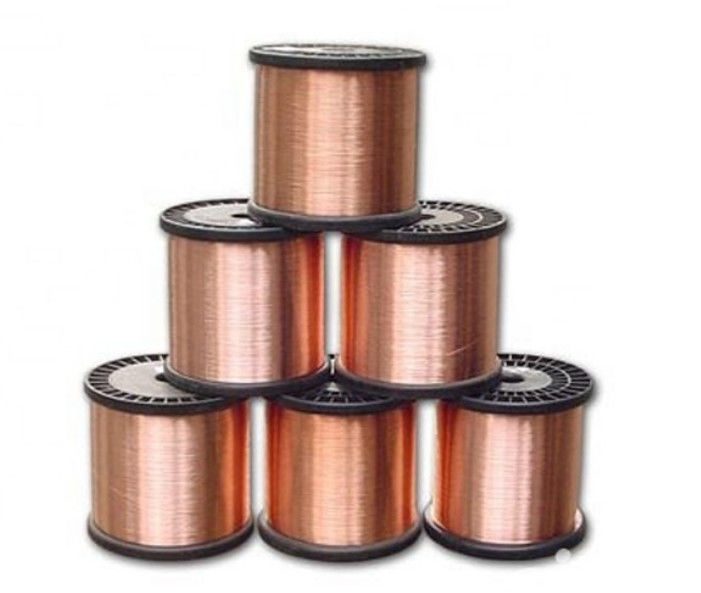

Filo di avvolgimento tondo in filo di alluminio rivestito di rame CCA da 7,5 mm 8,5 mm
Analisi delle caratteristiche del prodotto:
1, resistività DC: resistività della linea di rame del filo di alluminio rivestito di rame grande di circa 1,5 volte il filo di rame, i valori femminili sono gli stessi, il filo di rame del filo di alluminio rivestito di rame pesa circa 1/2.
2, l'uso del conduttore in alluminio rivestito di rame può essere continuato per molti anni per soddisfare la corrente nella selezione, progettazione, installazione e altre abitudini del prodotto di fili e cavi, inoltre ha premuto i terminali del cavo, consentendo la saldatura.
3, resistenza CA inferiore:
4, peso leggero e basso costo: rispetto alle stesse specifiche tecniche del cavo in rame, un risparmio sui costi del cavo conduttore in alluminio rivestito in rame superiore al 40%, un risparmio sui costi del cavo conduttore composito in alluminio / rame rivestito in rame superiore al 20%.
5, buona saldabilità: filo di alluminio rivestito di rame a causa della sua superficie rivestita con uno strato di rame concentrico, con filo di rame quindi ha la stessa saldabilità, per facilitare la produzione
Classificazione
Uno è il cavo in alluminio rivestito di rame per scopi di segnale o comunicazione e l'altro è per l'alimentazione
Livello di tensione
0.6/1KV3.6/6KV8.7/10KV, 8.7/15KV12/20KV
18/20KV21/35KV26/35KV
Tipo e dati
Nucleo singolo da 0,6/1KV
Sezione nominale del conduttore | Spessore nominale isolamento (mm) | Spessore della guaina (mm) |
Diametro del cavo (mm) |
Peso di riferimento (kg/km) |
20℃ Max DC resistenza del conduttore (Ω/KM) |
1x2,5 | 0.8 | 1.8 | 7.5 | 63 | 10.8 |
1x4 | 1.0 | 1.8 | 8.5 | 80 | 6.92 |
1x6 | 1.0 | 1.8 | 9.0 | 94 | 4.35 |
1x10 | 1.0 | 1.8 | 10.0 | 126 | 2.70 |
1x16 | 1.0 | 1.8 | 11.5 | 161 | 1.74 |
1x25 | 1.2 | 1.8 | 13.5 | 225 | 1.10 |
1x35 | 1.2 | 1.8 | 14.0 | 277 | 0,765 |
1x50 | 1.4 | 1.8 | 16.0 | 355 | 0,539 |
1x70 | 1.4 | 1.8 | 17.5 | 460 | 0,386 |
1x95 | 1.6 | 1.8 | 20.0 | 603 | 0,284 |
1x120 | 1.6 | 1.8 | 21.5 | 722 | 0,220 |
1x150 | 1.8 | 1.8 | 24.0 | 871 | 0,173 |
1x185 | 2.0 | 1.8 | 26.0 | 1065 | 0.141 |
1x240 | 2.2 | 2.0 | 30.0 | 1364 | 0.102 |
1x300 | 2.4 | 2.2 | 32.0 | 1687 | 0,0843 |
