3 X 1,5 Mm2 3 X 150 Mm2 Cavo elettrico isolato minerale Cavo Micc
Il cavo di alimentazione con isolamento minerale viene utilizzato nei circuiti di distribuzione in grandi edifici, trasporti ferroviari, ospedali, centri commerciali, luoghi di intrattenimento, data center e altri luoghi importanti

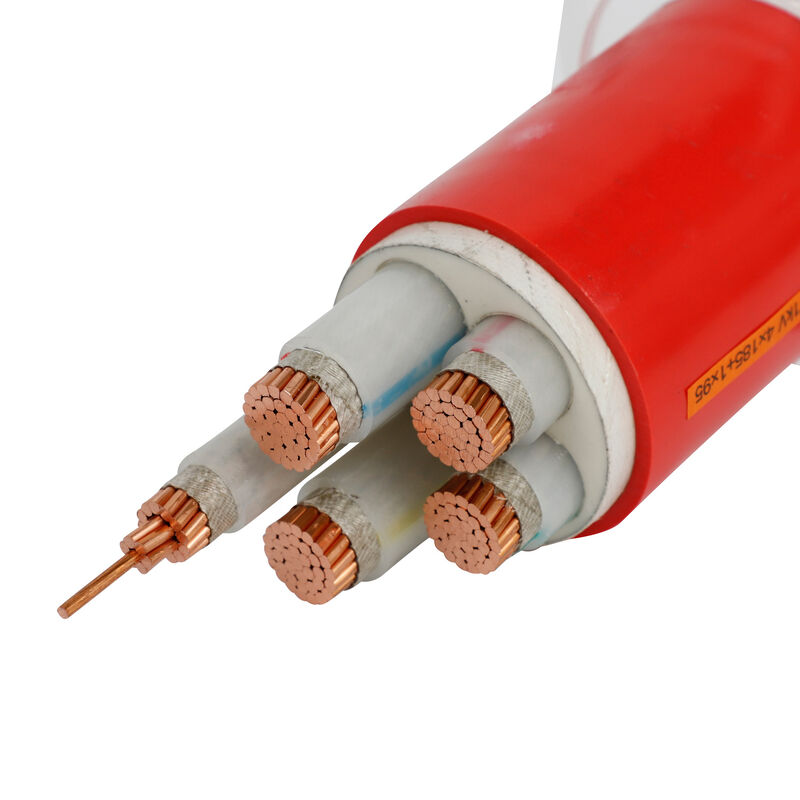

Struttura del cavo elettrico a isolamento minerale
1. Conduttore del cavo: è costituito da fili di rame intrecciati, con proprietà flessionali favorevoli
2. Strato isolante: adotta materiali isolanti inorganici resistenti alle alte temperature
3. Guaina in rame: materiali in rame, mediante lavorazione speciale, con proprietà flessionali favorevoli.utilizzato come filo PE.
4. Guaina esterna: è realizzata in materiali plastici a bassa tossicità dei fumi, con favorevole protezione dalla corrosione.
Nominale Attraverso sezione |
Esterno Diametro ca. |
Peso del cavo ca. | Caduta di tensione | Mini flessione raggio |
|
Monofase | Trifase | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3 x 1,5 | 10.7 | 273.3 | 30.8 | 26.7 | 160,5 |
3 x 2,5 | 11.6 | 319,4 | 18.9 | 16.4 | 174,0 |
3x4 | 12.5 | 398.3 | 11.8 | 10.2 | 187,5 |
3x6 | 13.7 | 479,9 | 7.9 | 6.81 | 205,5 |
3x10 | 17.3 | 636.1 | 4.7 | 4.05 | 259,5 |
3x16 | 19.5 | 846,8 | 2.94 | 2.55 | 292,5 |
3x25 | 22.3 | 1.192,9 | 1.87 | 1.62 | 334,5 |
3x35 | 25.2 | 1.518,8 | 1.35 | 1.17 | 378,0 |
3x50 | 28.6 | 1.950,5 | 1.01 | 0,87 | 429,0 |
3x70 | 32.7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
3x95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
3x120 | 40.9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
3x150 | 45.5 | 5.284,9 | 0,36 | 0,313 | 682,5 |
Secondo gli standard nazionali, filo e cavo resistenti al fuoco: test caratteristico del metodo di prova del fuoco, secondo GB12666.6 Classe A, bruciare nel fuoco con una temperatura della fiamma di 950 ℃ applicare una tensione di 750 V tra fase e fase e tra fase e guaina esterna dovrebbe essere in grado di resistere per 90 minuti senza guasti.
Classe B, focaccia al fuoco con temperatura della fiamma 750-800 ° C, applicare una tensione di 750 V tra fase e fase e tra fase e guaina dovrebbe essere in grado di resistere per 90 minuti senza guasti.
Secondo la BS6378, il cavo ignifugo flessibile soddisfa i seguenti requisiti:
Classe A 650 ℃ 3 ore
Classe B 750 ℃ 3 ore
Classe C 950 ℃ 3 ore
Classe S 950 ℃ 20 min
Tensione nominale: 0,6/1kV
Tensione di lavoro nominale: carico leggero 500 V, carico pesante 750 V;
Corrente nominale: unipolare 25-1800 A;multipolare 16-500A
Resistenza di isolamento: resistenza di isolamento ≥ 1000 MΩ per km.lunghezza del cavo inferiore a 100 m, quindi la resistenza di isolamento ≥ 10000 MΩ
