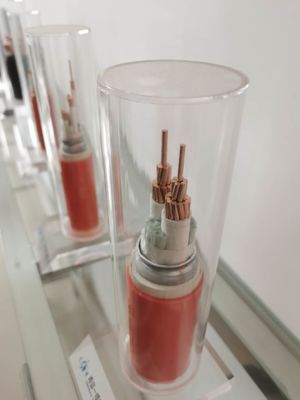

Cavo con isolamento minerale ignifugo 450/750V in edifici industriali
Il cavo ad isolamento minerale è idoneo per l'utilizzo in edifici industriali, edifici civili linee di trasmissione e distribuzione per impianti antincendio e
sistemi di emergenza.

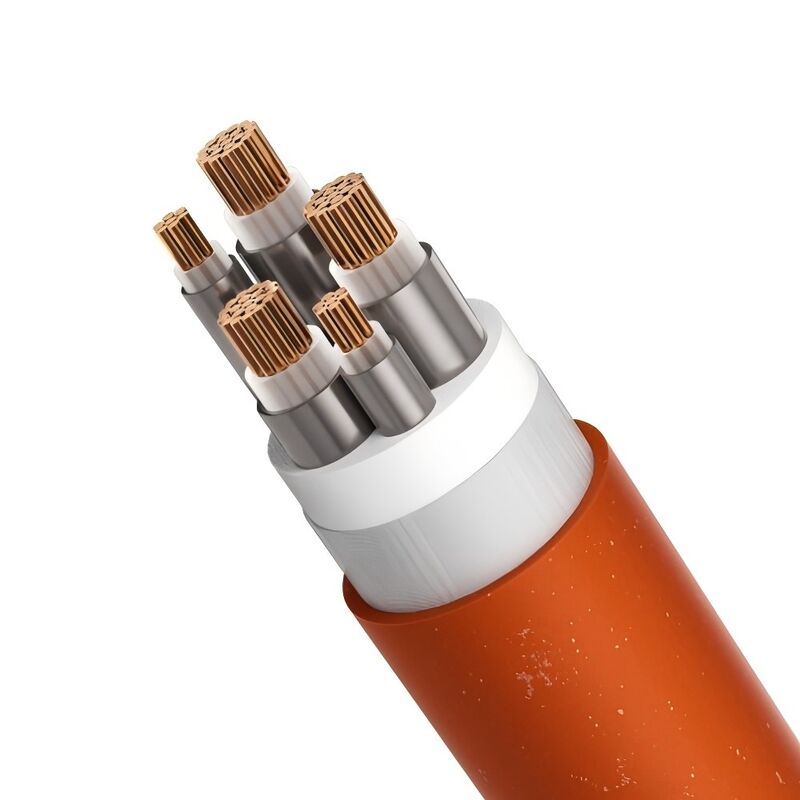

Struttura di cavo flessibile ignifugo
1. Conduttore del cavo: è costituito da fili di rame intrecciati, con proprietà flessionali favorevoli
2. Strato isolante: adotta materiali isolanti inorganici resistenti alle alte temperature
3. Guaina in rame: materiali in rame, mediante lavorazione speciale, con proprietà flessionali favorevoli.utilizzato come filo PE.
4. Guaina esterna: è realizzata in materiali plastici a bassa tossicità dei fumi, con favorevole protezione dalla corrosione.
Parametri del cavo a isolamento minerale
Nominale Attraverso sezione |
Esterno Diametro ca. |
Peso del cavo ca. | Caduta di tensione | Mini flessione raggio |
|
Monofase | Trifase | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3 x 1,5 | 10.7 | 273.3 | 30.8 | 26.7 | 160,5 |
3 x 2,5 | 11.6 | 319,4 | 18.9 | 16.4 | 174,0 |
3x4 | 12.5 | 398.3 | 11.8 | 10.2 | 187,5 |
3x6 | 13.7 | 479,9 | 7.9 | 6.81 | 205,5 |
3x10 | 17.3 | 636.1 | 4.7 | 4.05 | 259,5 |
3x16 | 19.5 | 846,8 | 2.94 | 2.55 | 292,5 |
3x25 | 22.3 | 1.192,9 | 1.87 | 1.62 | 334,5 |
3x35 | 25.2 | 1.518,8 | 1.35 | 1.17 | 378,0 |
3x50 | 28.6 | 1.950,5 | 1.01 | 0,87 | 429,0 |
3x70 | 32.7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
3x95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
3x120 | 40.9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
Modello di cavo flessibile ignifugo
YTTW
Y: Simbolo della serie
T: Direttore di Cooper
T: Guaina in rame
W: Isolamento inorganico
Secondo gli standard nazionali, filo e cavo resistenti al fuoco: test caratteristico del metodo di prova del fuoco, secondo GB12666.6 Classe A, bruciare nel fuoco con una temperatura della fiamma di 950 ℃ applicare una tensione di 750 V tra fase e fase e tra fase e guaina esterna dovrebbe essere in grado di resistere per 90 minuti senza guasti.
Classe B, focaccia al fuoco con temperatura della fiamma 750-800 ° C, applicare una tensione di 750 V tra fase e fase e tra fase e guaina dovrebbe essere in grado di resistere per 90 minuti senza guasti.
2. Secondo la BS6378, il cavo ignifugo flessibile soddisfa i seguenti requisiti:
Classe A 650 ℃ 3 ore
Classe B 750 ℃ 3 ore
Classe C 950 ℃ 3 ore
Classe S 950 ℃ 20 min
1. Eccellente proprietà ignifuga, la valutazione ignifuga non solo soddisfa lo standard nazionale GB1266.6: categoria A 950 ℃ 90 min, ma soddisfa anche lo standard britannico BS 187-1994: Classe A 650 ℃ 3 ore: classe B 750 ℃ 3 ore ;classe C 950 ℃ 3h nel frattempo, è anche in grado di resistere a spruzzi d'acqua o colpi meccanici;
2. Lunga lunghezza continua: la lunghezza può soddisfare la richiesta di lunghezza per l'alimentazione nonostante il cavo unipolare o multipolare e la lunghezza continua di ciascun cavo può arrivare fino a 1000 m.
3. Ampia area della sezione trasversale, l'area della sezione del cavo unipolare raggiunge i 630 mm2 e quella del cavo multipolare raggiunge i 70 mm2.
4. Proprietà di flessibilità, il cavo può essere avvolto sulla bobina del cavo con il raggio di curvatura 6-10D, (D è il diametro esterno del cavo):
5. Non tossicità senza fumo durante la combustione, adotta materiali inorganici (materiali non infiammabili) per l'isolamento, la sua combustione non produrrebbe alcun gas nocivo o secondario
l'inquinamento è un prodotto di protezione ambientale;
6. Elevata capacità di sovraccarico, il cavo non solo ha un'elevata capacità di carico di corrente, ma ha anche una grande capacità di sovraccarico.In base ai requisiti di cablaggio, la temperatura superficiale del cavo è solitamente di 70 ℃ se non viene toccato o non entra in contatto con materiali da costruzione infiammabili, la temperatura della guaina del cavo può essere aumentata a 105 ℃.In caso di sovraccarico, la temperatura di esercizio a lungo termine del cavo ignifugo può raggiungere i 250 ℃;
7. La proprietà di resistenza alla corrosione, ignifuga con isolamento organico richiede a volte tubo o tubo di plastica o tubo di ferro, il tubo di plastica è soggetto a deteriorarsi e il tubo di ferro è soggetto ad arrugginirsi o erodersi, ma il cavo ignifugo ha una guaina di rame e il tubo è necessario- meno, inoltre, la guaina di rame ha una resistenza alla corrosione favorevole.
8. Privo di interferenze elettromagnetiche durante il cablaggio nello stesso albero verticale con cavo di informazione e cavo di controllo a causa della schermatura della guaina di rame, il cavo ignifugo non interferirebbe con i cavi oi cavi singoli e di controllo;
9. Apparecchio estinguente normalmente infiammato, riduce i danni da incendio, apparecchio estinguente normalmente infiammato, riduce i danni da incendio.Inoltre, è affidabile per la sicurezza del personale, poiché la sua guaina in rame è una specie di buon conduttore, è il miglior filo PE con messa a terra e copre l'intero cavo, la vita fino a 100 anni;
10. Lunga durata, resistenza alle alte temperature e resistenza al degrado del materiale isolante inorganico la sua durata è molte volte quella dei cavi isolati organici, in condizioni di lavoro normali, la sua durata può essere lunga quanto quella degli edifici;
11. Il trasporto e l'imballaggio dei cavi flessibili ignifughi compresi i raccordi di installazione sono semplici quasi come quelli dei cavi generici;
12. Efficienza economica favorevole, grazie ai processi di produzione avanzati e alla semplice installazione, il costo complessivo del cavo ignifugo flessibile è molto inferiore a quello del cavo con isolamento minerale nelle stesse condizioni.
