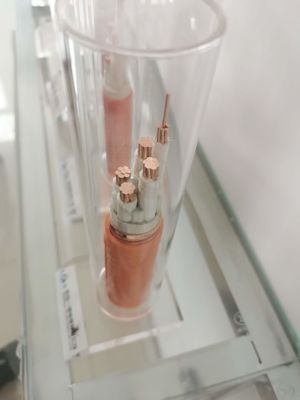

Cavo riscaldante Mi multipolare con isolamento minerale LSZH da 1 kV
Il filo con isolamento minerale è adatto per la trasmissione di potenza con una tensione di 0,6/1 KV, con una temperatura di esercizio continua di 250 ℃ e alimentazione per 3 ore a 950-1000 ℃.
Filo con isolamento mineraleCaratteristiche
(1) Prevenzione incendi.Il cavo BBTRZ utilizza nastro di mica e isolamento composito estruso, utilizzando materiali refrattari
Isolamento in malta e protezione antincendio, il nuovo prodotto materiale può superare il test di livello C standard BS 6387 sotto una fiamma di 950 ℃ per 80 minuti, nessun guasto elettrico;15 minuti dopo 15 minuti di immersione in acqua, fiamma W650℃, nessuna rottura, test di livello b a 950 Nessuna rottura entro 15 minuti sotto la fiamma a ℃.
(2) Flessibile.Il conduttore del cavo BBTRZ è realizzato in filo intrecciato di rame e lo strato isolante è costituito da nastro di mica e materiale composito estruso.L'argilla resistente al fuoco viene utilizzata come materiale isolante termico e ignifugo e materiale di guaina ignifugo privo di alogeni e a bassa emissione di fumi.Il prodotto è più flessibile.
(3) Tutela dell'ambiente.La trasmittanza di combustione del cavo BBTRZ supera l'80% (lo standard è del 60%), che soddisfa i requisiti di bassa emissione di fumo.Poiché l'isolamento del cavo e i materiali della guaina sono composti inorganici, non esiste un normale materiale in PVC.Pertanto, anche in condizioni di incendio, non vengono emessi gas acidi, né vengono generati alogeni.
(4) Sicurezza.Può fornire energia alla fiamma, avviare attrezzature antincendio, ridurre le perdite di fuoco ed è particolarmente affidabile per la sicurezza personale.
(5) Lunga durata.I materiali isolanti inorganici possono resistere alle alte temperature e non sono facili da invecchiare, e la loro vita utile è molte volte quella dei cavi isolati organici.
Nominale Attraverso sezione |
Esterno Diametro ca. |
Peso del cavo ca. | Caduta di tensione | Mini flessione raggio |
|
Monofase | Trifase | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3 x 1,5 | 10.7 | 273.3 | 30.8 | 26.7 | 160,5 |
3 x 2,5 | 11.6 | 319,4 | 18.9 | 16.4 | 174,0 |
3x4 | 12.5 | 398.3 | 11.8 | 10.2 | 187,5 |
3x6 | 13.7 | 479,9 | 7.9 | 6.81 | 205,5 |
3x10 | 17.3 | 636.1 | 4.7 | 4.05 | 259,5 |
3x16 | 19.5 | 846,8 | 2.94 | 2.55 | 292,5 |
3x25 | 22.3 | 1.192,9 | 1.87 | 1.62 | 334,5 |
3x35 | 25.2 | 1.518,8 | 1.35 | 1.17 | 378,0 |
3x50 | 28.6 | 1.950,5 | 1.01 | 0,87 | 429,0 |
3x70 | 32.7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
3x95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
3x120 | 40.9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
Applicazioni
(1) Impianto antincendio di vari fabbricati.
(2) Grattacieli civili, edifici per uffici, hotel, grandi centri commerciali, centri espositivi, musei, biblioteche, ospedali, stadi, aeroporti, ecc.
(3) Campo ad alta temperatura, come acciaio, fusione, vetro e altri laboratori.
(4) Campi infiammabili ed esplosivi, come le imprese petrolifere, chimiche, farmaceutiche, nucleari e militari.
(5) Progetti di difesa nazionale, come navi, aviazione, aerospaziale, lanci di satelliti, centri di controllo, ecc.
