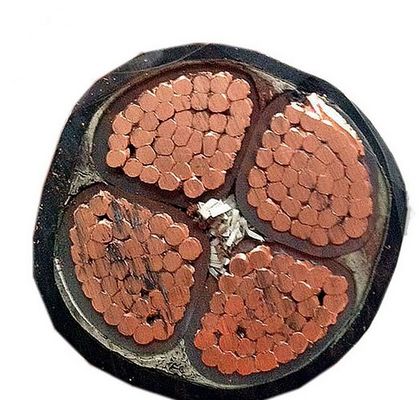

Cavo molle del fumo dell'alogeno di potere resistente al fuoco zero basso della guaina
Prodotti di serie a prova di fuoco della fune e del cavo
1. Norma del prodotto
La norma di impresa, questa norma è equivalente a GB/T 19666-2005.
2. Questo prodotto è adatto ad uso in tutti i posti facendo uso di tensione CA stimata 1-10 chilovolt di cavo elettrico isolato di plastica, 450/750 di cavo di controllo isolato di plastica di V, 450/750 di V e sotto il cavo e fune del materiale elettrico, particolarmente ad alta temperatura, infiammabile e fuoco. Prova per la trasmissione e potere di distribuzione, controllo, allarme e sistema di puntamento ed altri circuiti.
3. Proprietà per uso
a. Secondo i generi differenti del prodotto, la tensione nominale può essere divisa in quanto segue:
α. 0.6/1 - 8.7/10 chilovolt di β. 450/750 di chilovolt di γ. 300/500 di δ di V. 300/300 di V
b. La temperatura conceduta del lavoro di cavo per un lungo periodo è divisa in quanto segue secondo i generi differenti di prodotti:
70ºC, 90ºC, 10
c. Per il cortocircuito (5s), la temperatura conceduta di max.work del conduttore non supera 160ºC e 250ºC (per a-α).
d. La temperatura ambientale per la stenditura del cavo dovrebbe essere non di meno che 0ºC.
f. Il raggio di curvatura minimo permesso di cavo dovrebbe essere secondo i generi differenti di seguenti prodotti: 6 volte, 10 volte, 12 volte e 15 volte del diametro esterno del cavo.
g. Natura di combustione del cavo
α. Nelle circostanze di combustione di temperatura della fiamma 750-800ºC, il cavo può funzionare normalmente meno di 90 min.
β. Corrente misurata del cavo. La capacità di carico nell'ambito dell'ambiente «del α» non è di meno che il valore ditrasporto della capacità nei termini del lavoro di tipo e delle specifiche corrispondenti di cavo comune.
h. L'altri natura e fisico medica elettrici. La natura di cavo è tutta del meccanico superiore al cavo comune corrispondente.
| Tabella 1 | |||||||||
| Tipo | Nome | ||||||||
| NH-VV | il PVC resistente al fuoco ha isolato, guaina del PVC, cavo elettrico di rame | ||||||||
| NH-VV22 | il PVC resistente al fuoco ha isolato, guaina del PVC, cavo elettrico di rame corazzato della cinghia d'acciaio | ||||||||
| NH-YJV | XLPE resistente al fuoco ha isolato, guaina del PVC, cavo elettrico di rame | ||||||||
| NH-YJV22 | XLPE resistente al fuoco ha isolato, guaina del PVC, cavo elettrico di rame corazzato della cinghia d'acciaio | ||||||||
| NH-FF | cavo elettrico isulated e fluoroplastic fluoroplastic del rame della guaina | ||||||||
| WDZN-YY | Poliolefina isolata, cavo elettrico di LSZH del rame della guaina della poliolefina | ||||||||
| WDZN-YY23 | Poliolefina isolata, cavo elettrico di LSZH di rame corazzato della cinghia d'acciaio della guaina della poliolefina | ||||||||
| NH-YGG | gomma di silicone isolata, cavo elettrico del rame della guaina della gomma di silicone | ||||||||
| Tipo | I centri | Tensione nominale 0.6/1kv | |||||||
| Sezione (mm2) | |||||||||
| NH-VV; NH-VV22; NH-FF; NH-YGG; NH-YJV; NH-YJV22; NH-WDZN-YY23 | 1~5 | 1.5~300; 4~300 | |||||||
| Tabella 3 | |||||||||
| DiameterΦ del centro del cavo | Spessore della guaina di Fluoroplastic | ||||||||
| 3-5 | 0,55 | ||||||||
| 5.01-10 | 0,7 | ||||||||
| 10.01-15 | 0,8 | ||||||||
| 15.01-20 | 0,85 | ||||||||
| 20.01-25 | 0,95 | ||||||||
| 25.01-30 | 1,05 | ||||||||
| Proprietà: | |||||||||
| 1, la temperatura ambiente per la stenditura del cavo: sopra 0°C | |||||||||
| 2, la temperatura di lavoro massima a lungo termine del PVC hanno isolato il conduttore non sono più di 70°C; Il conduttore di NH-YJV non è più than90°C; Il conduttore di WDZN-YY non è più di 90°C; Il conduttore di NH-YGG non è più than180°C; Il conduttore di NH-FF non è più than200°C. | |||||||||
